DANPEX CORPORATION
FE-1400TX
|
NIC Type |
Ethernet |
|
Transfer Rate |
10/100Mbps |
|
Data Bus |
PCI |
|
Topology |
Star |
|
Wiring Type |
Unshielded twisted pair, shielded twisted pair |
|
Boot ROM |
Not available |
|

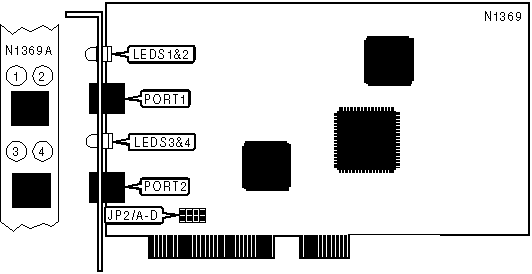

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
100Base-T port |
PORT 1 |
10Base-T port |
PORT 2 |
|
INTERRUPT SELECTION | |||||
|
IRQ |
JP2/A |
JP2/B |
JP2/C |
JP2/D | |
| » |
A |
Closed |
Open |
Open |
Open |
|
B |
Open |
Closed |
Open |
Open | |
|
C |
Open |
Open |
Closed |
Open | |
|
D |
Open |
Open |
Open |
Closed | |
|
DIAGNOSTIC LED(S) | ||
|
LED |
Status |
Condition |
|
LED1 |
On |
Data is being transmitted/received at 100Mbps |
|
LED1 |
Off |
Data is not being transmitted/received at 100Mbps |
|
LED2 |
On |
100Base-T network connection is good |
|
LED2 |
Off |
100Base-T network connection is broken |
|
LED3 |
On |
Data is being transmitted/received at 10Mbps |
|
LED3 |
Off |
Data is not being transmitted/received at 10Mbps |
|
LED4 |
On |
10Base-T network connection is good |
|
LED4 |
Off |
10Base-T network connection is broken |
