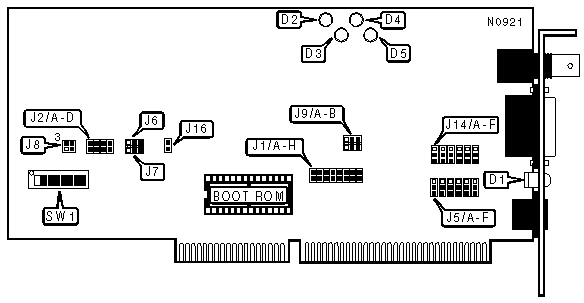

CS-ETHERNET-KARTE COMBO (REV. C.1/C.1 PLUS)
|
NIC Type: |
Ethernet |
|
Transfer Rate: |
10Mbps |
|
Data Bus: |
16-bit ISA |
|
Topology: |
Linear Bus Star |
|
Wiring Type |
AUI transceiver via DB-15 port RG58A/U 50ohm coaxial Shielded/unshielded twisted pair |
|
Boot ROM |
Available |
|
INTERRUPT SELECT - J1 | |||||||||
|
IRQ |
A |
B |
C |
D |
E |
F |
G |
H | |
| » |
IRQ3 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
IRQ4 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ5 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ7 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ9 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ12 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
CARD EMULATION - J2 | ||||
|
Setting |
Jumper A |
Jumper B |
Jumper C |
Jumper D |
|
NE1000 mode |
Open |
Closed |
Open |
Open |
|
NE2000 mode |
Closed |
Open |
Open |
Open |
|
CS 16KB mode |
Open |
Open |
Closed |
Open |
|
CS 64KB mode |
Open |
Open |
Open |
Closed |
|
WIRING TYPE SELECT - J5 | ||||||
|
Setting |
Jumper A |
jumper B |
Jumper C |
Jumper D |
Jumper E |
Jumper F |
|
BNC |
1 & 2 closed |
1 & 2 closed |
1 & 2 closed |
1 & 2 closed |
1 & 2 closed |
1 & 2 closed |
|
AUI |
2 & 3 closed |
2 & 3 closed |
2 & 3 closed |
2 & 3 closed |
2 & 3 closed |
2 & 3 closed |
|
BOOT ROM INSTALLATION | |||
|
Setting |
J6 |
J7 | |
| » |
Install in IBM PC compatible |
Pins 2 & 3 closed |
Pins 2 &3 closed |
|
Install in IBM AT compatible |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
SOFTWARE COMPATIBILITY/BUS SELECT | |
|
Setting |
J8 |
|
NE1000 or NE2000/8-bit PC or AT slot |
All pins open |
|
NE2000/8-bit PC or 16-bit AT slot or CS-format/16-bit AT slot |
Pins 1 & 3 closed |
|
NE2000/16-bit AT slot |
Pins 3 & 4 closed |
|
BNC TYPE | |||
|
Setting |
J9/jumper A |
J9/jumper B | |
| » |
RG58A/U 50ohm coaxial |
Pins 2 & 3 closed |
Pins 2 &3 closed |
|
RG62A/U 93ohm coaxial |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
WIRING TYPE SELECT - J14 | ||||||
|
Setting |
Jumper A |
jumper B |
Jumper C |
Jumper D |
Jumper E |
Jumper F |
|
BNC |
1 & 2 closed |
1 & 2 closed |
1 & 2 closed |
1 & 2 closed |
1 & 2 closed |
1 & 2 closed |
|
UTP |
2 & 3 closed |
2 & 3 closed |
2 & 3 closed |
2 & 3 closed |
2 & 3 closed |
2 & 3 closed |
|
Note:J14 should be set to the BNC setting if J5 is also. | ||||||
|
PAL MODES | |
|
Setting |
J16 |
|
PAL P12EATW3/P12EATB3 compatible |
Open |
|
PAL P12EATW/P12EATB compatible |
Closed |
|
Note: This jumper applies to the CS-Ethernet COMBO Rev. B.4 only. | |
|
I/O ADDRESS | |||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 | |
| » |
300h |
Off |
On |
On |
On |
|
200h |
On |
On |
On |
On | |
|
220h |
On |
On |
On |
Off | |
|
240h |
On |
On |
Off |
On | |
|
260h |
On |
On |
Off |
Off | |
|
280h |
On |
Off |
On |
On | |
|
2A0h |
On |
Off |
On |
Off | |
|
2C0h |
On |
Off |
Off |
On | |
|
2E0h |
On |
Off |
Off |
Off | |
|
320h |
Off |
On |
On |
Off | |
|
340h |
Off |
On |
Off |
On | |
|
360h |
Off |
On |
Off |
Off | |
|
380h |
Off |
Off |
On |
On | |
|
3A0h |
Off |
Off |
On |
Off | |
|
3C0h |
Off |
Off |
Off |
On | |
|
3E0h |
Off |
Off |
Off |
Off | |
|
BOOT ROM ADDRESS | |||||
|
Address |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 | |
| » |
Disabled |
N/A |
N/A |
N/A |
Off |
|
C0000h |
On |
On |
On |
On | |
|
C4000h |
On |
On |
Off |
On | |
|
C8000h |
On |
Off |
On |
On | |
|
CC000h |
On |
Off |
Off |
On | |
|
D0000h |
Off |
On |
On |
On | |
|
D4000h |
Off |
On |
Off |
On | |
|
D8000h |
Off |
Off |
On |
On | |
|
DC000h |
Off |
Off |
Off |
On | |
|
DIAGNOSTIC LEDS | ||
|
LED |
Status |
Condition |
|
D1 |
On |
Twisted pair network connection is good |
|
D2 |
On |
Twisted pair network connection is broken |
|
D3 |
On |
Collision detected on network |
|
D4 |
On |
Data is being transmitted (UTP connection only) |
|
D5 |
On |
Data is being received (UTP connection only) |
