COMPU-SHACK PRODUCTION, GMBH
CS-ETHERNET BUSMASTER-KARTE
|
NIC Type: |
Ethernet |
|
Transfer Rate: |
10Mbps |
|
Data Bus: |
16-bit ISA |
|
Topology: |
Linear Bus |
|
Wiring Type |
AUI transceiver via DB-15 port RG58A/U 50ohm coaxial |
|
Boot ROM |
Available |
|

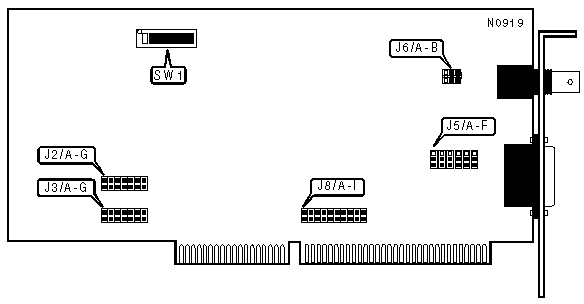

DMA SELECT - J2 & J3 | ||||||||
|
Channel |
Jumper A |
Jumper B |
Jumper C |
Jumper D |
Jumper E |
Jumper F |
Jumper G | |
| » |
DMA5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
DMA0 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
DMA1 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
DMA2 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
DMA3 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
DMA6 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
DMA7 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
Note:The corresponding jumpers on both J2 and J3 are closed when designated. J2 is for DRQ and J3 is for DACK. | ||||||||
|
WIRING TYPE SELECT - J5 | ||||||
|
Setting |
Jumper A |
jumper B |
Jumper C |
Jumper D |
Jumper E |
Jumper F |
|
BNC |
1 & 2 closed |
1 & 2 closed |
1 & 2 closed |
1 & 2 closed |
1 & 2 closed |
1 & 2 closed |
|
AUI |
2 & 3 closed |
2 & 3 closed |
2 & 3 closed |
2 & 3 closed |
2 & 3 closed |
2 & 3 closed |
|
BNC TYPE | |||
|
Setting |
J6/jumper A |
J6/jumper B | |
| » |
RG58A/U 50ohm coaxial |
Pins 2 & 3 closed |
Pins 2 &3 closed |
|
RG62A/U 93ohm coaxial |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
INTERRUPT SELECT - J8 | ||||||||||
|
IRQ |
A |
B |
C |
D |
E |
F |
G |
H |
I | |
| » |
IRQ3 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
IRQ4 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ5 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ7 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ9 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ12 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ15 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
I/O ADDRESS | ||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 | |
| » |
300h |
Off |
On |
On |
On |
On |
|
200h |
On |
On |
On |
On |
On | |
|
210h |
On |
On |
On |
On |
Off | |
|
220h |
On |
On |
On |
Off |
On | |
|
230h |
On |
On |
On |
Off |
Off | |
|
240h |
On |
On |
Off |
On |
On | |
|
250h |
On |
On |
Off |
On |
Off | |
|
260h |
On |
On |
Off |
Off |
On | |
|
270h |
On |
On |
Off |
Off |
Off | |
|
280h |
On |
Off |
On |
On |
On | |
|
290h |
On |
Off |
On |
On |
Off | |
|
2A0h |
On |
Off |
On |
Off |
On | |
|
2B0h |
On |
Off |
On |
Off |
Off | |
|
2C0h |
On |
Off |
Off |
On |
On | |
|
2D0h |
On |
Off |
Off |
On |
Off | |
|
2E0h |
On |
Off |
Off |
Off |
On | |
|
2F0h |
On |
Off |
Off |
Off |
Off | |
|
310h |
Off |
On |
On |
On |
Off | |
|
320h |
Off |
On |
On |
Off |
On | |
|
330h |
Off |
On |
On |
Off |
Off | |
|
340h |
Off |
On |
Off |
On |
On | |
|
350h |
Off |
On |
Off |
On |
Off | |
|
360h |
Off |
On |
Off |
Off |
On | |
|
I/O ADDRESS | |||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
|
370h |
Off |
On |
Off |
Off |
Off |
|
380h |
Off |
Off |
On |
On |
On |
|
390h |
Off |
Off |
On |
On |
Off |
|
3A0h |
Off |
Off |
On |
Off |
On |
|
3B0h |
Off |
Off |
On |
Off |
Off |
|
3C0h |
Off |
Off |
Off |
On |
On |
|
3D0h |
Off |
Off |
Off |
On |
Off |
|
3E0h |
Off |
Off |
Off |
Off |
On |
|
3F0h |
Off |
Off |
Off |
Off |
Off |
|
FACTORY CONFIGURED SETTINGS | |
|
Switch |
Setting |
|
SW1/6 |
N/A |
|
SW1/7 |
N/A |
|
SW1/8 |
N/A |
