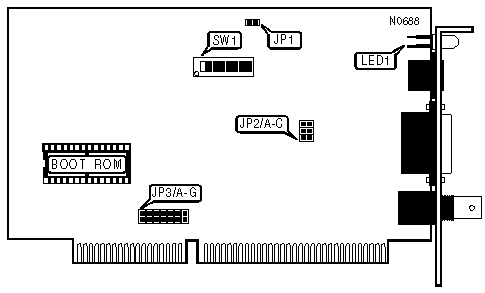

DANPEX CORPORATION
EN-2300B/EN-2300BT/EN-2300T
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear Bus, Star |
|
Wiring Type |
AUI transceiver via DB-15 port RG58A/U 50ohm coaxial Unshielded twisted pair |
|
Boot ROM |
Available |
|
CABLE TYPE | ||||
|
Card Type |
Cable Type |
JP2/A |
JP2/B |
JP2/C |
|
EN-2300B |
RG58A/U 50ohm coaxial |
Closed |
Open |
N/A |
|
EN-2300B |
AUI transceiver via DB-15 port |
Open |
Closed |
N/A |
|
EN-2300BT |
RG58A/U 50ohm coaxial |
Closed |
Open |
Open |
|
EN-2300BT |
AUI transceiver via DB-15 port |
Open |
Closed |
Open |
|
EN-2300BT |
Unshielded twisted pair |
Open |
Open |
Closed |
|
EN-2300T |
Unshielded twisted pair |
N/A |
N/A |
Closed |
|
BASE I/O ADDRESS/INTERRUPT SELECT | ||||||||||
|
Address |
IRQ |
SW1/5 |
SW1/6 |
JP3/A |
JP3/B |
JP3/C |
JP3/D |
JP3/E |
JP3/F |
JP3/G |
|
300h |
IRQ3 |
Off |
Off |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
320h |
IRQ2 |
On |
Off |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
340h |
IRQ4 |
Off |
On |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
360h |
IRQ5 |
On |
On |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
BASE I/O ADDRESS/INTERRUPT SELECT (CONTINUED) | ||||||||||
|
Address |
IRQ |
SW1/5 |
SW1/6 |
JP3/A |
JP3/B |
JP3/C |
JP3/D |
JP3/E |
JP3/F |
JP3/G |
|
300h |
IRQ2 |
Off |
Off |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
320h |
IRQ3 |
On |
Off |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
340h |
IRQ5 |
Off |
On |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
360h |
IRQ4 |
On |
On |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
300h |
IRQ4 |
Off |
Off |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
320h |
IRQ5 |
On |
Off |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
340h |
IRQ2 |
Off |
On |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
360h |
IRQ3 |
On |
On |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
300h |
IRQ10 |
Off |
Off |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
320h |
IRQ12 |
On |
Off |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
340h |
IRQ15 |
Off |
On |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
360h |
IRQ10 |
On |
On |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
300h |
IRQ12 |
Off |
Off |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
320h |
IRQ15 |
On |
Off |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
340h |
IRQ10 |
Off |
On |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
360h |
IRQ12 |
On |
On |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
300h |
IRQ15 |
Off |
Off |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
320h |
IRQ10 |
On |
Off |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
340h |
IRQ12 |
Off |
On |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
360h |
IRQ15 |
On |
On |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
ROM ADDRESS CONFIGURATION | ||||||
|
Memory Address |
I/O Address |
IRQ |
SW1/2 |
SW1/3 |
SW1/4 | |
| » |
C800h |
300h |
IRQ3 |
Off |
On |
Off |
|
CC00h |
320h |
IRQ2 |
On |
On |
Off | |
|
D000h |
340h |
IRQ4 |
Off |
Off |
On | |
|
D400h |
360h |
IRQ5 |
On |
Off |
On | |
|
ROM CONFIGURATION | |
|
Setting |
SW1/1 |
|
Boot ROM enabled |
On |
|
Boot ROM disabled |
Off |
|
SYSTEM TYPE SELECT | ||
|
Type |
SW1/7 | |
| » |
Other |
Off |
|
IBM PC Model 30-286, Compaq 286, C & T chipset systems |
On | |
|
CONNECTIONS | |
|
Purpose |
Location |
|
JP1 |
LAN station LED connector |
|
FACTORY CONFIGURED SETTINGS | |
|
Switch |
Setting |
|
SW1/8 |
N/A |
|
DIAGNOSTIC LED | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Blue |
Off |
Data is not being transmitted/received |
|
LED1 |
Blue |
Blinking |
Data is being transmitted/received |
