DIGITAL COMMUNICATIONS ASSOCIATES, INC.
CLASSICBLUE ISA
|

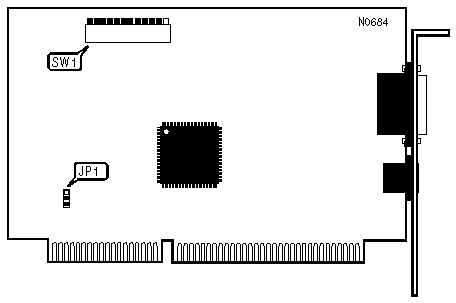

NIC Type |
Token Ring |
|
Transfer Rate |
4/16Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Ring |
|
Wiring Type |
Unshielded twisted pair Shielded twisted pair (DB-9) |
|
Boot ROM |
Not available |
|
ROM ADDRESS SELECT | |||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 | |
| » |
CC000h |
Off |
On |
On |
Off |
Off |
On |
|
C0000h |
Off |
On |
On |
On |
On |
On | |
|
C2000h |
Off |
On |
On |
On |
On |
Off | |
|
C4000h |
Off |
On |
On |
On |
Off |
On | |
|
C6000h |
Off |
On |
On |
On |
Off |
Off | |
|
C8000h |
Off |
On |
On |
Off |
On |
On | |
|
CA000h |
Off |
On |
On |
Off |
On |
Off | |
|
CE000h |
Off |
On |
On |
Off |
Off |
Off | |
|
D0000h |
Off |
On |
Off |
On |
On |
On | |
|
D2000h |
Off |
On |
Off |
On |
On |
Off | |
|
D4000h |
Off |
On |
Off |
On |
Off |
On | |
|
D6000h |
Off |
On |
Off |
On |
Off |
Off | |
|
D8000h |
Off |
On |
Off |
Off |
On |
On | |
|
DA000h |
Off |
On |
Off |
Off |
On |
Off | |
|
DC000h |
Off |
On |
Off |
Off |
Off |
On | |
|
DE000h |
Off |
On |
Off |
Off |
Off |
Off | |
|
Note: The default address for a ClassicBlue card as secondary LAN adapter is DC000h. | |||||||
|
DATA RATE SELECT | ||
|
Setting |
SW1/12 | |
| » |
4Mbps |
On |
|
16Mbps |
Off | |
|
INTERRUPT SELECT | |||
|
IRQ |
SW1/7 |
SW1/8 | |
| » |
IRQ2 |
On |
On |
|
IRQ3 |
On |
Off | |
|
IRQ6 |
Off |
On | |
|
IRQ7 |
Off |
Off | |
|
PRIMARY/SECONDARY LAN CARD SELECT | ||
|
Setting |
SW1/9 | |
| » |
ClassicBlue as primary LAN adapter |
Off |
|
ClassicBlue as secondary LAN adapter |
On | |
|
RAM BUFFER SIZE SELECT | |||
|
Size |
SW1/10 |
SW1/11 | |
| » |
16KB |
Off |
On |
|
8KB |
On |
On | |
|
32KB |
On |
Off | |
|
64KB |
Off |
Off | |
