COMPEX, INC.
TNET16
|
NIC Type |
Token-Ring |
|
Transfer Rate |
4/16Mbps |
|
Data Bus |
8/16-bit ISA |
|
Topology |
Ring |
|
Wiring Type |
Shielded twisted pair |
|
Boot ROM |
Available (Also contains a built in RPL feature) |
|

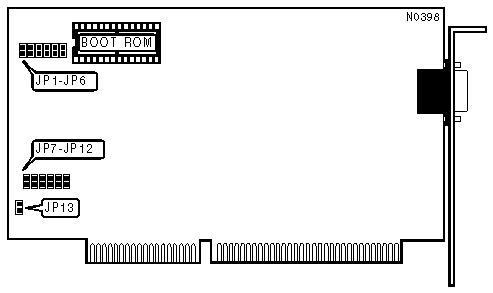

BASE MEMORY ADDRESS | ||||||
|
Address |
JP1 |
JP2 |
JP3 |
JP4 |
JP5 |
JP6 |
|
C0000 - C1FFFh |
Closed |
Open |
Open |
Open |
Open |
Open |
|
C2000 - C3FFFh |
Closed |
Open |
Open |
Open |
Open |
Closed |
|
C4000 - C5FFFh |
Closed |
Open |
Open |
Open |
Closed |
Open |
|
C6000 - C7FFFh |
Closed |
Open |
Open |
Open |
Closed |
Closed |
|
C8000 - C9FFFh |
Closed |
Open |
Open |
Closed |
Open |
Open |
|
CA000 - CBFFFh |
Closed |
Open |
Open |
Closed |
Open |
Closed |
|
CC000 - CDFFFh |
Closed |
Open |
Open |
Closed |
Closed |
Open |
|
CE000 - CFFFFh |
Closed |
Open |
Open |
Closed |
Closed |
Closed |
|
D0000 - D1FFFh |
Closed |
Open |
Closed |
Open |
Open |
Open |
|
D2000 - D3FFFh |
Closed |
Open |
Closed |
Open |
Open |
Closed |
|
D4000 - D5FFFh |
Closed |
Open |
Closed |
Open |
Closed |
Open |
|
D6000 - D7FFFh |
Closed |
Open |
Closed |
Open |
Closed |
Closed |
|
D8000 - D9FFFh |
Closed |
Open |
Closed |
Closed |
Open |
Open |
|
DA000 - DBFFFh |
Closed |
Open |
Closed |
Closed |
Open |
Closed |
|
DC000 - DDFFFh |
Closed |
Open |
Closed |
Closed |
Closed |
Open |
|
DE000 - DFFFFh |
Closed |
Open |
Closed |
Closed |
Closed |
Closed |
|
Note:If a second card is to be installed in the same system, the second card should use address DC000 as its default. A maximum of two cards can be installed in a single system. | ||||||
|
INTERRUPT REQUEST | |||
|
IRQ |
JP7 |
JP8 | |
| » |
2/9 |
Open |
Open |
|
3 |
Open |
Closed | |
|
6 |
Closed |
Open | |
|
7 |
Closed |
Closed | |
|
SHARED RAM SIZE | |||
|
Size |
JP9 |
JP10 | |
|
8KB |
Open |
Open | |
| » |
16KB |
Open |
Closed |
|
32KB |
Closed |
Open | |
|
64KB |
Closed |
Closed | |
|
Note:RAM-Paging is only available with the 16KB setting. | |||
|
NETWORK SEGMENT SPEED | ||
|
Speed |
JP11 | |
| » |
16Mbps |
Closed |
|
4Mbps |
Open | |
|
Note:All cards on the network segment must have this option set identically. | ||
|
PRIMARY/ALTERNATE SELECT AND I/O BASE ADDRESS | |||
|
Setting |
I/O Address |
JP12 | |
| » |
Primary |
A26 - A23h |
Open |
|
Alternate |
A24 - A27h |
Closed | |
|
Note: If two cards are to be used in a single system, one of the cards must be set to primary and the other one must be set to alternate | |||
|
BOOT ROM | ||
|
Setting |
JP13 | |
| » |
Boot ROM disabled/Onboard RPL enabled |
Open |
|
Boot ROM enabled/Onboard RPL disabled |
Closed | |
|
Note:If you wish to use a boot ROM instead of the built-in RPL(Remote Program Load) JP13 should be set to closed. | ||
