DTK COMPUTER, INC.

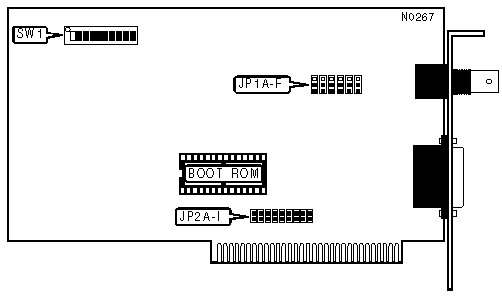

PCI-003V2 TECH NET CARD
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
RG-58A/U 50ohm coaxial AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|
CABLE TYPE | ||
|
Type |
JP1A - JP1F | |
| » |
RG-58A/U 50ohm coaxial |
Pins 2 & 3 Closed |
|
AUI transceiver via DB-15 port |
Pins 1 & 2 Closed | |
|
INTERRUPT REQUEST | |||||
|
IRQ |
JP2A |
JP2B |
JP2C |
JP2D |
JP2E |
|
2 |
Closed |
Open |
Open |
Open |
Open |
|
3 |
Open |
Closed |
Open |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open |
Open |
|
5 |
Open |
Open |
Open |
Closed |
Open |
|
*5 |
Open |
Open |
Open |
Open |
Closed |
|
Note: *This is an I/O fetch interrupt. | |||||
|
DMA CHANNEL | ||||
|
Channel |
JP2F |
JP2G |
JP2H |
JP2I |
|
DMA1 |
Closed |
Open |
Closed |
Open |
|
DMA3 |
Open |
Closed |
Open |
Closed |
|
I/O BASE ADDRESS | ||||||
|
I/O |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 | |
|
200h |
Off |
On |
On |
On |
On | |
|
220h |
Off |
On |
On |
On |
Off | |
| » |
300h |
Off |
Off |
On |
On |
On |
|
320h |
Off |
Off |
On |
On |
Off | |
|
3E0h |
Off |
Off |
Off |
Off |
Off | |
|
BASE MEMORY ADDRESS | |||||
|
Address |
SW1/6 |
SW1/7 |
SW1/8 |
SW1/9 | |
|
C0000h |
On |
On |
On |
On | |
|
C4000h |
Off |
On |
On |
On | |
| » |
C8000h |
On |
Off |
On |
On |
|
CC000h |
Off |
Off |
On |
On | |
|
D0000h |
On |
On |
Off |
On | |
|
D4000h |
Off |
On |
Off |
On | |
|
D8000h |
On |
Off |
Off |
On | |
|
DC000h |
Off |
Off |
Off |
On | |
|
E0000h |
On |
On |
On |
Off | |
|
E4000h |
Off |
On |
On |
Off | |
|
E8000h |
On |
Off |
On |
Off | |
|
EC000h |
Off |
Off |
On |
Off | |
|
F0000h |
On |
On |
Off |
Off | |
|
F4000h |
Off |
On |
Off |
Off | |
|
F8000h |
On |
Off |
Off |
Off | |
|
FC000h |
Off |
Off |
Off |
Off | |
|
BOOT ROM | ||
|
Setting |
SW1/10 | |
| » |
Disabled |
Off |
|
Enabled |
On | |
