CNET TECHNOLOGY, INC.

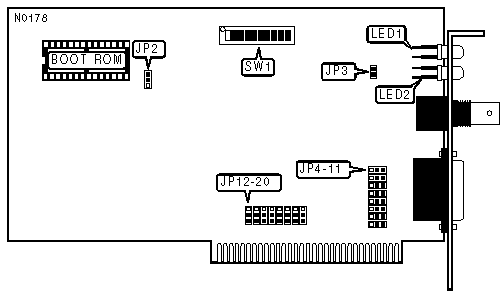

CN100E (Version 2.10)
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
RG--58A/U 50ohm coaxial AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|
BOOT ROM | ||
|
Setting |
JP2 | |
| » |
Disabled |
Pins 2 & 3 Closed |
|
Enabled |
Pins 1 & 2 Closed | |
|
LINK INTEGRITY TEST | ||
|
Setting |
JP3 | |
| » |
Enabled |
Closed |
|
Disabled |
Open | |
|
Note:The link integrity test is valid only when the cable type is RG-58A/U 50ohm coaxial. | ||
|
CABLE TYPE | ||
|
Type |
JP4 - JP11 | |
| » |
RG-58A/U 50ohm coaxial |
Pins 1 & 2 closed |
|
AUI transceiver via DB-15 port |
Pins 2 & 3 closed | |
|
INTERRUPT REQUEST | ||||||
|
IRQ |
JP12 |
JP13 |
JP14 |
JP15 |
JP16 | |
|
2/9 |
Closed |
Open |
Open |
Open |
Open | |
| » |
3 |
Open |
Closed |
Open |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open |
Open | |
|
5 |
Open |
Open |
Open |
Closed |
Open | |
|
7 |
Open |
Open |
Open |
Open |
Closed | |
|
DMA CHANNEL | |||||
|
Channel |
JP17 |
JP18 |
JP19 |
JP20 | |
| » |
Disabled |
Open |
Open |
Open |
Open |
|
DMA1 |
Closed |
Open |
Closed |
Open | |
|
DMA3 |
Open |
Closed |
Open |
Closed | |
|
BOOT ROM ADDRESS (8KB ROM) | |||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 | |
|
C0000h |
On |
On |
On |
On |
On |
On | |
|
C2000h |
On |
On |
On |
On |
On |
Off | |
|
C4000h |
On |
On |
On |
On |
Off |
On | |
|
C6000h |
On |
On |
On |
On |
Off |
Off | |
| » |
C8000h |
On |
On |
On |
Off |
On |
On |
|
CA000h |
On |
On |
On |
Off |
On |
Off | |
|
CC000h |
On |
On |
On |
Off |
Off |
On | |
|
CE000h |
On |
On |
On |
Off |
Off |
Off | |
|
D0000h |
On |
On |
Off |
On |
On |
On | |
|
D2000h |
On |
On |
Off |
On |
On |
Off | |
|
D4000h |
On |
On |
Off |
On |
Off |
On | |
|
D6000h |
On |
On |
Off |
On |
Off |
Off | |
|
D8000h |
On |
On |
Off |
Off |
On |
On | |
|
DA000h |
On |
On |
Off |
Off |
On |
Off | |
|
DC000h |
On |
On |
Off |
Off |
Off |
On | |
|
DE000h |
On |
On |
Off |
Off |
Off |
Off | |
|
E0000h |
On |
Off |
On |
On |
On |
On | |
|
BOOT ROM ADDRESS (16KB ROM) | ||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
|
C0000h |
Off |
On |
On |
On |
On |
Off |
|
C4000h |
Off |
On |
On |
On |
Off |
Off |
|
C8000h |
Off |
On |
On |
Off |
On |
Off |
|
CC000h |
Off |
On |
On |
Off |
Off |
Off |
|
D0000h |
Off |
On |
Off |
On |
On |
Off |
|
D4000h |
Off |
On |
Off |
On |
Off |
Off |
|
D8000h |
Off |
On |
Off |
Off |
On |
Off |
|
DC000h |
Off |
On |
Off |
Off |
Off |
Off |
|
E0000h |
Off |
Off |
On |
On |
On |
Off |
|
I/O BASE ADDRESS | |||||
|
Address |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 | |
|
280-29Fh |
On |
Off |
On |
On | |
|
2A0-2BFh |
On |
Off |
On |
Off | |
|
2C0-2DFh |
On |
Off |
Off |
On | |
| » |
300-31Fh |
Off |
On |
On |
On |
|
320-33Fh |
Off |
On |
On |
Off | |
|
340-35Fh |
Off |
On |
Off |
On | |
|
360-37Fh |
Off |
On |
Off |
Off | |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Red |
Blinking |
Data is being received |
|
LED1 |
Red |
Off |
Data is not being received |
|
LED2 |
Green |
On |
Data is being transmitted |
|
LED2 |
Green |
Off |
Data is not being transmitted |
