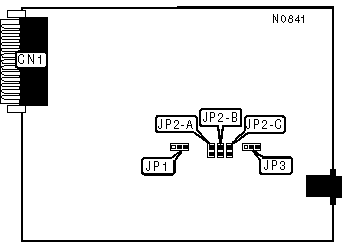

TOSHIBA TOKEN RING ADAPTER
|
NIC Type |
Token Ring |
|
Transfer Rate |
4/16Mbps |
|
Data Bus |
Toshiba Propriatary (T1200,T1600,T3100e,T5100) |
|
Topology |
Ring |
|
Wiring Type |
Unshielded twisted pair |
|
Boot ROM |
Not available |
|
CONNECTIONS | |
|
Purpose |
Location |
|
Proprietary bus slot |
CN1 |
|
BASE I/O ADDRESS SELECTION | ||
|
Address |
JP1 | |
| » |
0A20h |
Pins 1 & 2 closed |
|
1A20h |
Pins 2 & 3 closed | |
|
INTERRUPT SELECTION | ||||
|
IRQ |
JP2-A |
JP2-B |
JP2-C | |
| » |
2 |
Closed |
Open |
Open |
|
3 |
Open |
Closed |
Open | |
|
5 |
Open |
Open |
Closed | |
|
FACTORY CONFIGURED - DO NOT ALTER | |
|
Jumper |
Position |
|
JP3 |
N/A |
