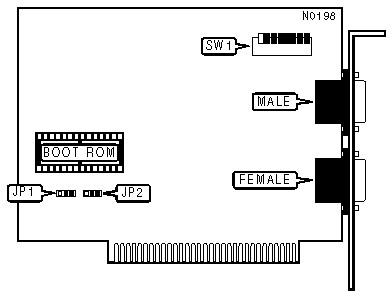

ARTISOFT, INC.
A2Mbps
|
NIC Type |
LANtastic |
|
Transfer Rate |
2Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Star Linear Bus (with optional LANtastic Repeater Hub) |
|
Wiring Type |
Shielded twisted pair Belden 9792/Plenum 89729 |
|
Boot ROM |
Available |
|
OPTIONAL CHIP SELECTION | ||
|
Type |
JP1 |
JP2 |
|
32KB RAM chip |
Pins 1 & 2 Closed |
Pins 1 & 2 Closed |
|
Boot ROM |
Pins 2 & 3 Closed |
Pins 2 & 3 Closed |
|
Note:This card can use either a 32KB RAM chip or a boot ROM in the boot ROM socket, but not both. | ||
|
I/O BASE ADDRESS | |||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 | |
|
200h |
Off |
Off |
Off |
Off | |
|
220h |
Off |
Off |
Off |
On | |
|
240h |
Off |
Off |
On |
Off | |
|
260h |
Off |
Off |
On |
On | |
| » |
280h |
Off |
On |
Off |
Off |
|
2A0h |
Off |
On |
Off |
On | |
|
2C0h |
Off |
On |
On |
Off | |
|
2E0h |
Off |
On |
On |
On | |
|
300h |
On |
Off |
Off |
Off | |
|
320h |
On |
Off |
Off |
On | |
|
340h |
On |
Off |
On |
Off | |
|
360h |
On |
Off |
On |
On | |
|
380h |
On |
On |
Off |
Off | |
|
3A0h |
On |
On |
Off |
On | |
|
3C0h |
On |
On |
On |
Off | |
|
3E0h |
On |
On |
On |
On | |
|
BOOT ROM ADDRESS | |||||
|
Address |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 | |
|
8000h |
Off |
Off |
Off |
Off | |
|
8800h |
Off |
Off |
Off |
On | |
|
9000h |
Off |
Off |
On |
Off | |
|
9800h |
Off |
Off |
On |
On | |
|
A000h |
Off |
On |
Off |
Off | |
|
A800h |
Off |
On |
Off |
On | |
|
B000h |
Off |
On |
On |
Off | |
|
B800h |
Off |
On |
On |
On | |
|
C000h |
On |
Off |
Off |
Off | |
|
C800h |
On |
Off |
Off |
On | |
| » |
D000h |
On |
Off |
On |
Off |
|
D800h |
On |
Off |
On |
On | |
|
E000h |
On |
On |
Off |
Off | |
|
E800h |
On |
On |
Off |
On | |
|
F000h |
On |
On |
On |
Off | |
|
F800h |
On |
On |
On |
On | |
