ARTISOFT, INC.

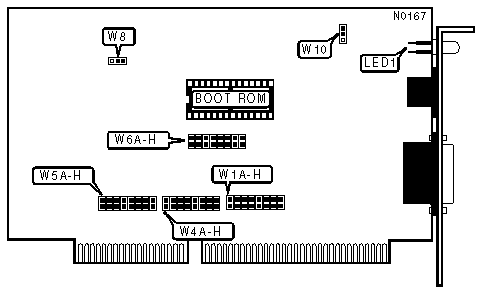

AE-2/T ETHERNET ADAPTER
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Star |
|
Wiring Type |
Unshielded twisted pair AUI Transceiver via DB-15 Port |
|
Boot ROM |
Available |
|
INTERRUPT REQUEST | ||||||||
|
IRQ |
W1A |
W1B |
W1C |
W1D |
W1E |
W1F |
W1G |
W1H |
|
2/9 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
6 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
7 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
10 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
DMA CHANNEL | |||||
|
Channel |
W4A |
W4B |
W4C |
W4D | |
| » |
Disabled |
Open |
Open |
Open |
Open |
|
DMA1 |
Closed |
Open |
Open |
Open | |
|
DMA3 |
Open |
Closed |
Open |
Open | |
|
DMA5 |
Open |
Open |
Closed |
Open | |
|
DMA7 |
Open |
Open |
Open |
Closed | |
|
BOOT ROM CHIP TYPE | ||
|
Type |
W6H | |
| » |
Standard ROM or Novell boot ROM |
Closed |
|
EPROM |
Open | |
|
EMULATION MODE | |||
|
Mode |
W5A |
W5B | |
| » |
Normal mode |
Open |
Closed |
|
NE2000 Emulation mode |
Closed |
Open | |
|
Note:When set in Novell Emulation, adapter will still be compatible with LANtastic Network operating systems, but
| |||
|
DATA BUS SIZE | |||
|
Mode |
W5C |
W5D | |
| » |
Automatic select |
Open |
Closed |
|
Force 8-Bit mode |
Closed |
Open | |
|
Note:When in automatic mode, the card will sense the size of slot in which it is installed and configure itself
| |||
|
I/O BASE ADDRESS | |||||
|
Address |
W5E |
W5F |
W5G |
W5H | |
| » |
300h |
Closed |
Closed |
Open |
Open |
|
320h |
Closed |
Open |
Closed |
Open | |
|
340h |
Open |
Closed |
Open |
Closed | |
|
360h |
Open |
Open |
Closed |
Closed | |
|
BOOT ROM | ||
|
Setting |
W6A | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
BOOT ROM SIZE | |||
|
Size |
W6F |
W6G | |
|
8KB |
Closed |
Open | |
|
16KB |
Open |
Closed | |
| » |
32KB |
Open |
Open |
|
BOOT ROM ADDRESS (8KB ROM) | ||||
|
Address |
W6B |
W6C |
W6D |
W6E |
|
C8000h |
Open |
Open |
Open |
Open |
|
CC000h |
Closed |
Open |
Open |
Open |
|
D0000h |
Open |
Closed |
Open |
Open |
|
D4000h |
Closed |
Closed |
Open |
Open |
|
D8000h |
Open |
Open |
Closed |
Open |
|
DC000h |
Closed |
Open |
Closed |
Open |
|
E0000h |
Open |
Closed |
Closed |
Open |
|
BOOT ROM ADDRESS (16KB ROM) | ||||
|
Address |
W6B |
W6C |
W6D |
W6E |
|
C0000h |
Open |
Open |
Open |
Open |
|
C4000h |
Closed |
Open |
Open |
Open |
|
C8000h |
Open |
Closed |
Open |
Open |
|
CC000h |
Closed |
Closed |
Open |
Open |
|
D0000h |
Open |
Open |
Closed |
Open |
|
D4000h |
Closed |
Open |
Closed |
Open |
|
D8000h |
Open |
Closed |
Closed |
Open |
|
DC000h |
Closed |
Closed |
Closed |
Open |
|
E0000h |
Open |
Open |
Open |
Closed |
|
E4000h |
Closed |
Open |
Open |
Closed |
|
E8000h |
Open |
Closed |
Open |
Closed |
|
EC000h |
Closed |
Closed |
Open |
Closed |
|
BOOT ROM ADDRESS (32KB ROM) | |||||
|
Address |
W6B |
W6C |
W6D |
W6E | |
| » |
C0000h |
Open |
Open |
Open |
Open |
|
C8000h |
Closed |
Open |
Open |
Open | |
|
D0000h |
Open |
Closed |
Open |
Open | |
|
D8000h |
Closed |
Closed |
Open |
Open | |
|
E0000h |
Open |
Open |
Closed |
Open | |
|
E8000h |
Closed |
Open |
Closed |
Open | |
|
COMPATIBILITY MODE | ||
|
Setting |
W8 | |
| » |
Disabled |
Pins 1 & 2 Closed |
|
Enabled |
Pins 2 & 3 Closed | |
|
Note:Early Chips & Technologies chip sets, Toshiba 5200 laptops, and some others, do not have truly IBM PC/AT
| ||
|
CABLE TYPE | |
|
Type |
W10 |
|
Unshielded twisted pair |
Pins 2 & 3 Closed |
|
AUI Transceiver via DB-15 Port |
Pins 1 & 2 Closed |
|
Note:The following are the only types of cable that Artisoft supports: For Twisted Pair: Artisoft UTP, AT&T 104,
| |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Twisted pair network connection is good |
|
LED1 |
Green |
Off |
Twisted pair network connection is broken |
|
Notes:LED1 indications are only valid when the cable type is twisted pair. | |||
