VEXTREC TECHNOLOGY INC.
GMB-P6IPS (VER. 1.11)
|
Processor |
Pentium Pro |
|
Processor Speed |
150/166/180/200MHz |
|
Chip Set |
Intel 440FX |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
384MB (EDO supported) |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB (located on Pentium Pro CPU) |
|
BIOS |
AMI |
|
Dimensions |
330mm x 220mm |
|
I/O Options |
32-bit PCI slots (5), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, serial ports (2), IR connector, USB connectors (2) |
|
NPU Options |
None |
|

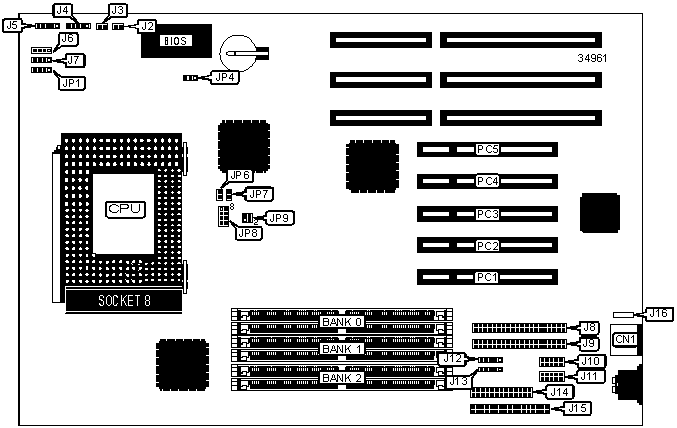

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
PS/2 mouse port |
CN1 |
Serial port 2 |
J10 |
|
Turbo LED |
J2 |
Serial port 1 |
J11 |
|
Reset switch |
J3 |
USB connector 1 |
J12 |
|
Power LED & keylock |
J4 |
USB connector 2 |
J13 |
|
IR connector |
J5 |
Parallel port |
J14 |
|
IDE interface LED |
J6 |
Floppy drive interface |
J15 |
|
Speaker |
J7 |
Unidentified |
J16 |
|
IDE interface 2 |
J8 |
Green PC connector |
JP1 |
|
IDE interface 1 |
J9 |
32-bit PCI slots |
PC1 - PC5 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
Factory configured - do not alter |
JP3 |
Open |
|
Flash BIOS voltage select 12v |
JP4 |
Pins 1 & 2 closed | |
|
Flash BIOS voltage select 5v |
JP4 |
Pins 2 & 3 closed | |
|
DRAM CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
2MB |
(2) 256K x 36 |
None |
None |
|
4MB |
(2) 256K x 36 |
(2) 256K x 36 |
None |
|
4MB |
(2) 512K x 36 |
None |
None |
|
6MB |
(2) 256K x 36 |
(2) 512K x 36 |
None |
|
8MB |
(2) 512K x 36 |
(2) 512K x 36 |
None |
|
10MB |
(2) 1M x 36 |
(2) 256K x 36 |
None |
|
12MB |
(2) 512K x 36 |
(2) 1M x 36 |
None |
|
14MB |
(2) 256K x 36 |
(2) 512K x 36 |
(2) 1M x 36 |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
None |
|
18MB |
(2) 2M x 36 |
(2) 256K x 36 |
None |
|
18MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
20MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 512K x 36 |
|
20MB |
(2) 2M x 36 |
(2) 512K x 36 |
None |
|
22MB |
(2) 2M x 36 |
(2) 512K x 36 |
(2) 256K x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
None |
|
24MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
26MB |
(2) 2M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
28MB |
(2) 2M x 36 |
(2) 1M x 36 |
(2) 512K x 36 |
|
32MB |
(2) 4M x 36 |
None |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
None |
|
34MB |
(2) 4M x 36 |
(2) 256K x 36 |
None |
|
38MB |
(2) 4M x 36 |
(2) 256K x 36 |
(2) 512K x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
None |
|
DRAM CONFIGURATION (CON’T) | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
40MB |
(2) 4M x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
|
42MB |
(2) 4M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
44MB |
(2) 4M x 36 |
(2) 1M x 36 |
(2) 512K x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
None |
|
48MB |
(2) 4M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
50MB |
(2) 4M x 36 |
(2) 2M x 36 |
(2) 256K x 36 |
|
52MB |
(2) 4M x 36 |
(2) 2M x 36 |
(2) 512K x 36 |
|
56MB |
(2) 4M x 36 |
(2) 2M x 36 |
(2) 1M x 36 |
|
64MB |
(2) 8M x 36 |
None |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
None |
|
66MB |
(2) 8M x 36 |
(2) 256K x 36 |
None |
|
66MB |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
68MB |
(2) 8M x 36 |
(2) 512K x 36 |
None |
|
68MB |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 512K x 36 |
|
70MB |
(2) 8M x 36 |
(2) 256K x 36 |
(2) 512K x 36 |
|
72MB |
(2) 8M x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
|
74MB |
(2) 8M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
76MB |
(2) 8M x 36 |
(2) 512K x 36 |
(2) 1M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
None |
|
80MB |
(2) 8M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
82MB |
(2) 8M x 36 |
(2) 2M x 36 |
(2) 256K x 36 |
|
84MB |
(2) 8M x 36 |
(2) 2M x 36 |
(2) 512K x 36 |
|
88MB |
(2) 8M x 36 |
(2) 2M x 36 |
(2) 1M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
None |
|
96MB |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
98MB |
(2) 8M x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
100MB |
(2) 8M x 36 |
(2) 4M x 36 |
(2) 512K x 36 |
|
104MB |
(2) 8M x 36 |
(2) 4M x 36 |
(2) 1M x 36 |
|
112MB |
(2) 8M x 36 |
(2) 4M x 36 |
(2) 2M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 16M x 36 |
None |
None |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
None |
|
130MB |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 256K x 36 |
|
130MB |
(2) 16M x 36 |
(2) 256K x 36 |
None |
|
132MB |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 512K x 36 |
|
136MB |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 1M x 36 |
|
136MB |
(2) 16M x 36 |
(2) 1M x 36 |
None |
|
138MB |
(2) 16M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
140MB |
(2) 16M x 36 |
(2) 1M x 36 |
(2) 512K x 36 |
|
144MB |
(2) 16M x 36 |
(2) 2M x 36 |
None |
|
144MB |
(2) 16M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
DRAM CONFIGURATION (CON’T) | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
146MB |
(2) 16M x 36 |
(2) 2M x 36 |
(2) 256K x 36 |
|
148MB |
(2) 16M x 36 |
(2) 2M x 36 |
(2) 512K x 36 |
|
152MB |
(2) 16M x 36 |
(2) 2M x 36 |
(2) 1M x 36 |
|
160MB |
(2) 16M x 36 |
(2) 4M x 36 |
None |
|
160MB |
(2) 16M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
162MB |
(2) 16M x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
164MB |
(2) 16M x 36 |
(2) 4M x 36 |
(2) 512K x 36 |
|
168MB |
(2) 16M x 36 |
(2) 4M x 36 |
(2) 1M x 36 |
|
176MB |
(2) 16M x 36 |
(2) 4M x 36 |
(2) 2M x 36 |
|
192MB |
(2) 16M x 36 |
(2) 8M x 36 |
None |
|
192MB |
(2) 16M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
194MB |
(2) 16M x 36 |
(2) 8M x 36 |
(2) 256K x 36 |
|
196MB |
(2) 16M x 36 |
(2) 8M x 36 |
(2) 512K x 36 |
|
200MB |
(2) 16M x 36 |
(2) 8M x 36 |
(2) 1M x 36 |
|
208MB |
(2) 16M x 36 |
(2) 8M x 36 |
(2) 2M x 36 |
|
224MB |
(2) 16M x 36 |
(2) 8M x 36 |
(2) 4M x 36 |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
None |
|
256MB |
(2) 16M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
258MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 256K x 36 |
|
260MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 512K x 36 |
|
264MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 1M x 36 |
|
272MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 2M x 36 |
|
288MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
320MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 8M x 36 |
|
384MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
Note: Board accepts EDO memory. Board also accepts x 32 SIMMs. | |||
|
CACHE CONFIGURATION |
|
Note: 256KB/512KB cache is located on the Pentium Pro CPU. |
|
CPU SPEED SELECTION | ||||
|
Speed |
JP6 |
JP7 |
JP8 |
JP9 |
|
150MHz |
Open |
Closed |
1 & 8, 3 & 6, 4 & 5 |
1 & 3, 2 & 4 |
|
166MHz |
Closed |
Open |
2 & 7, 3 & 6, 4 & 5 |
1 & 3 |
|
180MHz |
Open |
Closed |
1 & 8, 3 & 6, 4 & 5 |
2 & 4 |
|
200MHz |
Closed |
Open |
1 & 8, 3 & 6, 4 & 5 |
1 & 3 |
|
Note: Pins designated should be in the closed position. | ||||
