UNIDENTIFIED
CNESXO-20
| Processor | 80386SX |
| Processor Speed | 20MHz |
| Chip Set | Unknown |
| Max. Onboard DRAM | 16MB |
| Cache | 32/64KB |
| BIOS | AMI |
| Dimensions | 330.2mm x 218.4mm |
| I/O Options | None |
| NPU Options | 80387SX |

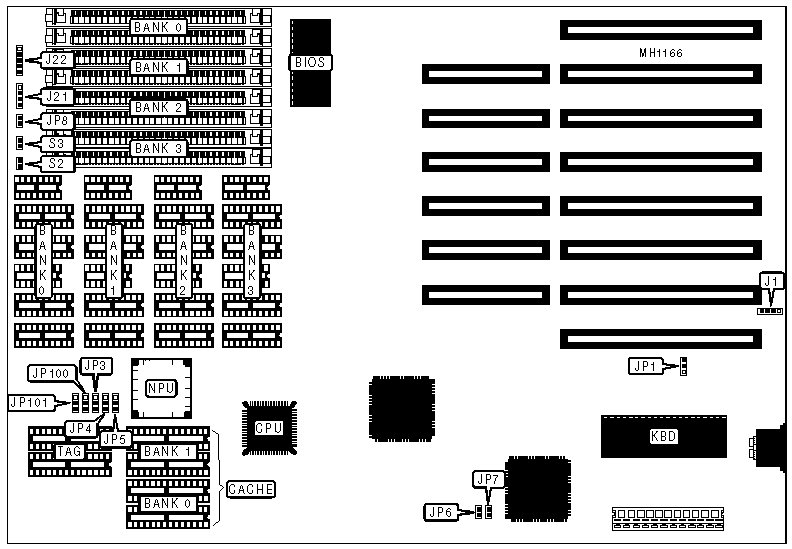

| CONNECTIONS | |||
| Purpose | Location | Purpose | Location |
| External battery | J1 | Turbo LED | JP8 |
| Speaker | J21 | Reset switch | S2 |
| Power LED & keylock | J22 | Turbo switch | S3 |
| USER CONFIGURABLE SETTINGS | |||
| Function | Jumper | Position | |
| » | CMOS memory normal operation | JP1 | pins 2 & 3 closed |
| CMOS memory clear | JP1 | pins 1 & 2 closed | |
| DRAM (SIMM) CONFIGURATION | ||||
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
| 1MB | (2) 256K x 9 | (2) 256K x 9 | NONE | NONE |
| 2MB | (2) 256K x 9 | (2) 256K x 9 | (2) 256K x 9 | (2) 256K x 9 |
| 2MB | (2) 1M x 9 | NONE | NONE | NONE |
| 3MB | (2) 256K x 9 | (2) 256K x 9 | (2) 1M x 9 | NONE |
| 4MB | (2) 1M x 9 | (2) 1M x 9 | NONE | NONE |
| 5MB | (2) 256K x 9 | (2) 256K x 9 | (2) 1M x 9 | (2) 1M x 9 |
| 6MB | (2) 1M x 9 | (2) 1M x 9 | (2) 1M x 9 | NONE |
| 8MB | (2) 1M x 9 | (2) 1M x 9 | (2) 1M x 9 | (2) 1M x 9 |
| 9MB | (2) 256K x 9 | (2) 256K x 9 | (2) 4M x 9 | NONE |
| 10MB | (2) 1M x 9 | (2) 4M x 9 | NONE | NONE |
| 12MB | (2) 1M x 9 | (2) 1M x 9 | (2) 4M x 9 | NONE |
| 16MB | (2) 4M x 9 | (2) 4M x 9 | NONE | NONE |
| DRAM (DIP) CONFIGURATION | ||||
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|
 1MB | (4) 44256 and (2) 41256 |
 NONE |
 NONE |
 NONE |
|
 2MB | (4) 44256 and (2) 41256 | (4) 44256 and (2) 41256 |
 NONE |
 NONE |
|
 3MB | (4) 44256 and (2) 41256 | (4) 44256 and (2) 41256 | (4) 44256 and (2) 41256 |
 NONE |
|
 4MB | (4) 44256 and (2) 41256 | (4) 44256 and (2) 41256 | (4) 44256 and (2) 41256 | (4) 44256 and (2) 41256 |
| SRAM JUMPER CONFIGURATION | |||||||
| Size | JP3 | JP4 | JP5 | JP6 | JP7 | JP100 | JP101 |
| 32KB | pins 2 & 3 | pins 1 & 2 | pins 1 & 2 | closed | open | pins 2 & 3 | pins 1 & 2 |
| 64KB | pins 2 & 3 | pins 2 & 3 | pins 2 & 3 | open | closed | pins 2 & 3 | pins 2 & 3 |
| Note:Pins designated should be in the closed posiiton. | |||||||
| SRAM CONFIGURATION | |||
| Size | Cache SRAM | Location | TAG |
| 32KB | (4) 8K x 8 | Banks 0 & 1 | (2) 16K x 4 |
| 64KB | (2) 32K x 8 | Bank 0 | (2) 16K x 4 |
