UNIDENTIFIED
SUPER TURBO V
|
Processor |
8088 |
|
Processor Speed |
10MHz |
|
Chip Set |
None |
|
Max. Onboard DRAM |
640KB |
|
Cache |
None |
|
BIOS |
Unidentified |
|
Dimensions |
215mm x 304mm |
|
I/O Options |
None |
|
NPU Options |
8087 |
|

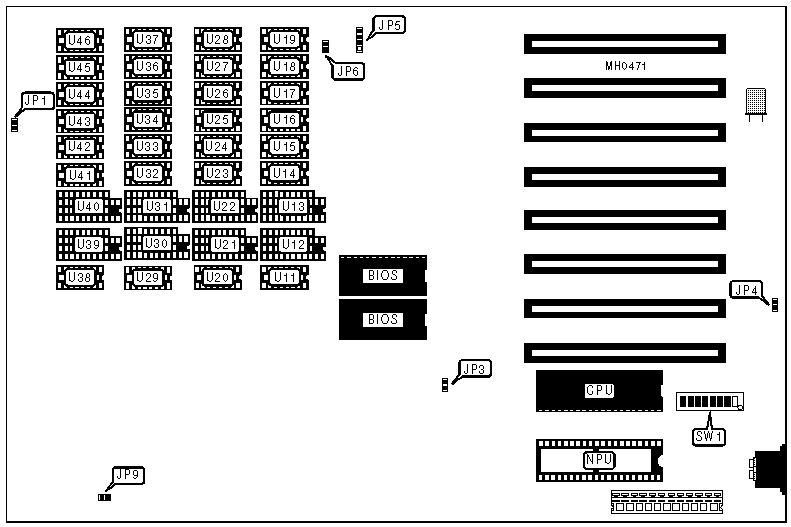

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Speaker |
JP1 |
Turbo LED |
JP5 pins 1 & 2 |
|
Keylock |
JP3 |
Power LED |
JP5 pins 3 & 4 |
|
Reset switch |
JP4 |
Turbo switch |
JP6 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Switch |
Position | |
| » |
Factory configured - do not alter |
SW1/1 |
Off |
| » |
NPU disabled |
SW1/2 |
On |
| » |
NPU enabled |
SW1/2 |
Off |
|
DRAM CONFIGURATION | ||||
|
Size |
U38-U46 |
U29-U37 |
U20-U28 |
U11-U19 |
|
256KB |
(9) 41256 |
NONE |
NONE |
NONE |
|
512KB |
(9) 41256 |
(9) 41256 |
NONE |
NONE |
|
576KB |
(9) 41256 |
(9) 41256 |
(9) 4164 |
NONE |
|
640KB |
(9) 41256 |
(9) 41256 |
(9) 4164 |
(9) 4164 |
|
ALTERNATE DRAM CONFIGURATION | ||||||||
|
Size |
U39&40 |
U38 |
U30&31 |
U29 |
U21&22 |
U20 |
U12&13 |
U11 |
|
256KB |
44256 |
41256 |
NONE |
NONE |
NONE |
NONE |
NONE |
NONE |
|
512KB |
44256 |
41256 |
44256 |
41256 |
NONE |
NONE |
NONE |
NONE |
|
576KB |
44256 |
41256 |
44256 |
41256 |
4464 |
4164 |
NONE |
NONE |
|
640KB |
44256 |
41256 |
44256 |
41256 |
4464 |
4164 |
4464 |
4164 |
|
Note:Either configuration may be used separately. Be sure to remove unused DRAM when using the alternate configuration. | ||||||||
|
FLOPPY DRIVE CONFIGURATION | ||
|
Drives installed |
SW1/7 |
SW1/8 |
|
1 |
On |
On |
|
2 |
Off |
On |
|
3 |
On |
Off |
|
4 |
Off |
Off |
|
MONITOR CONFIGURATION | ||
|
Drives installed |
SW1/5 |
SW1/6 |
|
EGA |
On |
On |
|
40 x 20 CGA |
Off |
On |
|
80 x 25 CGA |
On |
Off |
|
Monochrome |
Off |
Off |
