TEKRAM TECHNOLOGY CO., LTD.
P6B40D-A5
| Device Type | Mainboard |
| Processor | Pentium II/Celeron |
| Processor Speed | 233/266/300/333/350/366/400/450/500/550MHz |
| Chip Set | Intel 440BX |
| Maximum Onboard Memory | 1GB (EDO & SDRAM supported) |
| Cache | 0/128/256/512KB (located on the CPU) |
| BIOS | Award |
| Dimensions | 305mm x 242mm |
| I/O Options | 32-bit PCI slots (5), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB connectors (2), ATX power connector, AGP slot, wake on LAN connector |

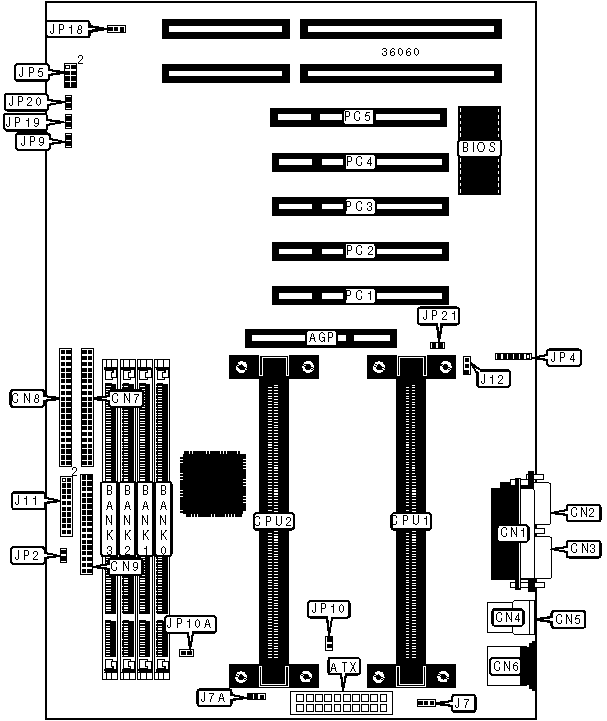

| CONNECTIONS | |||
| Purpose | Location | Purpose | Location |
| AGP slot | AGP | Turbo LED | J11/pins 3 & 5 |
| ATX power connector | ATX | Green PC connector | J11/pins 7 & 9 |
| Parallel port | CN1 | Speaker | J11/pins 14/16/18/20 |
| Serial port 2 | CN2 | Reset switch | J11/pins 17 & 19 |
| Serial port 1 | CN3 | Wake on LAN connector | J12 |
| USB connector 1 | CN4 | IDE interface LED | JP2 |
| USB connector 2 | CN5 | IR connector | JP4 |
| PS/2 mouse port | CN6 | Soft off power supply | JP9 |
| Floppy drive interface | CN7 | Temperature sensor | JP10 |
| IDE interface 2 | CN8 | Temperature sensor | JP10A |
| IDE interface 1 | CN9 | Chassis fan power | JP18 |
| Chassis fan power | J7 | Chassis intrusion | JP20 |
| Chassis fan power | J7A | 32-bit PCI slots | PC1 - PC5 |
| Power LED & keylock | J11/pins 2/4/6/8/10 | ||
| USER CONFIGURABLE SETTINGS | |||
| Function | Label | Position | |
| Power state function enabled | JP19 | Closed | |
| Power state function disabled | JP19 | Open | |
| DIMM CONFIGURATION | ||||
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
| 8MB | (1) 1M x 64 | None | None | None |
| 16MB | (1) 2M x 64 | None | None | None |
| 16MB | (1) 1M x 64 | (1) 1M x 64 | None | None |
| 24MB | (1) 2M x 64 | (1) 1M x 64 | None | None |
| 24MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x 64 | None |
| 32MB | (1) 4M x 64 | None | None | None |
| 32MB | (1) 2M x 64 | (1) 2M x 64 | None | None |
| 32MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x 64 |
| 40MB | (1) 4M x 64 | (1) 1M x 64 | None | None |
| 48MB | (1) 4M x 64 | (1) 2M x 64 | None | None |
| 48MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x 64 | None |
| 64MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x 64 |
| 64MB | (1) 8M x 64 | None | None | None |
| 64MB | (1) 4M x 64 | (1) 4M x 64 | None | None |
| 72MB | (1) 8M x 64 | (1) 1M x 64 | None | None |
| 80MB | (1) 8M x 64 | (1) 2M x 64 | None | None |
| 96MB | (1) 8M x 64 | (1) 4M x 64 | None | None |
| 96MB | (1) 4M x 64 | (1) 4M x 64 | (1) 4M x 64 | None |
| 128MB | (1) 16M x 64 | None | None | None |
| 128MB | (1) 8M x 64 | (1) 8M x 64 | None | None |
| DIMM CONFIGURATION (CON'T) | ||||
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
| 128MB | (1) 4M x 64 | (1) 4M x 64 | (1) 4M x 64 | (1) 4M x 64 |
| 136MB | (1) 16M x 64 | (1) 1M x 64 | None | None |
| 144MB | (1) 16M x 64 | (1) 2M x 64 | None | None |
| 176MB | (1) 16M x 64 | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x 64 |
| 192MB | (1) 16M x 64 | (1) 8M x 64 | None | None |
| 192MB | (1) 8M x 64 | (1) 8M x 64 | (1) 8M x 64 | None |
| 256MB | (1) 32M x 64 | None | None | None |
| 256MB | (1) 16M x 64 | (1) 16M x 64 | None | None |
| 256MB | (1) 8M x 64 | (1) 8M x 64 | (1) 8M x 64 | (1) 8M x 64 |
| 272MB | (1) 16M x 64 | (1) 16M x 64 | (1) 1M x 64 | (1) 1M x 64 |
| 280MB | (1) 32M x 64 | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x 64 |
| 288MB | (1) 16M x 64 | (1) 16M x 64 | (1) 2M x 64 | (1) 2M x 64 |
| 320MB | (1) 16M x 64 | (1) 16M x 64 | (1) 4M x 64 | (1) 4M x 64 |
| 384MB | (1) 16M x 64 | (1) 16M x 64 | (1) 16M x 64 | None |
| 448MB | (1) 32M x 64 | (1) 8M x 64 | (1) 8M x 64 | (1) 8M x 64 |
| 512MB | (1) 32M x 64 | (1) 32M x 64 | None | None |
| 512MB | (1) 16M x 64 | (1) 16M x 64 | (1) 16M x 64 | (1) 16M x 64 |
| 640MB | (1) 32M x 64 | (1) 16M x 64 | (1) 16M x 64 | (1) 16M x 64 |
| 768MB | (1) 32M x 64 | (1) 32M x 64 | (1) 32M x 64 | None |
| 1024MB | (1) 32M x 64 | (1) 32M x 64 | (1) 32M x 64 | (1) 32M x 64 |
| Note: Board accepts EDO & SDRAM memory. | ||||
| CACHE CONFIGURATION |
| Note: 256KB/512KB cache is located on the Pentium II CPU. 128KB cache is located on the Celeron 300A & 333 CPU. |
| CPU SPEED SELECTION | ||||
| CPU speed | Clock speed | Multiplier | JP5 | JP21 |
| 233MHz | 66MHz | 3.5x | 1 & 2, 7 & 8 | Closed |
| 266MHz | 66MHz | 4x | 1 & 2, 3 & 4, 5 & 6 | Closed |
| 300MHz | 66MHz | 4.5x | 1 & 2, 5 & 6 | Closed |
| 333MHz | 66MHz | 5x | 1 & 2, 3 & 4 | Closed |
| 366MHz | 66MHz | 5.5x | 1 & 2 | Closed |
| 350MHz | 100MHz | 3.5x | 1 & 2, 7 & 8 | Open |
| 400MHz | 100MHz | 4x | 1 & 2, 3 & 4, 5 & 6 | Open |
| 450MHz | 100MHz | 4.5x | 1 & 2, 5 & 6 | Open |
| 500MHz | 100MHz | 5x | 1 & 2, 3 & 4 | Open |
| 550MHz | 100MHz | 5.5x | 1 & 2 | Open |
| Note: Pins designated should be in the closed position. | ||||
