SUPERPOWER COMPUTER CO., LTD.
SP-A586B
|
Device Type |
Mainboard |
|
Processor |
CX 6X86L/CX 686MX/AM K6/AM K6-2/Pentium/Pentium MMX |
|
Processor Speed |
133/150/166/200/233/266/300/333/350MHz |
|
Chip Set |
ALI M1542 |
|
Maximum Onboard Memory |
768MB (EDO & SDRAM supported) |
|
Cache |
512KB |
|
BIOS |
Award |
|
Dimensions |
230mm x 220mm |
|
I/O Options |
32-bit PCI slots (3), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), IR connector, USB connector, ATX power connector, AGP slot, wake on LAN connector |
|

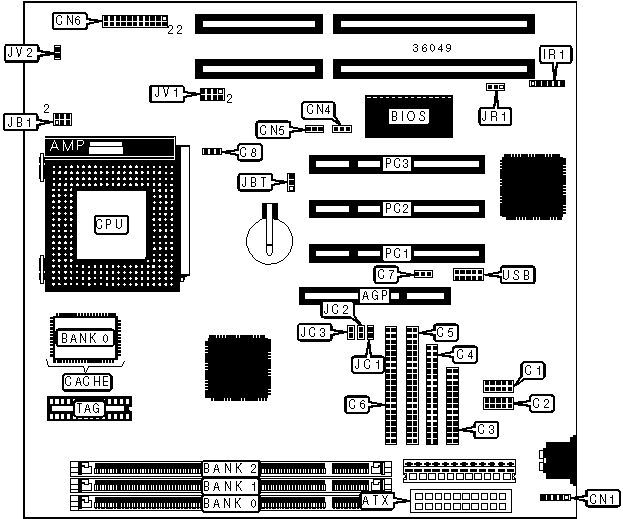

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
AGP slot |
AGP |
Wake on LAN connector |
CN5 |
|
ATX power connector |
ATX |
Power LED & keylock |
CN6/pins 1 – 5 |
|
Serial port 1 |
C1 |
IDE interface LED |
CN6/pins 6 & 17 |
|
Serial port 2 |
C2 |
Green PC connector |
CN6/pins 7 & 16 |
|
Parallel port |
C3 |
Reset switch |
CN6/pins 8 & 15 |
|
Floppy drive interface |
C4 |
Turbo LED |
CN6/pins 9 & 14 |
|
IDE interface 2 |
C5 |
Green PC LED |
CN6/pins 10 & 13 |
|
IDE interface 1 |
C6 |
Soft off power supply |
CN6/pins 11 & 12 |
|
AGP fan power |
C7 |
Speaker |
CN6/pins 19 - 22 |
|
Chassis fan power |
C8 |
IR connector |
IR1 |
|
PS/2 mouse interface |
CN1 |
32-bit PCI slots |
PC1 – PC3 |
|
Wake on LAN connector |
CN4 |
USB connector |
USB |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
CMOS memory normal operation |
JBT |
Pins 1 & 2 closed |
|
CMOS memory clear |
JBT |
Pins 2 & 3 closed | |
|
Flash BIOS voltage select 12v |
JR1 |
Pins 1 & 2 closed | |
|
Flash BIOS voltage select 5v |
JR1 |
Pins 2 & 3 closed | |
|
DIMM CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
8MB |
(1) 1M x 64 |
None |
None |
|
16MB |
(1) 2M x 64 |
None |
None |
|
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
None |
|
24MB |
(1) 2M x 64 |
(1) 1M x 64 |
None |
|
24MB |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
32MB |
(1) 4M x 64 |
None |
None |
|
32MB |
(1) 2M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
None |
|
40MB |
(1) 4M x 64 |
(1) 1M x 64 |
None |
|
40MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
|
48MB |
(1) 4M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
48MB |
(1) 4M x 64 |
(1) 2M x 64 |
None |
|
48MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
56MB |
(1) 4M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
|
64MB |
(1) 8M x 64 |
None |
None |
|
64MB |
(1) 4M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
None |
|
72MB |
(1) 8M x 64 |
(1) 1M x 64 |
None |
|
72MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
|
80MB |
(1) 8M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
DIMM CONFIGURATION (CON’T) | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
80MB |
(1) 8M x 64 |
(1) 2M x 64 |
None |
|
80MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
|
88MB |
(1) 8M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
|
96MB |
(1) 8M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
96MB |
(1) 8M x 64 |
(1) 4M x 64 |
None |
|
96MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
104MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
|
112MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
|
128MB |
(1) 16M x 64 |
None |
None |
|
128MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
None |
|
136MB |
(1) 16M x 64 |
(1) 1M x 64 |
None |
|
136MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 1M x 64 |
|
144MB |
(1) 16M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
144MB |
(1) 16M x 64 |
(1) 2M x 64 |
None |
|
160MB |
(1) 16M x 64 |
(1) 4M x 64 |
None |
|
160MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 4M x 64 |
|
168MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
|
176MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
|
192MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
192MB |
(1) 16M x 64 |
(1) 8M x 64 |
None |
|
224MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 4M x 64 |
|
256MB |
(1) 32M x 64 |
None |
None |
|
256MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
264MB |
(1) 32M x 64 |
(1) 1M x 64 |
None |
|
272MB |
(1) 32M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
272MB |
(1) 32M x 64 |
(1) 2M x 64 |
None |
|
288MB |
(1) 32M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
288MB |
(1) 32M x 64 |
(1) 4M x 64 |
None |
|
320MB |
(1) 32M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
320MB |
(1) 32M x 64 |
(1) 8M x 64 |
None |
|
384MB |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
384MB |
(1) 32M x 64 |
(1) 16M x 64 |
None |
|
384MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
|
512MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
|
512MB |
(1) 32M x 64 |
(1) 32M x 64 |
None |
|
768MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 32M x 64 |
|
Note: Board accepts EDO & SDRAM memory. | |||
|
CACHE CONFIGURATION | ||
|
Size |
Bank 0 |
TAG |
|
512KB |
(1) 64K x 64 |
Unidentified |
|
CPU SPEED SELECTION (CX 6X86L) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JB1/ pins 1 & 2 |
JB1/ pins 3 & 4 |
JB1/ pins 5 & 6 |
JC1 |
JC2 |
JC3 |
|
150MHz |
60MHz |
2x |
Closed |
Open |
Open |
Closed |
Closed |
Closed |
|
166MHz |
66MHz |
2x |
Closed |
Open |
Open |
Open |
Closed |
Closed |
|
200MHz |
75MHz |
2x |
Closed |
Open |
Open |
Closed |
Closed |
Open |
|
CPU SPEED SELECTION (CX 6X86MX) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JB1/ pins 1 & 2 |
JB1/ pins 3 & 4 |
JB1/ pins 5 & 6 |
JC1 |
JC2 |
JC3 |
|
166MHz |
66MHz |
2x |
Closed |
Open |
Open |
Open |
Closed |
Closed |
|
200MHz |
66MHz |
2.5x |
Closed |
Closed |
Open |
Open |
Closed |
Closed |
|
200MHz |
75MHz |
2x |
Closed |
Open |
Open |
Closed |
Closed |
Open |
|
233MHz |
75MHz |
2.5x |
Closed |
Closed |
Open |
Closed |
Closed |
Open |
|
300MHz |
75MHz |
3x |
Open |
Closed |
Open |
Closed |
Closed |
Open |
|
CPU SPEED SELECTION (AM K6) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JB1/ pins 1 & 2 |
JB1/ pins 3 & 4 |
JB1/ pins 5 & 6 |
JC1 |
JC2 |
JC3 |
|
166MHz |
66MHz |
2.5x |
Closed |
Closed |
Open |
Open |
Closed |
Closed |
|
200MHz |
66MHz |
3x |
Open |
Closed |
Open |
Open |
Closed |
Closed |
|
233MHz |
66MHz |
3.5x |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
266MHz |
66MHz |
4x |
Closed |
Open |
Closed |
Open |
Closed |
Closed |
|
300MHz |
66MHz |
4.5x |
Closed |
Closed |
Closed |
Open |
Closed |
Closed |
|
CPU SPEED SELECTION (AM K6-2) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JB1/ pins 1 & 2 |
JB1/ pins 3 & 4 |
JB1/ pins 5 & 6 |
JC1 |
JC2 |
JC3 |
|
250MHz |
100MHz |
2.5x |
Closed |
Closed |
Open |
Open |
Open |
Open |
|
266MHz |
66MHz |
4x |
Closed |
Open |
Closed |
Open |
Closed |
Closed |
|
300MHz |
66MHz |
4.5x |
Open |
Closed |
Open |
Open |
Closed |
Closed |
|
333MHz |
66MHz |
5x |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
350MHz |
100MHz |
3x |
Open |
Open |
Open |
Open |
Open |
Open |
|
CPU SPEED SELECTION (INTEL) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JB1/ pins 1 & 2 |
JB1/ pins 3 & 4 |
JB1/ pins 5 & 6 |
JC1 |
JC2 |
JC3 |
|
133MHz |
66MHz |
2x |
Closed |
Open |
Open |
Open |
Closed |
Closed |
|
150MHz |
60MHz |
2.5x |
Closed |
Closed |
Open |
Closed |
Closed |
Closed |
|
166MHz |
66MHz |
2.5x |
Closed |
Closed |
Open |
Open |
Closed |
Closed |
|
200MHz |
66MHz |
3x |
Open |
Closed |
Open |
Open |
Closed |
Closed |
|
CPU SPEED SELECTION (INTEL MMX) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JB1/ pins 1 & 2 |
JB1/ pins 3 & 4 |
JB1/ pins 5 & 6 |
JC1 |
JC2 |
JC3 |
|
166MHz |
66MHz |
2.5x |
Closed |
Closed |
Open |
Open |
Closed |
Closed |
|
200MHz |
66MHz |
3x |
Open |
Closed |
Open |
Open |
Closed |
Closed |
|
233MHz |
66MHz |
3.5x |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
266MHz |
66MHz |
4x |
Closed |
Open |
Closed |
Open |
Closed |
Closed |
|
CPU VOLTAGE SELECTION (SINGLE) | |
|
Voltage |
JV2 |
|
3.3v |
Closed |
|
3.45v |
Open |
|
CPU VOLTAGE SELECTION (DUAL) | ||||
|
Voltage |
JV1/pins 1 & 2 |
JV1/pins 3 & 4 |
JV1/pins 5 & 6 |
JV1/pins 7 & 8 |
|
2.0v |
Open |
Open |
Open |
Open |
|
2.1v |
Closed |
Open |
Open |
Open |
|
2.2v |
Open |
Open |
Closed |
Open |
|
2.3v |
Closed |
Closed |
Open |
Open |
|
2.4v |
Open |
Open |
Closed |
Open |
|
2.5v |
Closed |
Open |
Closed |
Open |
|
2.6v |
Open |
Closed |
Closed |
Open |
|
2.7v |
Closed |
Closed |
Closed |
Open |
|
2.8v |
Open |
Open |
Open |
Closed |
|
2.9v |
Closed |
Open |
Open |
Closed |
|
3.0v |
Open |
Closed |
Closed |
Open |
|
3.1v |
Closed |
Closed |
Open |
Closed |
|
3.2v |
Open |
Open |
Closed |
Closed |
|
3.3v |
Open |
Closed |
Closed |
Closed |
|
3.5v |
Closed |
Closed |
Closed |
Closed |
