SHUTTLE COMPUTER INTERNATIONAL, INC.
HOT-603
|
Device Type |
Mainboard |
|
Processor |
CX 6X86/IBM 6X86/CX 6X86L/IBM 6X86L/CX 686MX/IBM 6X86MX/AM K5/AM K6/Pentium/Pentium MMX |
|
Processor Speed |
75/90/100/120/133/150/166/200/233/266MHz |
|
Chip Set |
AMD 640 |
|
Maximum Onboard Memory |
512MB (EDO & SDRAM supported) |
|
Cache |
512/1024KB |
|
BIOS |
Award |
|
Dimensions |
280mm x 220mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse port, PS/2 mouse interface, serial ports (2), IR connectors (2), VRM connector, USB connector, USB connectors (2), ATX power connector, AGP slot |
|

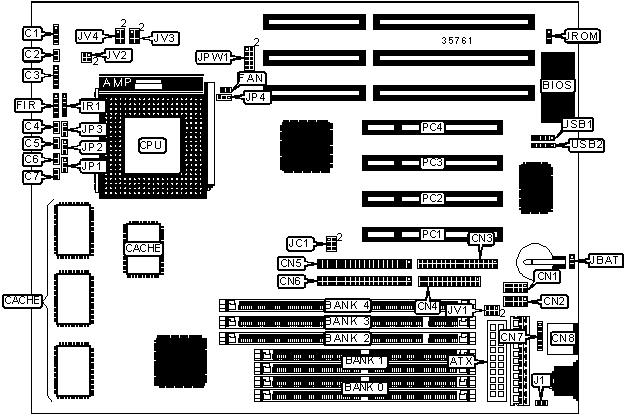

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
ATX power connector |
ATX |
IDE interface 2 |
CN5 |
|
Speaker |
C1 |
IDE interface 1 |
CN6 |
|
Green PC LED |
C2 |
PS/2 mouse interface |
CN7 |
|
Power LED & keylock |
C3 |
PS/2 mouse port |
CN8 |
|
Reset switch |
C4 |
Chassis fan power |
FAN |
|
IDE interface LED |
C5 |
IR connector |
FIR |
|
Soft off power supply |
C7 |
IR connector |
IR1 |
|
Serial port 2 |
CN1 |
32-bit PCI slots |
PC1 – PC4 |
|
Serial port 1 |
CN2 |
USB connector 1 |
USB1 |
|
Floppy drive interface |
CN3 |
USB connector 2 |
USB2 |
|
Parallel port |
CN4 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
Factory configured - do not alter |
C6 |
Unidentified |
|
Power supply select AT |
J1 |
Closed | |
|
Power supply select ATX |
J1 |
Open | |
|
» |
CMOS memory normal operation |
JBAT |
Pins 1 & 2 closed |
|
CMOS memory clear |
JBAT |
Pins 2 & 3 closed | |
|
» |
Factory configured - do not alter |
JP4 |
Unidentified |
|
Flash BIOS voltage select 12v |
JROM |
Pins 1 & 2 closed | |
|
Flash BIOS voltage select 5v |
JROM |
Pins 2 & 3 closed | |
|
» |
Factory configured - do not alter |
JV1 |
Unidentified |
|
SIMM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
SIMM CONFIGURATION (CON’T) | ||
|
Size |
Bank 0 |
Bank 1 |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
128MB |
(2) 16M x 36 |
None |
|
136MB |
(2) 16M x 36 |
(2) 1M x 36 |
|
144MB |
(2) 16M x 36 |
(2) 2M x 36 |
|
160MB |
(2) 16M x 36 |
(2) 4M x 36 |
|
192MB |
(2) 16M x 36 |
(2) 8M x 36 |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
|
256MB |
(2) 32M x 36 |
None |
|
264MB |
(2) 32M x 36 |
(2) 1M x 36 |
|
272MB |
(2) 32M x 36 |
(2) 2M x 36 |
|
288MB |
(2) 32M x 36 |
(2) 4M x 36 |
|
320MB |
(2) 32M x 36 |
(2) 8M x 36 |
|
384MB |
(2) 32M x 36 |
(2) 16M x 36 |
|
512MB |
(2) 32M x 36 |
(2) 32M x 36 |
|
Note: Board accepts EDO memory. | ||
|
DIMM CONFIGURATION | |||
|
Size |
Bank 2 |
Bank 3 |
Bank 4 |
|
8MB |
(1) 1M x 64 |
None |
None |
|
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
None |
|
16MB |
(1) 2M x 64 |
None |
None |
|
24MB |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
None |
|
32MB |
(1) 4M x 64 |
None |
None |
|
48MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
None |
|
64MB |
(1) 8M x 64 |
None |
None |
|
96MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
None |
|
128MB |
(1) 16M x 64 |
None |
None |
|
DIMM CONFIGURATION (CON’T) | |||
|
Size |
Bank 2 |
Bank 3 |
Bank 4 |
|
164MB |
(1) 16M x 64 |
(1) 1M x 64 |
None |
|
144MB |
(1) 16M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
144MB |
(1) 16M x 64 |
(1) 2M x 64 |
None |
|
160MB |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
160MB |
(1) 16M x 64 |
(1) 4M x 64 |
None |
|
192MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
192MB |
(1) 16M x 64 |
(1) 8M x 64 |
None |
|
192MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
256MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
256MB |
(1) 16M x 64 |
(1) 16M x 64 |
None |
|
256MB |
(1) 32M x 64 |
None |
None |
|
264MB |
(1) 32M x 64 |
(1) 1M x 64 |
None |
|
272MB |
(1) 32M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
272MB |
(1) 32M x 64 |
(1) 2M x 64 |
None |
|
288MB |
(1) 32M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
288MB |
(1) 32M x 64 |
(1) 4M x 64 |
None |
|
320MB |
(1) 32M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
320MB |
(1) 32M x 64 |
(1) 8M x 64 |
None |
|
384MB |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
384MB |
(1) 32M x 64 |
(1) 16M x 64 |
None |
|
384MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
|
512MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
|
Note: Board accepts SDRAM memory. | |||
|
CACHE CONFIGURATION | |
|
Size |
Bank 0 |
|
512KB |
(4) 32K x 32 |
|
1MB |
(4) 64K x 32 |
|
CPU SPEED SELECTION (CX 6X86) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JC1 |
JP1 |
JP2 |
JP3 |
|
120MHz |
50MHz |
2x |
1 & 2, 3 & 4, 5 & 6 |
1 & 2 |
1 & 2 |
2 & 3 |
|
133MHz |
55MHz |
2x |
3 & 4, 5 & 6 |
1 & 2 |
1 & 2 |
2 & 3 |
|
150MHz |
60MHz |
2x |
5 & 6 |
1 & 2 |
1 & 2 |
2 & 3 |
|
166MHz |
66MHz |
2x |
Open |
1 & 2 |
1 & 2 |
2 & 3 |
|
200MHz |
75MHz |
2x |
3 & 4 |
1 & 2 |
1 & 2 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (IBM 6X86) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JC1 |
JP1 |
JP2 |
JP3 |
|
120MHz |
50MHz |
2x |
1 & 2, 3 & 4, 5 & 6 |
1 & 2 |
1 & 2 |
2 & 3 |
|
133MHz |
55MHz |
2x |
3 & 4, 5 & 6 |
1 & 2 |
1 & 2 |
2 & 3 |
|
150MHz |
60MHz |
2x |
5 & 6 |
1 & 2 |
1 & 2 |
2 & 3 |
|
166MHz |
66MHz |
2x |
Open |
1 & 2 |
1 & 2 |
2 & 3 |
|
200MHz |
75MHz |
2x |
3 & 4 |
1 & 2 |
1 & 2 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (CX 6X86L) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JC1 |
JP1 |
JP2 |
JP3 |
|
150MHz |
60MHz |
2x |
5 & 6 |
1 & 2 |
1 & 2 |
2 & 3 |
|
166MHz |
66MHz |
2x |
Open |
1 & 2 |
1 & 2 |
2 & 3 |
|
200MHz |
75MHz |
2x |
3 & 4 |
1 & 2 |
1 & 2 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (IBM 6X86L) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JC1 |
JP1 |
JP2 |
JP3 |
|
150MHz |
60MHz |
2x |
5 & 6 |
1 & 2 |
1 & 2 |
2 & 3 |
|
166MHz |
66MHz |
2x |
Open |
1 & 2 |
1 & 2 |
2 & 3 |
|
200MHz |
75MHz |
2x |
3 & 4 |
1 & 2 |
1 & 2 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (CX 6X86MX) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JC1 |
JP1 |
JP2 |
JP3 |
|
166MHz |
60MHz |
2.5x |
5 & 6 |
1 & 2 |
2 & 3 |
2 & 3 |
|
200MHz |
66MHz |
2.5x |
Open |
1 & 2 |
2 & 3 |
2 & 3 |
|
233MHz |
66MHz |
3x |
Open |
1 & 2 |
2 & 3 |
1 & 2 |
|
266MHz |
66MHz |
3.5x |
Open |
1 & 2 |
1 & 2 |
1 & 2 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (IBM 6X86MX) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JC1 |
JP1 |
JP2 |
JP3 |
|
166MHz |
60MHz |
2.5x |
5 & 6 |
1 & 2 |
2 & 3 |
2 & 3 |
|
200MHz |
66MHz |
2.5x |
Open |
1 & 2 |
2 & 3 |
2 & 3 |
|
233MHz |
66MHz |
3x |
Open |
1 & 2 |
2 & 3 |
1 & 2 |
|
266MHz |
66MHz |
3.5x |
Open |
1 & 2 |
1 & 2 |
1 & 2 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (AM K5) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JC1 |
JP1 |
JP2 |
JP3 |
|
75MHz |
50MHz |
1.5x |
1 & 2, 3 & 4, 5 & 6 |
1 & 2 |
1 & 2 |
1 & 2 |
|
90MHz |
60MHz |
1.5x |
5 & 6 |
1 & 2 |
1 & 2 |
1 & 2 |
|
100MHz |
66MHz |
1.5x |
Open |
1 & 2 |
1 & 2 |
1 & 2 |
|
120MHz |
60MHz |
1.5x |
5 & 6 |
1 & 2 |
1 & 2 |
1 & 2 |
|
133MHz |
66MHz |
1.5x |
Open |
1 & 2 |
1 & 2 |
1 & 2 |
|
166MHz |
66MHz |
2.5x |
Open |
1 & 2 |
2 & 3 |
2 & 3 |
|
200MHz |
66MHz |
3x |
Open |
1 & 2 |
2 & 3 |
1 & 2 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (AM K6) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JC1 |
JP1 |
JP2 |
JP3 |
|
166MHz |
66MHz |
2.5x |
Open |
1 & 2 |
2 & 3 |
2 & 3 |
|
200MHz |
66MHz |
3x |
Open |
1 & 2 |
2 & 3 |
1 & 2 |
|
233MHz |
66MHz |
3.5x |
Open |
1 & 2 |
1 & 2 |
1 & 2 |
|
266MHz |
66MHz |
4x |
Open |
2 & 3 |
1 & 2 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (INTEL) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JC1 |
JP1 |
JP2 |
JP3 |
|
75MHz |
50MHz |
1.5x |
1 & 2, 3 & 4, 5 & 6 |
1 & 2 |
1 & 2 |
1 & 2 |
|
90MHz |
60MHz |
1.5x |
5 & 6 |
1 & 2 |
1 & 2 |
1 & 2 |
|
100MHz |
66MHz |
1.5x |
Open |
1 & 2 |
1 & 2 |
1 & 2 |
|
120MHz |
60MHz |
2x |
5 & 6 |
1 & 2 |
1 & 2 |
2 & 3 |
|
133MHz |
66MHz |
2x |
Open |
1 & 2 |
1 & 2 |
2 & 3 |
|
150MHz |
60MHz |
2.5x |
5 & 6 |
1 & 2 |
2 & 3 |
2 & 3 |
|
166MHz |
66MHz |
2.5x |
Open |
1 & 2 |
2 & 3 |
2 & 3 |
|
200MHz |
66MHz |
3x |
Open |
1 & 2 |
2 & 3 |
1 & 2 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (INTEL MMX) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JC1 |
JP1 |
JP2 |
JP3 |
|
166MHz |
66MHz |
2.5x |
Open |
1 & 2 |
2 & 3 |
2 & 3 |
|
200MHz |
66MHz |
3x |
Open |
1 & 2 |
2 & 3 |
1 & 2 |
|
233MHz |
66MHz |
3.5x |
Open |
1 & 2 |
1 & 2 |
1 & 2 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU VOLTAGE SELECTION (SINGLE) | ||||
|
Voltage |
JPW1 |
JV2 |
JV3 |
JV4 |
|
3.3v |
1 & 2, 5 & 6, 7 & 8 |
3 & 4 |
1 & 2, 3 & 4, 5 & 6 |
Open |
|
3.52v |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
3 & 4 |
1 & 2, 3 & 4, 5 & 6 |
Open |
|
Note: Pins designated should be in the closed position. | ||||
|
CPU VOLTAGE SELECTION (DUAL) | |||||
|
Voltage |
V core |
JPW1 |
JV2 |
JV3 |
JV4 |
|
3.3v |
2.1v |
1 & 2 |
1 & 2 |
Open |
1 & 2, 3 & 4, 5 & 6 |
|
3.3v |
2.8v |
7 & 8 |
1 & 2 |
Open |
1 & 2, 3 & 4, 5 & 6 |
|
3.3v |
2.9v |
1 & 2, 7 & 8 |
1 & 2 |
Open |
1 & 2, 3 & 4, 5 & 6 |
|
3.3v |
3.2v |
5 & 6, 7 & 8 |
1 & 2 |
Open |
1 & 2, 3 & 4, 5 & 6 |
|
Note: Pins designated should be in the closed position. | |||||
