TECHNOLAND, INC.
PEAK 620
| Device Type | Single board computer |
| Processor | Pentium II |
| Processor Speed | 233/266/300/333MHz |
| Chip Set | Intel |
| Video Chip Set | None |
| Maximum Onboard Memory | 512MB (EDO & SDRAM supported) |
| Maximum Video Memory | None |
| Cache | 256/512KB |
| BIOS | Award |
| Dimensions | 338mm x 122mm |
| I/O Options | Floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), USB connector |
| NPU Options | None |

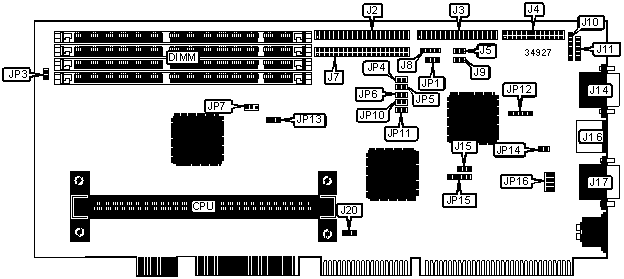

| CONNECTIONS | |||
| Purpose | Location | Purpose | Location |
| IDE interface 1 | J2 | USB connector | J10 |
| Floppy drive interface | J3 | Auxiliary keyboard connector | J11 |
| Parallel port | J4 | Serial port 2 | J14 |
| IDE interface LED | J5 | PS/2 mouse port | J16 |
| IDE interface 2 | J7 | Serial port 1 | J17 |
| Speaker | J8 | CPU fan power | J20 |
| Reset switch | J9 | Power LED & keylock | JP12 |
| USER CONFIGURABLE SETTINGS | |||
| Function | Label | Position | |
| » | BIOS size select 1Mbit | J15 | Pins 1 & 2 closed |
| BIOS size select 2Mbit | J15 | Pins 2 & 3 closed | |
| » | PIIX4 version select B0 | JP1 | Pins 2 & 3 closed |
| PIIX4 version select A1 | JP1 | Pins 1 & 2 closed | |
| » | I/O queue depth select MAX | JP7 | Pins 2 & 3 closed |
| I/O queue depth select 1 | JP7 | Pins 1 & 2 closed | |
| » | WDT port address select F2 | JP11 | Closed |
| WDT port address select F6 | JP11 | Open | |
| » | CMOS memory normal operation | JP14 | Open |
| CMOS memory clear | JP14 | Closed | |
| DIMM CONFIGURATION | ||||
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
| 8MB | (1) 1M x 64 | None | None | None |
| 16MB | (1) 2M x 64 | None | None | None |
| 16MB | (1) 1M x 64 | (1) 1M x 64 | None | None |
| 24MB | (1) 2M x 64 | (1) 1M x 64 | None | None |
| 24MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x 64 | None |
| 32MB | (1) 4M x 64 | None | None | None |
| 32MB | (1) 2M x 64 | (1) 2M x 64 | None | None |
| 32MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x 64 |
| 40MB | (1) 4M x 64 | (1) 1M x 64 | None | None |
| 48MB | (1) 4M x 64 | (1) 2M x 64 | None | None |
| 48MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x 64 | None |
| 64MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x 64 |
| 64MB | (1) 8M x 64 | None | None | None |
| DIMM CONFIGURATION (CON’T) | ||||
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
| 64MB | (1) 4M x 64 | (1) 4M x 64 | None | None |
| 72MB | (1) 8M x 64 | (1) 1M x 64 | None | None |
| 80MB | (1) 8M x 64 | (1) 2M x 64 | None | None |
| 96MB | (1) 8M x 64 | (1) 4M x 64 | None | None |
| 96MB | (1) 4M x 64 | (1) 4M x 64 | (1) 4M x 64 | None |
| 128MB | (1) 16M x 64 | None | None | None |
| 128MB | (1) 8M x 64 | (1) 8M x 64 | None | None |
| 128MB | (1) 4M x 64 | (1) 4M x 64 | (1) 4M x 64 | (1) 4M x 64 |
| 136MB | (1) 16M x 64 | (1) 1M x 64 | None | None |
| 144MB | (1) 16M x 64 | (1) 2M x 64 | None | None |
| 152MB | (1) 16M x 64 | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x 64 |
| 160MB | (1) 16M x 64 | (1) 4M x 64 | None | None |
| 176MB | (1) 16M x 64 | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x 64 |
| 192MB | (1) 16M x 64 | (1) 8M x 64 | None | None |
| 192MB | (1) 8M x 64 | (1) 8M x 64 | (1) 8M x 64 | None |
| 224MB | (1) 16M x 64 | (1) 4M x 64 | (1) 4M x 64 | (1) 4M x 64 |
| 256MB | (1) 16M x 64 | (1) 16M x 64 | None | None |
| 256MB | (1) 8M x 64 | (1) 8M x 64 | (1) 8M x 64 | (1) 8M x 64 |
| 272MB | (1) 16M x 64 | (1) 16M x 64 | (1) 1M x 64 | (1) 1M x 64 |
| 288MB | (1) 16M x 64 | (1) 16M x 64 | (1) 2M x 64 | (1) 2M x 64 |
| 320MB | (1) 16M x 64 | (1) 16M x 64 | (1) 4M x 64 | (1) 4M x 64 |
| 320MB | (1) 16M x 64 | (1) 8M x 64 | (1) 8M x 64 | (1) 8M x 64 |
| 384MB | (1) 16M x 64 | (1) 16M x 64 | (1) 16M x 64 | None |
| 512MB | (1) 16M x 64 | (1) 16M x 64 | (1) 16M x 64 | (1) 16M x 64 |
| Note: Board accepts EDO & SDRAM memory. | ||||
| CACHE CONFIGURATION |
| Note: 256KB/512KB cache is located on the Pentium II CPU. |
| CPU SPEED SELECTION | ||||||||
| CPU speed | Clock speed | Multiplier | JP3 | JP4 | JP5 | JP6 | JP10 | JP13 |
| 233MHz | 66MHz | 3.5x | Open | Closed | Open | Open | Closed | 1 & 2 |
| 266MHz | 66MHz | 4x | Open | Closed | Closed | Closed | Open | 1 & 2 |
| 300MHz | 66MHz | 4.5x | Open | Closed | Open | Closed | Open | 1 & 2 |
| 333MHz | 66MHz | 5x | Open | Closed | Closed | Open | Open | 1 & 2 |
| Note: Pins designated should be in the closed position. | ||||||||
| DOC ADDRESS SELECTION | ||
| Address | JP16 | |
| C000 | Pins 1 & 2 closed | |
| C800 | Pins 3 & 4 closed | |
| D000 | Pins 5 & 6 closed | |
| » | D800 | Pins 7 & 8 closed |
| BIOS SELECTION | ||
| Setting | JP15 | |
| » | EPROM | Pins 2 & 3 closed |
| 5v flash | Pins 2 & 3, 4 & 5 closed | |
| 12v flash | Pins 1 & 2, 4 & 5 closed | |
