SHUTTLE COMPUTER INTERNATIONAL, INC.
HOT-419
|
Processor |
CX486S/80486SX/SL80486SX/UMC U5-S/CX486DX/AM486DX/80486DX/ SL80486DX/CX486DX2/AM486DX2/80486DX2/SL80486DX2/P24D/ AM486DX4/SL80486DX4/Pentium Overdrive |
|
Processor Speed |
20/25/33/40/50(internal)/66(internal/75(internal)/100(internal)MHz |
|
Chip Set |
OPTI |
|
Max. Onboard DRAM |
128MB |
|
Cache |
64/128/256/512KB |
|
BIOS |
AMI |
|
Dimensions |
260mm x 220mm |
|
I/O Options |
32-bit VESA local bus slots (3) |
|
NPU Options |
NONE |
|

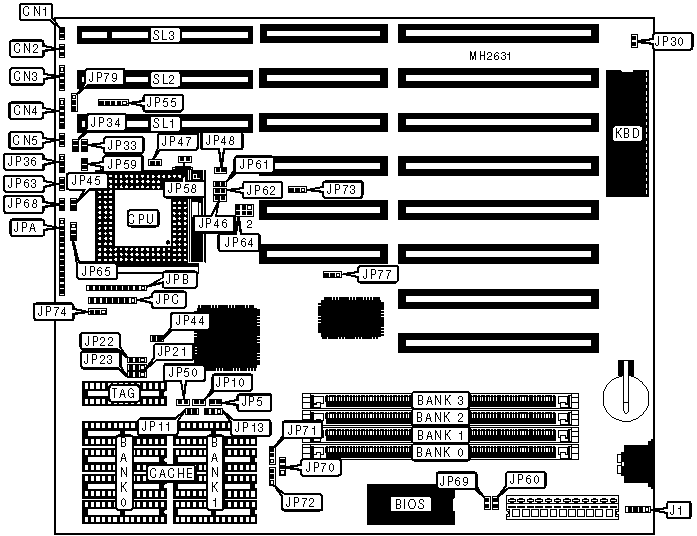

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Reset switch |
CN1 |
External battery |
J1 |
|
Turbo switch |
CN2 |
Green PC connector |
JP63 |
|
Speaker |
CN3 |
EPMI connector |
JP68 |
|
Power LED & keylock |
CN4 |
32-bit VESA local bus slots |
SL1 - SL3 |
|
Turbo LED |
CN5 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Jumper |
Position | |
|
» |
Monitor type select color |
JP30 |
Closed |
|
Monitor type select monochrome |
JP30 |
Open | |
|
» |
ADS signal delay disabled |
JP36 |
pins 2 & 3 closed |
|
ADS signal delay enabled |
JP36 |
pins 1 & 2 closed | |
|
» |
Factory configured - do not alter |
JP53 |
N/A |
|
» |
P24T CPU cache type select write back |
JP58 |
Closed |
|
P24T CPU cache type select write through |
JP58 |
Open | |
|
» |
P24D CPU cache type select write back |
JP59 |
Closed |
|
P24D CPU cache type select write through |
JP59 |
Open | |
|
» |
Factory configured - do not alter |
JP67 |
N/A |
|
» |
Factory configured - do not alter |
JP74 |
N/A |
|
» |
Factory configured - do not alter |
JP77 |
N/A |
|
» |
Factory configured - do not alter |
JP79 |
N/A |
|
Note: The location of JP53 JP58 and JP67 is unidentified. | |||
|
DRAM CONFIGURATION 1 | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
1MB |
(1) 256K x 36 |
NONE |
NONE |
NONE |
|
2MB |
(1) 256K x 36 |
(1) 256K x 36 |
NONE |
NONE |
|
4MB |
(1) 1M x 36 |
NONE |
NONE |
NONE |
|
4MB |
(1) 256K x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
|
5MB |
(1) 256K x 36 |
(1) 1M x 36 |
NONE |
NONE |
|
6MB |
(1) 256K x 36 |
(1) 256K x 36 |
(1) 1M x 36 |
NONE |
|
8MB |
(1) 1M x 36 |
(1) 1M x 36 |
NONE |
NONE |
|
8MB |
(1) 1M x 36 |
NONE |
(1) 1M x 36 |
NONE |
|
10MB |
(1) 256K x 36 |
(1) 256K x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
12MB |
(1) 1M x 36 |
NONE |
(1) 1M x 36 |
(1) 1M x 36 |
|
16MB |
(1) 4M x 36 |
NONE |
NONE |
NONE |
|
16MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
17MB |
(1) 256K x 36 |
(1) 4M x 36 |
NONE |
NONE |
|
20MB |
(1) 1M x 36 |
(1) 4M x 36 |
NONE |
NONE |
|
20MB |
(1) 1M x 36 |
NONE |
(1) 4M x 36 |
NONE |
|
32MB |
(1) 4M x 36 |
(1) 4M x 36 |
NONE |
NONE |
|
32MB |
(1) 4M x 36 |
NONE |
(1) 4M x 36 |
NONE |
|
64MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
64MB |
(1) 16M x 36 |
NONE |
NONE |
NONE |
|
128MB |
(1) 16M x 36 |
(1) 16M x 36 |
NONE |
NONE |
|
128MB |
(1) 16M x 36 |
NONE |
(1) 16M x 36 |
NONE |
|
DRAM CONFIGURATION 2 | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
1MB |
(1) 256K x 36 |
NONE |
NONE |
NONE |
|
2MB |
(1) 512K x 36 |
NONE |
NONE |
NONE |
|
4MB |
(1) 512K x 36 |
(1) 512K x 36 |
NONE |
NONE |
|
4MB |
(1) 1M x 36 |
NONE |
NONE |
NONE |
|
DRAM CONFIGURATION 2 (CON’T) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
6MB |
(1) 512K x 36 |
(1) 1M x 36 |
NONE |
NONE |
|
6MB |
(1) 512K x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
NONE |
|
8MB |
(1) 2M x 36 |
NONE |
NONE |
NONE |
|
8MB |
(1) 1M x 36 |
(1) 1M x 36 |
NONE |
NONE |
|
12MB |
(1) 1M x 36 |
(1) 2M x 36 |
NONE |
NONE |
|
12MB |
(1) 512K x 36 |
(1) 512K x 36 |
(1) 2M x 36 |
NONE |
|
16MB |
(1) 2M x 36 |
(1) 2M x 36 |
NONE |
NONE |
|
16MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 2M x 36 |
NONE |
|
20MB |
(1) 1M x 36 |
(1) 4M x 36 |
NONE |
NONE |
|
20MB |
(1) 1M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
NONE |
|
24MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 4M x 36 |
NONE |
|
24MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
NONE |
|
32MB |
(1) 8M x 36 |
NONE |
NONE |
NONE |
|
32MB |
(1) 4M x 36 |
(1) 4M x 36 |
NONE |
NONE |
|
32MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 4M x 36 |
NONE |
|
40MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 8M x 36 |
NONE |
|
48MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
NONE |
|
48MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 8M x 36 |
NONE |
|
64MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 8M x 36 |
NONE |
|
64MB |
(1) 16M x 36 |
NONE |
NONE |
NONE |
|
64MB |
(1) 8M x 36 |
(1) 8M x 36 |
NONE |
NONE |
|
96MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
NONE |
|
128MB |
(1) 16M x 36 |
(1) 16M x 36 |
NONE |
NONE |
|
DRAM JUMPER CONFIGURATION | ||||||
|
Type |
JP60 |
JP61 |
JP62 |
JP70 |
JP71 |
JP72 |
|
1 |
Closed |
Closed |
Closed |
pins 1 & 2 closed |
pins 1 & 2 closed |
pins 1 & 2 closed |
|
2 |
Open |
Open |
Open |
pins 2 & 3 closed |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
CACHE CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
TAG |
|
64KB |
(4) 8K x 8 |
(4) 8K x 8 |
(1) 8K x 8 |
|
128KB |
(4) 32K x 8 |
NONE |
(1) 32K x 8 |
|
256KB |
(4) 32K x 8 |
(4) 32K x 8 |
(1) 32K x 8 |
|
512KB |
(4) 128K x 8 |
NONE |
(1) 32K x 8 |
|
CACHE JUMPER CONFIGURATION | |||||
|
Size |
JP5 |
JP10 |
JP11 |
JP13 |
JP50 |
|
64KB |
Open |
Open |
Open |
Pins 2 & 3 closed |
Open |
|
128KB |
Open |
Open |
Closed |
Pins 1 & 2 closed |
Open |
|
256KB |
Open |
Closed |
Closed |
Pins 2 & 3 closed |
Open |
|
512KB |
Open |
Closed |
Closed |
Pins 1 & 2 closed |
Closed |
|
Note: JP5 may not be present on all revisions. | |||||
|
CPU TYPE CONFIGURATION | ||
|
Type |
JPA |
JPB |
|
CX486S |
6 & 7, 8 & 9, 10 & 11, 12 & 13 |
Open |
|
80486SX |
6 & 7, 8 & 9, 10 & 11, 12 & 13 |
3 & 4, 5 & 6, 7 & 8, 9 & 10 |
|
SL80486SX |
6 & 7, 8 & 9, 10 & 11, 12 & 13 |
3 & 4, 5 & 6, 7 & 8, 9 & 10 |
|
UMC U5-S |
6 & 7, 8 & 9, 10 & 11, 12 & 13 |
3 & 4, 5 & 6, 7 & 8, 9 & 10 |
|
CX486DX |
5 & 6, 7 & 8, 9 & 10, 11 & 12 |
Open |
|
AM486DX |
5 & 6, 7 & 8, 9 & 10, 11 & 12 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
|
80486DX |
5 & 6, 7 & 8, 9 & 10, 11 & 12 |
3 & 4, 5 & 6, 7 & 8, 9 & 10 |
|
SL80486DX |
5 & 6, 7 & 8, 9 & 10, 11 & 12 |
3 & 4, 5 & 6, 7 & 8, 9 & 10 |
|
CX486DX2 |
5 & 6, 7 & 8, 9 & 10, 11 & 12 |
Open |
|
AM468DX2 |
5 & 6, 7 & 8, 9 & 10, 11 & 12 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
|
80486DX2 |
5 & 6, 7 & 8, 9 & 10, 11 & 12 |
3 & 4, 5 & 6, 7 & 8, 9 & 10 |
|
SL80486DX2 |
5 & 6, 7 & 8, 9 & 10, 11 & 12 |
3 & 4, 5 & 6, 7 & 8, 9 & 10 |
|
P24D |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
3 & 4, 5 & 6, 7 & 8, 9 & 10 |
|
AM486DX4 |
5 & 6, 7 & 8, 9 & 10, 11 & 12 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
|
SL80486DX4 |
5 & 6, 7 & 8, 9 & 10, 11 & 12 |
3 & 4, 5 & 6, 7 & 8, 9 & 10 |
|
P24T |
3 & 4, 5 &6, 7 & 8, 9 & 10 |
3 & 4, 5 & 6, 7 & 8, 9 & 10 |
|
Note: Pins designated should be in closed position. | ||
|
CPU TYPE CONFIGURATION (CON’T) | ||||
|
Type |
JPC |
JP44 |
JP45 |
JP46 |
|
CX486S |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
Open |
Open |
Open |
|
80486SX |
Open |
Open |
Open |
Open |
|
SL80486SX |
Open |
Closed |
Closed |
Closed |
|
UMC U5-S |
Open |
Open |
Open |
Open |
|
CX486DX |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
Open |
Open |
Open |
|
AM486DX |
Open |
Open |
Open |
Open |
|
80486DX |
Open |
Open |
Open |
Open |
|
SL80486DX |
Open |
Closed |
Closed |
Closed |
|
CX486DX2 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
Open |
Open |
Open |
|
AM468DX2 |
Open |
Open |
Open |
Open |
|
80486DX2 |
Open |
Open |
Open |
Open |
|
SL80486DX2 |
Open |
Closed |
Closed |
Closed |
|
P24D |
Open |
Closed |
Closed |
Closed |
|
AM486DX4 |
Open |
Open |
Open |
Open |
|
SL80486DX4 |
Open |
Closed |
Closed |
Closed |
|
P24T |
Open |
Closed |
Closed |
Closed |
|
Note: Pins designated should be in closed position. | ||||
|
CPU TYPE CONFIGURATION (CON’T) | |||
|
Type |
JP47 |
JP48 |
JP65 |
|
CX486S |
Closed |
Closed |
Open |
|
80486SX |
Open |
Open |
Open |
|
SL80486SX |
Open |
Open |
Open |
|
UMC U5-S |
Open |
Open |
Open |
|
CX486DX |
Closed |
Closed |
Open |
|
AM486DX |
Open |
Open |
Open |
|
80486DX |
Open |
Open |
Open |
|
SL80486DX |
Open |
Open |
Open |
|
CX486DX2 |
Closed |
Closed |
Open |
|
AM468DX2 |
Open |
Open |
Open |
|
80486DX2 |
Open |
Open |
Open |
|
SL80486DX2 |
Open |
Open |
Open |
|
P24D |
Open |
Open |
Open |
|
AM486DX4 |
Open |
Open |
Open |
|
SL80486DX4 |
Open |
Open |
Open |
|
P24T |
Open |
Open |
Open |
|
Note: Pins designated should be in closed position. | |||
|
CPU SPEED CONFIGURATION | |||
|
Speed |
JP21 |
JP22 |
JP23 |
|
20MHz |
pins 2 & 3 closed |
pins 2 & 3 closed |
pins 1 & 2 closed |
|
25MHz |
pins 2 & 3 closed |
pins 1 & 2 closed |
pins 2 & 3 closed |
|
33MHz |
pins 1 & 2 closed |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
40MHz |
pins 2 & 3 closed |
pins 1 & 2 closed |
pins 1 & 2 closed |
|
50iMHz |
pins 2 & 3 closed |
pins 1 & 2 closed |
pins 2 & 3 closed |
|
50MHz |
pins 1 & 2 closed |
pins 2 & 3 closed |
pins 1 & 2 closed |
|
66iMHz |
pins 1 & 2 closed |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
75iMHz |
pins 2 & 3 closed |
Open |
pins 2 & 3 closed |
|
100iMHz |
Open |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
100iMHz |
Open |
pins 2 & 3 closed |
Open |
|
CPU SPEED CONFIGURATION (80486DX4 ONLY) | |
|
Speed |
JP65 |
|
2x |
pins 1 & 2 closed |
|
3x |
pins 2 & 3 closed |
|
CPU VOLTAGE CONFIGURATION | ||
|
CPU Voltage |
JP64 |
JP73 |
|
3.33v |
pins 3 & 5, 4 & 6 closed |
pins 1 & 2 closed |
|
3.45v |
pins 3 & 5, 4 & 6 closed |
Open |
|
4.0v |
pins 3 & 5, 4 & 6 closed |
pins 2 & 3 closed |
|
5.0v |
pins 1 & 3, 2 & 4 closed |
Open |
|
CPU SIGNAL DELAY CONFIGURATION | ||
|
CPU Delay |
JP55 |
JP69 |
|
Delay 1 |
pins 1 & 2, 3 & 4 closed |
Open |
|
Delay 2 |
pins 2 & 3 closed |
Closed |
|
VESA WAIT STATE CONFIGURATION | |
|
Wait states |
JP33 |
|
0 wait states |
Open |
|
1 wait state |
Closed |
|
BUS SPEED CONFIGURATION | |
|
CPU speed |
JP34 |
|
<= 33MHz |
Open |
|
> 33MHz |
Closed |
