QDI COMPUTER, INC.
QDI-437FX-FMB (P5I437)
|
Processor |
CX M1/Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/180/200MHz |
|
Chip Set |
Intel |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
128MB |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB |
|
BIOS |
AMI |
|
Dimensions |
300mm x 218mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, serial ports (2) |
|
NPU Options |
None |
|

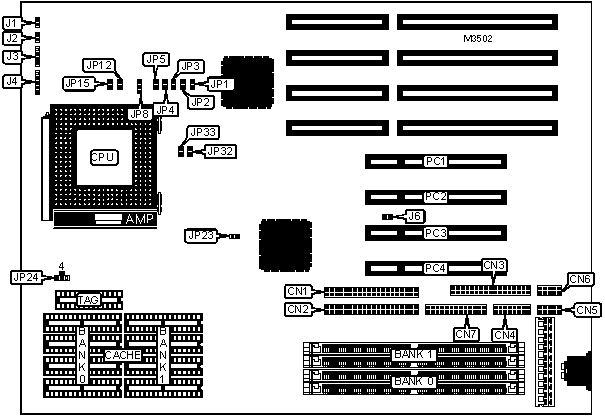

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
IDE interface 2 |
CN1 |
Turbo LED |
J1 |
|
IDE interface 1 |
CN2 |
Reset switch |
J2 |
|
Floppy drive interface |
CN3 |
Speaker |
J3 |
|
Game port |
CN4 |
Power LED & keylock |
J4 |
|
Serial port 1 |
CN5 |
IDE interface LED |
J6 |
|
Serial port 2 |
CN6 |
Green PC connector |
JP1 |
|
Parallel port |
CN7 |
32-bit PCI slots |
PC1 - PC4 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
Factory configured - do not alter |
JP3 |
Open |
|
» |
CMOS memory normal operation |
JP12 |
Open |
|
CMOS memory clear |
JP12 |
Closed | |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 16M x 36 |
None |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
CACHE CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
TAG |
|
256KB (A) |
(4) 32K x 8 |
(4) 32K x 8 |
None |
(1) 8K x 8 |
|
256KB (B) |
(4) 32K x 8 |
(4) 32K x 8 |
(2) 32K x 32 |
(1) 8K x 8 |
|
512KB |
(4) 64K x 8 |
(4) 64K x 8 |
None |
(1) 16K x 8 |
|
Note: The location of bank 2 is unidentified. Bank 2 is optional and may not be present. | ||||
|
CACHE JUMPER CONFIGURATION | |
|
Size |
JP23 |
|
None |
Pins 2 & 3 closed |
|
256KB (A) |
Pins 2 & 3 closed |
|
256KB (B) |
Pins 2 & 3 closed |
|
512KB |
Pins 1 & 2 closed |
|
CACHE VOLTAGE CONFIGURATION | |
|
Voltage |
JP24 |
|
Mixed voltage |
Pins 2 & 3 closed |
|
3.3v |
Pins 1 & 2 closed |
|
5v |
Pins 2 & 4 closed |
|
CPU SPEED SELECTION (CYRIX) | |||||||
|
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP4 |
JP5 |
JP8 |
JP15 |
|
100MHz |
50MHz |
2x |
Closed |
Closed |
Closed |
1 & 2 |
Open |
|
Note: Pins designated should be in the closed position. | |||||||
|
CPU SPEED SELECTION (INTEL) | |||||||
|
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP4 |
JP5 |
JP8 |
JP15 |
|
75MHz |
50MHz |
1.5x |
Open |
Closed |
Closed |
1 & 2 |
Open |
|
90MHz |
60MHz |
1.5x |
Open |
Closed |
Open |
2 & 3 |
Open |
|
100MHz |
66MHz |
1.5x |
Open |
Open |
Closed |
2 & 3 |
Open |
|
120MHz |
60MHz |
2x |
Closed |
Closed |
Open |
2 & 3 |
Open |
|
133MHz |
66MHz |
2x |
Closed |
Open |
Closed |
2 & 3 |
Open |
|
150MHz |
60MHz |
2.5x |
Closed |
Closed |
Open |
2 & 3 |
Closed |
|
166MHz |
66MHz |
2.5x |
Closed |
Open |
Closed |
2 & 3 |
Closed |
|
180MHz |
60MHz |
3x |
Open |
Closed |
Open |
2 & 3 |
Closed |
|
200MHz |
66MHz |
3x |
Open |
Open |
Closed |
2 & 3 |
Closed |
|
Note: Pins designated should be in the closed position. | |||||||
|
CPU TYPE SELECTION | ||
|
Type |
JP32 |
JP33 |
|
P54C/P54CTB |
Closed |
Closed |
|
P55C |
Open |
Open |
