MICRO-STAR INTERNATIONAL CO., LTD.
MS-5182
|
Device Type |
Mainboard |
|
Processor |
CX 6X86/CX 6X86L/CX 686MX/CX MII/AM K5/AM K6/ AM K6-2/Pentium/Pentium MMX |
|
Processor Speed |
90/100/120/133/150/166/200/233/266/300/333/350MHz |
|
Chip Set |
ALI Aladdin M1541 |
|
Video Chip Set |
ATI |
|
Maximum Onboard Memory |
512MB (EDO & SDRAM supported) |
|
Maximum Video Memory |
8MB |
|
Audio Chip Set |
Creative Labs |
|
Cache |
512KB |
|
BIOS |
AMI |
|
Dimensions |
244mm x 192mm |
|
I/O Options |
32-bit PCI slots (3), floppy drive interface, game/MIDI port, IDE interfaces (2), parallel port, PS/2 mouse port, serial port, VGA port, IR connector, USB connectors (2), ATX power connector, line in, line out, microphone in, audio in – CD-ROM, wake on LAN connector, wake on modem connector |
|

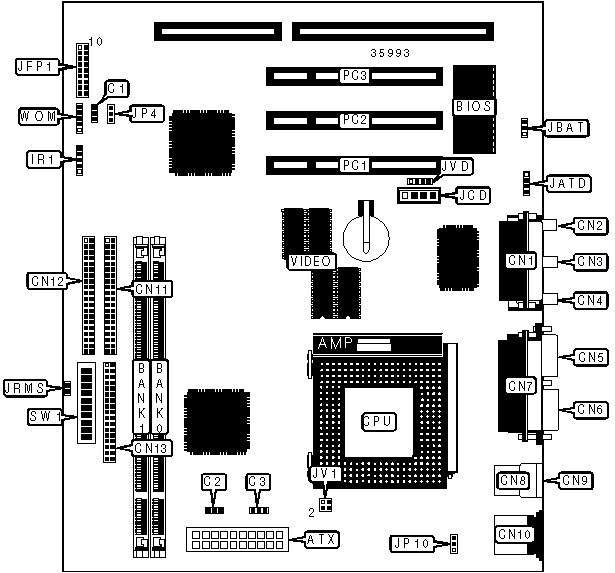

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
ATX power connector |
ATX |
Floppy drive interface |
CN13 |
|
Power supply fan |
C1 |
IR connector |
IR1 |
|
Chassis fan power |
C2 |
Modem connector |
JATD |
|
CPU fan power |
C3 |
Audio in – CD-ROM |
JCD |
|
Game/MIDI port |
CN1 |
Keylock |
JFP1/pins 1 & 10 |
|
Microphone in |
CN2 |
IDE interface LED |
JFP1/pins 3 & 13 |
|
Line in |
CN3 |
Power LED |
JFP1/pins 4 - 6 |
|
Line out |
CN4 |
Power switch |
JFP1/pins 7 & 8 |
|
VGA port |
CN5 |
Speaker |
JFP1/pins 13 - 16 |
|
Serial port |
CN6 |
Reset switch |
JFP1/pins 17 & 18 |
|
Parallel port |
CN7 |
Wake on LAN connector |
JP4 |
|
USB connector 1 |
CN8 |
Soft off power supply |
JRMS |
|
USB connector 2 |
CN9 |
TV audio tuner |
JVD |
|
PS/2 mouse port |
CN10 |
32-bit PCI slots |
PC1 – PC3 |
|
IDE interface 2 |
CN11 |
Wake on modem connector |
WOM |
|
IDE interface 1 |
CN12 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
CMOS memory normal operation |
JBAT |
Pins 1 & 2 closed |
|
CMOS memory clear |
JBAT |
Pins 2 & 3 closed | |
|
» |
Keyboard voltage select 5v |
JP10 |
Pins 2 & 3 closed |
|
Keyboard voltage select 5v standby |
JP10 |
Pins 1 & 2 closed | |
|
DIMM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(1) 1M x 64 |
None |
|
16MB |
(1) 2M x 64 |
None |
|
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
|
24MB |
(1) 2M x 64 |
(1) 1M x 64 |
|
32MB |
(1) 4M x 64 |
None |
|
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
|
40MB |
(1) 4M x 64 |
(1) 1M x 64 |
|
48MB |
(1) 4M x 64 |
(1) 2M x 64 |
|
64MB |
(1) 8M x 64 |
None |
|
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
|
72MB |
(1) 8M x 64 |
(1) 1M x 64 |
|
80MB |
(1) 8M x 64 |
(1) 2M x 64 |
|
96MB |
(1) 8M x 64 |
(1) 4M x 64 |
|
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
|
DIMM CONFIGURATION (CON’T) | ||
|
Size |
Bank 0 |
Bank 1 |
|
128MB |
(1) 16M x 64 |
None |
|
136MB |
(1) 16M x 64 |
(1) 1M x 64 |
|
144MB |
(1) 16M x 64 |
(1) 2M x 64 |
|
160MB |
(1) 16M x 64 |
(1) 4M x 64 |
|
192MB |
(1) 16M x 64 |
(1) 8M x 64 |
|
256MB |
(1) 16M x 64 |
(1) 16M x 64 |
|
256MB |
(1) 32M x 64 |
None |
|
264MB |
(1) 32M x 64 |
(1) 1M x 64 |
|
272MB |
(1) 32M x 64 |
(1) 2M x 64 |
|
288MB |
(1) 32M x 64 |
(1) 4M x 64 |
|
320MB |
(1) 32M x 64 |
(1) 8M x 64 |
|
384MB |
(1) 32M x 64 |
(1) 16M x 64 |
|
512MB |
(1) 32M x 64 |
(1) 32M x 64 |
|
Note: Board accepts EDO memory. | ||
|
CACHE CONFIGURATION |
|
Note: The location of the cache is unidentified. |
|
VIDEO MEMORY CONFIGURATION |
|
Note: The video memory is factory installed and is not configurable. |
|
CPU SPEED SELECTION (CX 6X86) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 |
|
150MHz |
60MHz |
2x |
On |
Off |
Off |
On |
On |
On |
|
166MHz |
66MHz |
2x |
On |
Off |
Off |
Off |
On |
On |
|
200MHz |
66MHz |
2.5x |
On |
Off |
Off |
Off |
Off |
On |
|
CPU SPEED SELECTION (CX 6X86L) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 |
|
150MHz |
60MHz |
2x |
On |
Off |
Off |
On |
On |
On |
|
166MHz |
66MHz |
2x |
On |
Off |
Off |
Off |
On |
On |
|
200MHz |
66MHz |
2.5x |
On |
Off |
Off |
Off |
Off |
On |
|
CPU SPEED SELECTION (CX 6X86MX) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 |
|
200MHz |
75MHz |
2x |
On |
Off |
Off |
Off |
Off |
On |
|
233MHz |
66MHz |
3x |
Off |
On |
Off |
Off |
On |
On |
|
233MHz |
75MHz |
2.5x |
On |
On |
Off |
Off |
Off |
On |
|
233MHz |
83MHz |
2x |
On |
Off |
Off |
Off |
On |
Off |
|
266MHz |
83MHz |
2.5x |
On |
On |
Off |
Off |
On |
Off |
|
CPU SPEED SELECTION (CX MII) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 |
|
300MHz |
66MHz |
3.5x |
Off |
Off |
Off |
Off |
On |
On |
|
333MHz |
100MHz |
2.5x |
On |
On |
Off |
Off |
Off |
Off |
|
CPU SPEED SELECTION (AM K5) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 |
|
133MHz |
66MHz |
2x |
On |
Off |
Off |
Off |
On |
On |
|
150MHz |
60MHz |
2.5x |
On |
On |
Off |
On |
On |
On |
|
166MHz |
66MHz |
2.5x |
On |
On |
Off |
Off |
On |
On |
|
CPU SPEED SELECTION (AM K6) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 |
|
166MHz |
66MHz |
2.5x |
On |
On |
Off |
Off |
On |
On |
|
200MHz |
66MHz |
3x |
Off |
On |
Off |
Off |
On |
On |
|
233MHz |
66MHz |
3.5x |
Off |
Off |
Off |
Off |
On |
On |
|
266MHz |
66MHz |
4x |
On |
Off |
On |
Off |
On |
On |
|
300MHz |
66MHz |
4.5x |
On |
On |
On |
Off |
On |
On |
|
CPU SPEED SELECTION (AM K6-2) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 |
|
300MHz |
100MHz |
3x |
Off |
On |
Off |
Off |
Off |
Off |
|
333MHz |
95MHz |
3.5x |
Off |
Off |
Off |
On |
Off |
Off |
|
350MHz |
100MHz |
3.5x |
Off |
Off |
Off |
Off |
Off |
Off |
|
CPU SPEED SELECTION (INTEL) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 |
|
90MHz |
60MHz |
1.5x |
Off |
Off |
Off |
On |
On |
On |
|
100MHz |
66MHz |
1.5x |
Off |
Off |
Off |
Off |
On |
On |
|
120MHz |
60MHz |
2x |
On |
Off |
Off |
On |
On |
On |
|
133MHz |
66MHz |
2x |
On |
Off |
Off |
Off |
On |
On |
|
150MHz |
60MHz |
2.5x |
On |
On |
Off |
On |
On |
On |
|
166MHz |
66MHz |
2.5x |
On |
On |
Off |
Off |
On |
On |
|
180MHz |
60MHz |
3x |
Off |
On |
Off |
On |
On |
On |
|
200MHz |
66MHz |
3x |
Off |
On |
Off |
Off |
On |
On |
|
CPU SPEED SELECTION (INTEL MMX) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 |
|
166MHz |
66MHz |
2.5x |
On |
On |
Off |
Off |
On |
On |
|
200MHz |
66MHz |
3x |
Off |
On |
Off |
Off |
On |
On |
|
233MHz |
66MHz |
3.5x |
Off |
Off |
Off |
Off |
On |
On |
|
CPU TYPE SELECTION | |
|
Type |
JV1 |
|
Single voltage |
Pins 1 & 3, 2 & 4 closed |
|
Dual voltage |
Open |
|
CPU VOLTAGE SELECTION (SINGLE) | ||||
|
Voltage |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
3.4v |
Off |
On |
On |
On |
|
CPU VOLTAGE SELECTION (DUAL) | |||||
|
Voltage |
V core |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
3.4v |
2.0v |
Off |
Off |
Off |
Off |
|
3.4v |
2.1v |
On |
Off |
Off |
Off |
|
3.4v |
2.2v |
Off |
On |
Off |
Off |
|
3.4v |
2.3v |
On |
On |
Off |
Off |
|
3.4v |
2.4v |
Off |
Off |
On |
Off |
|
3.4v |
2.5v |
On |
Off |
On |
Off |
|
3.4v |
2.6v |
Off |
On |
On |
Off |
|
3.4v |
2.7v |
On |
On |
On |
Off |
|
3.4v |
2.8v |
Off |
Off |
Off |
On |
|
3.4v |
2.9v |
On |
Off |
Off |
On |
|
3.4v |
3.0v |
Off |
On |
Off |
On |
|
3.4v |
3.1v |
On |
On |
Off |
On |
|
3.4v |
3.2v |
Off |
Off |
On |
On |
|
3.4v |
3.3v |
On |
Off |
On |
On |
|
3.4v |
3.5v |
On |
On |
On |
On |
