MICRONICS COMPUTERS, INC.
CYCLONE
|
Processor |
AM K5/AM K6/Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/180/200/233MHz |
|
Chip Set |
SIS |
|
Video Chip Set |
SIS |
|
Maximum Onboard Memory |
384MB (EDO supported) |
|
Maximum Video Memory |
4MB |
|
Cache |
256/512KB |
|
BIOS |
Phoenix |
|
Dimensions |
Unidentified |
|
I/O Options |
Parallel port, PS/2 mouse port, serial ports (2), VGA feature connector, VGA port, USB connectors (2) |
|
NPU Options |
None |
|

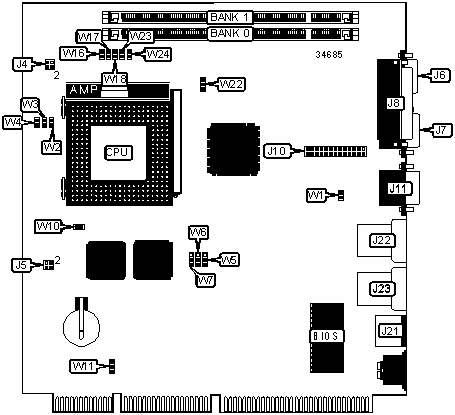

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
CPU fan power |
J4 |
VGA feature connector |
J10 |
|
Chassis connector |
J5 |
VGA port |
J11 |
|
Serial port 1 |
J6 |
PS/2 mouse port |
J21 |
|
Serial port 2 |
J7 |
USB connector 1 |
J22 |
|
Parallel port |
J8 |
USB connector 2 |
J23 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
Linear burst mode enabled |
W10 |
Closed | |
|
Interleave bust mode enabled |
W10 |
Open | |
|
» |
CMOS memory normal operation |
W11 |
Pins 1 & 2 closed |
|
CMOS memory clear |
W11 |
Pins 2 & 3 closed | |
|
DIMM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
16MB |
(1) 2M x 64 |
None |
|
32MB |
(1) 4M x 64 |
None |
|
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
|
48MB |
(1) 2M x 64 |
(1) 4M x 64 |
|
64MB |
(1) 8M x 64 |
None |
|
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
|
80MB |
(1) 2M x 64 |
(1) 8M x 64 |
|
96MB |
(1) 4M x 64 |
(1) 8M x 64 |
|
128MB |
(1) 16M x 64 |
None |
|
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
|
256MB |
(1) 16M x 64 |
(1) 16M x 64 |
|
384MB |
(1) 16M x 64 |
(1) 32M x 64 |
|
Note: Board accepts EDO memory. | ||
|
CACHE CONFIGURATION | |
|
Size |
Bank 0 |
|
256KB |
(2) 32K x 32 |
|
512KB |
(2) 64K x 32 |
|
Note: The location of bank 0 is unidentified. | |
|
VIDEO MEMORY CONFIGURATION |
|
Note: the location of the video memory is unidentified. |
|
CPU SPEED SELECTION (AMD) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
W2 |
W3 |
W4 |
W5 |
W6 |
W7 |
|
75MHz |
50MHz |
1.5x |
Open |
Open |
Closed |
2 & 3 |
2 & 3 |
2 & 3 |
|
90MHz |
60MHz |
1.5x |
Open |
Open |
Closed |
1 & 2 |
2 & 3 |
2 & 3 |
|
100MHz |
66MHz |
1.5x |
Open |
Open |
Closed |
2 & 3 |
1 & 2 |
2 & 3 |
|
100MHz |
50MHz |
2x |
Closed |
Open |
Open |
2 & 3 |
2 & 3 |
2 & 3 |
|
120MHz |
60MHz |
2x |
Closed |
Open |
Open |
1 & 2 |
2 & 3 |
2 & 3 |
|
133MHz |
66MHz |
2x |
Closed |
Open |
Open |
2 & 3 |
1 & 2 |
2 & 3 |
|
150MHz |
60MHz |
2.5x |
Closed |
Closed |
Open |
1 & 2 |
2 & 3 |
2 & 3 |
|
150MHz |
50MHz |
3x |
Open |
Closed |
Open |
2 & 3 |
2 & 3 |
2 & 3 |
|
166MHz |
66MHz |
2.5x |
Closed |
Closed |
Open |
2 & 3 |
1 & 2 |
2 & 3 |
|
180MHz |
60MHz |
3x |
Open |
Closed |
Open |
1 & 2 |
2 & 3 |
2 & 3 |
|
200MHz |
66MHz |
3x |
Open |
Closed |
Open |
2 & 3 |
1 & 2 |
2 & 3 |
|
233MHz |
66MHz |
3.5x |
Open |
Open |
Open |
2 & 3 |
1 & 2 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU SPEED SELECTION (INTEL) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
W2 |
W3 |
W4 |
W5 |
W6 |
W7 |
|
75MHz |
50MHz |
1.5x |
Open |
Open |
Closed |
2 & 3 |
2 & 3 |
2 & 3 |
|
90MHz |
60MHz |
1.5x |
Open |
Open |
Closed |
1 & 2 |
2 & 3 |
2 & 3 |
|
100MHz |
66MHz |
1.5x |
Open |
Open |
Closed |
2 & 3 |
1 & 2 |
2 & 3 |
|
100MHz |
50MHz |
2x |
Closed |
Open |
Open |
2 & 3 |
2 & 3 |
2 & 3 |
|
120MHz |
60MHz |
2x |
Closed |
Open |
Open |
1 & 2 |
2 & 3 |
2 & 3 |
|
133MHz |
66MHz |
2x |
Closed |
Open |
Open |
2 & 3 |
1 & 2 |
2 & 3 |
|
150MHz |
60MHz |
2.5x |
Closed |
Closed |
Open |
1 & 2 |
2 & 3 |
2 & 3 |
|
150MHz |
50MHz |
3x |
Open |
Closed |
Open |
2 & 3 |
2 & 3 |
2 & 3 |
|
166MHz |
66MHz |
2.5x |
Closed |
Closed |
Open |
2 & 3 |
1 & 2 |
2 & 3 |
|
180MHz |
60MHz |
3x |
Open |
Closed |
Open |
1 & 2 |
2 & 3 |
2 & 3 |
|
200MHz |
66MHz |
3x |
Open |
Closed |
Open |
2 & 3 |
1 & 2 |
2 & 3 |
|
233MHz |
66MHz |
3.5x |
Open |
Open |
Open |
2 & 3 |
1 & 2 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU VOLTAGE SELECTION | ||||||
|
Voltage |
W16 |
W17 |
W18 |
W23 |
W24 | |
|
2.1v |
Open |
Open |
Open |
Open |
Closed | |
|
2.8v |
Closed |
Open |
Open |
Open |
Open | |
|
2.9v |
Open |
Closed |
Open |
Open |
Open | |
| » |
3.2v |
Open |
Open |
Closed |
Open |
Open |
|
3.5v |
Open |
Open |
Open |
Closed |
Open | |
|
ON BOARD VIDEO SELECTION | |||
|
Setting |
W1 |
W22 | |
| » |
Enabled |
Open |
Pins 2 & 3 closed |
|
Disabled |
Closed |
Pins 1 & 2 closed | |
