MPL
IPM486
|
Processor |
AM486DX |
|
Processor Speed |
50/66/75/90/100/120/133MHz |
|
Chip Set |
OPTI |
|
Video Chip Set |
OPTI |
|
Maximum Onboard Memory |
64MB (EDO supported) |
|
Maximum Video Memory |
1MB |
|
Cache |
None |
|
BIOS |
Unidentified |
|
Dimensions |
160mm x 100mm |
|
I/O Options |
Floppy drive interface, IDE interface, parallel port, PS/2 mouse port, serial ports (2), VGA port, PC/104 connectors (2) |
|
NPU Options |
None |
|

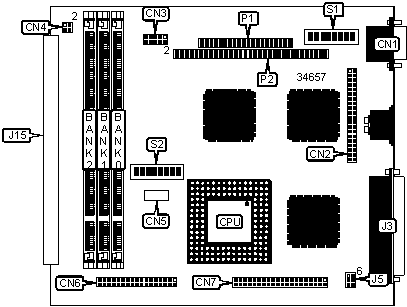

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
VGA port |
CN1 |
IDE interface |
CN7 |
|
Front panel connector |
CN2 |
Parallel, serial, PS/2 mouse |
J3 |
|
CAN CONNECTOR |
CN3 |
Reset, green PC, speaker |
J5 |
|
External power |
CN4 |
G-96 bus connector |
J15 |
|
ISP connector |
CN5 |
PC/104 connector |
P1 |
|
Floppy drive interface |
CN6 |
PC/104 connector |
P2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
Dual scan panel installed |
S1/1 |
On | |
|
Single scan panel installed |
S1/1 |
Off | |
|
STN panel installed |
S1/4 |
On | |
|
TFT panel installed |
S1/4 |
Off | |
|
Video resolution select 640 x 480 |
S1/5 |
On | |
|
Video resolution select 800 x 600 & 1024 x 768 |
S1/5 |
Off | |
|
» |
VGA address select 46C8h |
S1/8 |
Off |
|
VGA address select 03C3h |
S1/8 |
On | |
|
» |
BIOS write protect enabled |
S2/6 |
Off |
|
BIOS write protect disabled |
S2/6 |
On | |
|
» |
BIOS normal operation |
S2/7 |
Off |
|
BIOS update enabled |
S2/7 |
On | |
|
» |
Internal battery enabled |
S2/8 |
On |
|
Internal battery disabled |
S2/8 |
Off | |
|
DIMM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(1) 1M x 64 |
None |
|
16MB |
(1) 2M x 64 |
None |
|
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
|
24MB |
(1) 2M x 64 |
(1) 1M x 64 |
|
32MB |
(1) 4M x 64 |
None |
|
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
|
40MB |
(1) 4M x 64 |
(1) 1M x 64 |
|
48MB |
(1) 4M x 64 |
(1) 2M x 64 |
|
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
|
FLASH MEMORY CONFIGURATION | |
|
Size |
Bank 2 |
|
8MB |
(1) 1M x 64 |
|
16MB |
(1) 2M x 64 |
|
VIDEO MEMORY CONFIGURATION |
|
Note: Board is factory installed with 1MB of video memory. The location is unidentified. |
|
CPU SPEED SELECTION | ||||
|
CPU speed |
System speed |
S2/1 |
S2/2 |
SW/3 |
|
50MHz |
16.7MHz |
Off |
Off |
Off |
|
66MHz |
16.7MHz |
On |
Off |
Off |
|
75MHz |
25MHz |
Off |
On |
Off |
|
90MHz |
30MHz |
Off |
On |
On |
|
100MHz |
25MHz |
On |
On |
Off |
|
100MHz |
33.3MHz |
Off |
Off |
On |
|
120MHz |
30MHz |
On |
On |
On |
|
133MHz |
33.3MHz |
On |
Off |
On |
|
FLASH SELECTION | |||
|
Setting |
S2/4 |
S2/5 | |
| » |
No flash disk installed |
Off |
Off |
|
Flash mirror C8000 - CFFFF |
On |
Off | |
|
Flash mirror D0000 – D7FFF |
Off |
On | |
|
Flash mirror D8000 - DFFFF |
On |
On | |
|
STN SELECTION | ||
|
Setting |
S1/2 |
S1/3 |
|
STN mono 4-bit (single) mono 8-bit (dual) |
On |
On |
|
STN mono 8-bit (single) |
On |
Off |
|
STN color 8-bit |
Off |
On |
|
STN color 16-bit |
Off |
Off |
|
LINE PULSE SELECTION | ||
|
Setting |
S1/6 |
S1/7 |
|
240 line pulses/frame |
On |
On |
|
242 line pulses/frame |
On |
Off |
|
244 line pulses/frame |
Off |
On |
|
800 x 600 panel (STN or TFT) |
Off |
Off |
