M TECHNOLOGY, INC.
R534G MUSTANG
|
Processor |
CX M1/IBM/AM K5/Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/180/200MHz |
|
Chip Set |
SIS |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
384MB (EDO supported) |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB |
|
BIOS |
Award |
|
Dimensions |
280mm x 220mm |
|
I/O Options |
32-bit PCI slots (3), floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), USB connectors (2), IR connector |
|
NPU Options |
None |
|

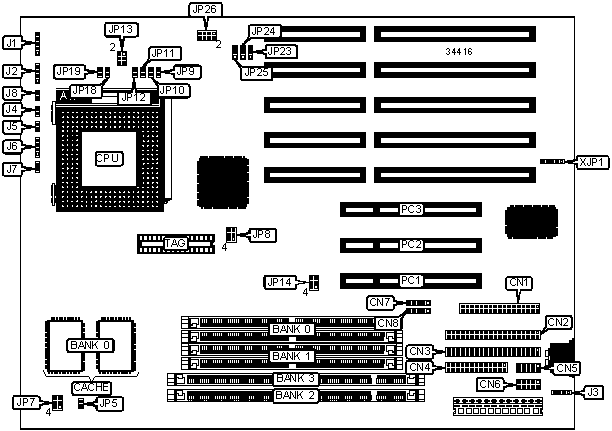

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Floppy drive interface |
CN1 |
Speaker |
J2 |
|
IDE interface 2 |
CN2 |
PS/2 mouse interface |
J3 |
|
IDE interface 1 |
CN3 |
Turbo LED |
J4 |
|
Parallel port |
CN4 |
Reset switch |
J5 |
|
Serial port 2 |
CN5 |
IDE interface LED |
J6 |
|
Serial port 1 |
CN6 |
Green PC LED |
J7 |
|
USB connector 2 |
CN7 |
Turbo switch |
J8 |
|
USB connector 1 |
CN8 |
32-bit PCI slots |
PC1 – PC3 |
|
Power LED & keylock |
J1 |
IR connector |
XJP1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
Cyrix & IBM linear mode enabled |
JP5 |
Closed | |
|
P54C & P55C togger mode enabled |
JP5 |
Open | |
|
» |
CMOS memory normal operation |
JP25 |
Pins 1 & 2 closed |
|
CMOS memory clear |
JP25 |
Pins 2 & 3 closed | |
|
DIMM/DRAM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
8MB |
(2) 1M x 36 |
None |
None |
None |
|
16MB |
(2) 2M x 36 |
None |
None |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
None |
None |
|
16MB |
None |
None |
(1) 2M x 64 |
None |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
None |
None |
|
24MB |
(2) 1M x 36 |
None |
(1) 2M x 64 |
None |
|
32MB |
(2) 4M x 36 |
None |
None |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
None |
None |
|
32MB |
None |
None |
(1) 2M x 64 |
(1) 2M x 64 |
|
32MB |
None |
None |
(1) 4M x 64 |
None |
|
32MB |
(2) 2M x 36 |
None |
(1) 2M x 64 |
None |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
None |
None |
|
40MB |
(2) 1M x 36 |
None |
(1) 4M x 64 |
None |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
None |
None |
|
48MB |
None |
None |
(1) 2M x 64 |
(1) 4M x 64 |
|
48MB |
(2) 4M x 36 |
None |
(1) 2M x 64 |
None |
|
48MB |
(2) 2M x 36 |
None |
(1) 4M x 64 |
None |
|
64MB |
(2) 8M x 36 |
None |
None |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
None |
None |
|
64MB |
None |
None |
(1) 4M x 64 |
(1) 4M x 64 |
|
64MB |
(2) 4M x 36 |
None |
(1) 4M x 64 |
None |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
None |
None |
|
DIMM/DRAM CONFIGURATION (CON’T) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
None |
None |
|
80MB |
(2) 8M x 36 |
None |
(1) 2M x 64 |
None |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
None |
None |
|
96MB |
(2) 8M x 36 |
None |
(1) 4M x 64 |
None |
|
128MB |
(2) 16M x 36 |
None |
None |
None |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
None |
None |
|
136MB |
(2) 16M x 36 |
(2) 1M x 36 |
None |
None |
|
144MB |
(2) 16M x 36 |
(2) 2M x 36 |
None |
None |
|
160MB |
(2) 16M x 36 |
(2) 4M x 36 |
None |
None |
|
192MB |
(2) 16M x 36 |
(2) 8M x 36 |
None |
None |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
None |
None |
|
256MB |
(2) 32M x 36 |
None |
None |
None |
|
264MB |
(2) 32M x 36 |
(2) 1M x 36 |
None |
None |
|
272MB |
(2) 32M x 36 |
(2) 2M x 36 |
None |
None |
|
288MB |
(2) 32M x 36 |
(2) 4M x 36 |
None |
None |
|
320MB |
(2) 32M x 36 |
(2) 8M x 36 |
None |
None |
|
384MB |
(2) 32M x 36 |
(2) 16M x 36 |
None |
None |
|
Note: Board accepts EDO memory. Banks 0 & 1 are interchangeable. | ||||
|
DRAM JUMPER CONFIGURATION | |||||
|
DRAM type |
Bank 0 |
Bank 1 |
Bank 2 |
JP14 | |
| » |
FP or EDO |
SIMMs 3 & 4 or DIMM 2 |
SIMMs 1 & 2 or DIMM 1 |
None |
1 & 3, 2 & 4 |
| » |
SDRAM |
DIMM 2 |
DIMM 1 |
None |
1 & 3, 2 & 4 |
|
FP or EDO |
SIMMs 3 & 4 or DIMM 2 |
DIMM 1 |
SIMMs 1 & 2 |
3 & 5, 4 & 6 | |
|
Note: Bank 0 = SIMMs 3 & 4. Bank 1 = SIMMs 1 & 2. DIMM 1 = Bank 2. DIMM 2 = Bank 3. Pins designated should be in the closed position. | |||||
|
DRAM VOLTAGE CONFIGURATION | |||
|
Voltage |
JP7 |
JP8 | |
|
3.3v |
Pins 2 & 3, 5 & 6 closed |
Pins 2 & 3, 5 & 6 closed | |
| » |
5v |
Pins 1 & 2, 4 & 5 closed |
Pins 1 & 2, 4 & 5 closed |
|
CACHE CONFIGURATION | ||
|
Size |
Bank 0 |
TAG |
|
256KB |
(2) 32K x 32 |
(1) 32K x 8 |
|
512KB |
(2) 64K x 32 |
(1) 32K x 8 |
|
CPU SPEED SELECTION (CYRIX) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP9 |
JP10 |
JP11 |
JP12 |
JP18 |
JP19 |
|
120MHz |
50MHz |
2x |
Open |
Open |
Open |
Closed |
Closed |
Open |
|
133MHz |
55MHz |
2x |
Closed |
Open |
Open |
Closed |
Closed |
Open |
|
150MHz |
60MHz |
2x |
Open |
Closed |
Open |
Closed |
Closed |
Open |
|
166MHz |
66MHz |
2x |
Open |
Open |
Closed |
Closed |
Closed |
Open |
|
200MHz |
75MHz |
2x |
Closed |
Closed |
Open |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (IBM) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP9 |
JP10 |
JP11 |
JP12 |
JP18 |
JP19 |
|
120MHz |
50MHz |
2x |
Open |
Open |
Open |
Closed |
Closed |
Open |
|
133MHz |
55MHz |
2x |
Closed |
Open |
Open |
Closed |
Closed |
Open |
|
150MHz |
60MHz |
2x |
Open |
Closed |
Open |
Closed |
Closed |
Open |
|
166MHz |
66MHz |
2x |
Open |
Open |
Closed |
Closed |
Closed |
Open |
|
200MHz |
75MHz |
2x |
Closed |
Closed |
Open |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (AMD) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP9 |
JP10 |
JP11 |
JP12 |
JP18 |
JP19 |
|
75MHz |
50MHz |
1.5x |
Open |
Open |
Open |
Closed |
Open |
Open |
|
90MHz |
60MHz |
1.5x |
Open |
Closed |
Open |
Closed |
Open |
Open |
|
100MHz |
66MHz |
1.5x |
Open |
Open |
Closed |
Closed |
Open |
Open |
|
CPU SPEED SELECTION (INTEL) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP9 |
JP10 |
JP11 |
JP12 |
JP18 |
JP19 |
|
75MHz |
50MHz |
1.5x |
Open |
Open |
Open |
Closed |
Open |
Open |
|
90MHz |
60MHz |
1.5x |
Open |
Closed |
Open |
Closed |
Open |
Open |
|
100MHz |
66MHz |
1.5x |
Open |
Open |
Closed |
Closed |
Open |
Open |
|
120MHz |
60MHz |
2x |
Open |
Closed |
Open |
Closed |
Closed |
Open |
|
133MHz |
66MHz |
2x |
Open |
Open |
Closed |
Closed |
Closed |
Open |
|
150MHz |
60MHz |
2.5x |
Open |
Closed |
Open |
Closed |
Closed |
Closed |
|
166MHz |
66MHz |
2.5x |
Open |
Open |
Closed |
Closed |
Closed |
Closed |
|
180MHz |
60MHz |
3x |
Open |
Closed |
Open |
Closed |
Open |
Closed |
|
200MHz |
66MHz |
3x |
Open |
Open |
Closed |
Closed |
Open |
Closed |
|
CPU VOLTAGE SELECTION (SINGLE) | ||
|
Voltage |
JP13 |
JP26 |
|
3.4v |
Pins 1 & 2, 3 & 4, 5 & 6 closed |
Pins 3 & 4 closed |
|
3.5v |
Pins 1 & 2, 3 & 4, 5 & 6 closed |
Pins 1 & 2 closed |
|
CPU VOLTAGE SELECTION (DUAL) | |||
|
Voltage |
V core |
JP13 |
JP26 |
|
3.4v |
2.5v |
Open |
Pins 7 & 8 closed |
|
3.4v |
2.8v |
Open |
Pins 5 & 6 closed |
|
3.5v |
2.5v |
Open |
Pins 7 & 8 closed |
|
3.5v |
2.8v |
Open |
Pins 5 & 6 closed |
|
FLASH BIOS SELECTION | ||
|
Setting |
JP23 |
JP24 |
|
5v |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
12v |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
None |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
