OMNITEL, INC.
386 MODEL D
|
Processor |
80386DX |
|
Processor Speed |
25/33MHz |
|
Chip Set |
C & T |
|
Max. Onboard DRAM |
32MB |
|
Cache |
None |
|
BIOS |
Phoenix |
|
Dimensions |
355mm x 304mm |
|
I/O Options |
None |
|
NPU Options |
80387/3167 |
|

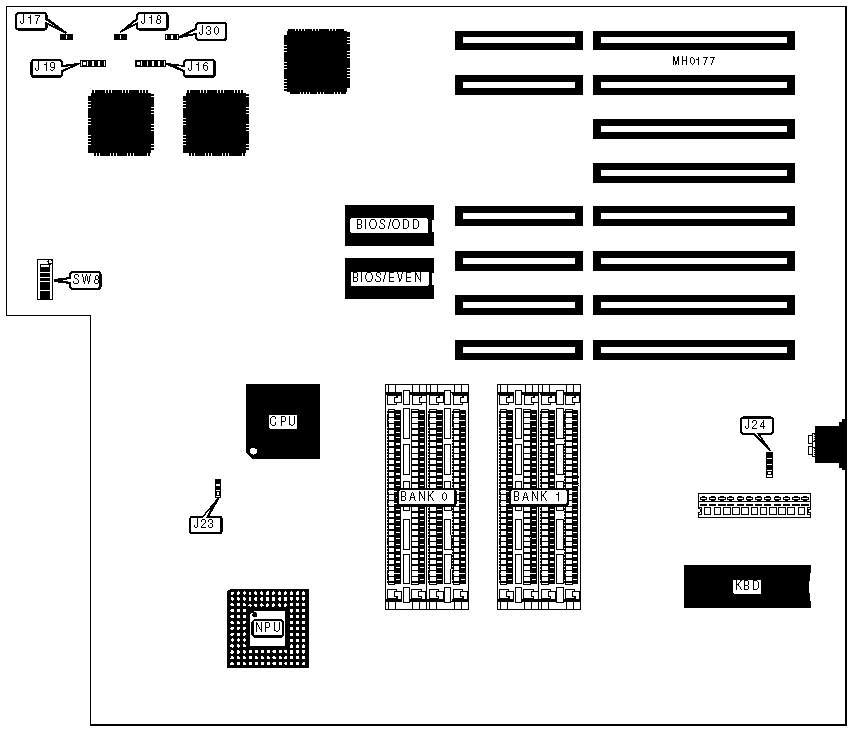

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Power LED & keylock |
J16 |
Speaker |
J19 |
|
Turbo LED |
J17 |
External battery |
J24 |
|
Reset switch |
J18 |
Turbo switch |
J30 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Jumper/Switch |
Position | |
| » |
BIOS type select 27512 |
J20 |
pins 2 & 3 closed |
|
BIOS type select 27256 |
J20 |
pins 1 & 2 closed | |
| » |
NPU type select 80387 |
J23 |
pins 1 & 2 closed |
|
NPU type select 3167 |
J23 |
pins 2 & 3 closed | |
| » |
POST enabled |
J26 |
Closed |
|
POST disabled |
J26 |
Open | |
| » |
Factory configured - do not alter |
SW8/1 |
On |
| » |
Factory configured - do not alter |
SW8/7 |
On |
| » |
Monitor type select monochrome |
SW8/8 |
Off |
|
Monitor type select color |
SW8/8 |
On | |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
1MB |
(4) 256K x 9 |
NONE |
|
2MB |
(4) 256K x 9 |
(4) 256K x 9 |
|
4MB |
(4) 1M x 9 |
NONE |
|
8MB |
(4) 1M x 9 |
(4) 1M x 9 |
|
16MB |
(4) 4M x 9 |
NONE |
|
32MB |
(4) 4M x 9 |
(4) 4M x 9 |
|
DRAM SWITCH CONFIGURATION | |||||
|
Size |
SW8/2 |
SW8/3 |
SW8/4 |
SW8/5 |
SW8/6 |
|
1MB |
Off |
On |
On |
Off |
Off |
|
2MB |
Off |
On |
On |
Off |
Off |
|
4MB |
Off |
Off |
On |
Off |
Off |
|
8MB |
Off |
Off |
On |
Off |
On |
|
16MB |
On |
Off |
Off |
On |
Off |
|
32MB |
On |
Off |
Off |
On |
Off |
