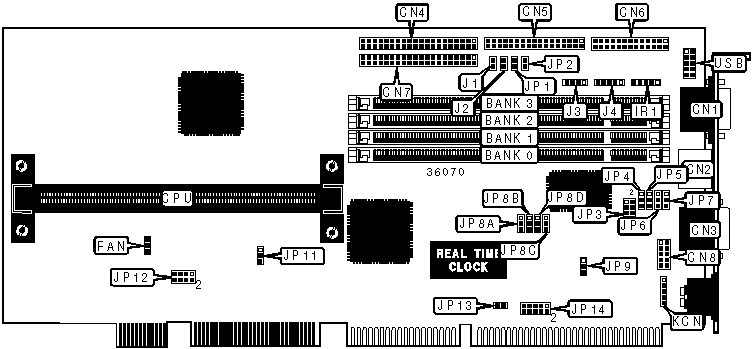

LANNER ELECTRONICS, INC.
AP-686VF
| Device Type | Single board computer |
| Processor | Pentium II |
| Processor Speed | Unidentified |
| Chip Set | Intel 440BX |
| Video Chip Set | SIS |
| Video Types Supported | VGA |
| Highest Resolution Supported | 1600 x 1200 |
| Maximum Onboard Memory | 512MB (EDO supported) |
| Maximum Video Memory | 4MB |
| Cache | 256/512KB (located on Pentium II CPU) |
| BIOS | Award |
| Dimensions | 338mm x 122mm |
| I/O Options | Floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), VGA port, IR connector, USB connector |

| CONNECTIONS | |||
| Purpose | Location | Purpose | Location |
| VGA port | CN1 | Chassis fan power | FAN |
| PS/2 mouse port | CN2 | IR connector | IR1 |
| Serial port 1 | CN3 | IDE interface LED | J1 |
| IDE interface 1 | CN4 | Reset switch | J2 |
| Floppy drive interface | CN5 | Speaker | J3 |
| Parallel port | CN6 | Power LED & keylock | J4 |
| IDE interface 2 | CN7 | Auxiliary keyboard connector | KCN |
| Serial port 2 | CN8 | USB connector | USB |
| USER CONFIGURABLE SETTINGS | |||
| Function | Label | Position | |
| » | AGP INTA enabled | JP1 | Closed |
| AGP INTA disabled | JP1 | Open | |
| » | Factory configured - do not alter | JP2 | Unidentified |
| » | CMOS memory normal operation | JP13 | Open |
| CMOS memory clear | JP13 | Closed | |
| DIMM CONFIGURATION | ||||
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
| 8MB | (1) 1M x 64 | None | None | None |
| 16MB | (1) 2M x 64 | None | None | None |
| 16MB | (1) 1M x 64 | (1) 1M x 64 | None | None |
| 24MB | (1) 2M x 64 | (1) 1M x 64 | None | None |
| 24MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x 64 | None |
| 32MB | (1) 4M x 64 | None | None | None |
| 32MB | (1) 2M x 64 | (1) 2M x 64 | None | None |
| 32MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x 64 |
| 40MB | (1) 4M x 64 | (1) 1M x 64 | None | None |
| 48MB | (1) 4M x 64 | (1) 2M x 64 | None | None |
| 48MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x 64 | None |
| 64MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x 64 |
| 64MB | (1) 8M x 64 | None | None | None |
| 64MB | (1) 4M x 64 | (1) 4M x 64 | None | None |
| 72MB | (1) 8M x 64 | (1) 1M x 64 | None | None |
| 80MB | (1) 8M x 64 | (1) 2M x 64 | None | None |
| 96MB | (1) 8M x 64 | (1) 4M x 64 | None | None |
| 96MB | (1) 4M x 64 | (1) 4M x 64 | (1) 4M x 64 | None |
| 128MB | (1) 16M x 64 | None | None | None |
| 128MB | (1) 8M x 64 | (1) 8M x 64 | None | None |
| 128MB | (1) 4M x 64 | (1) 4M x 64 | (1) 4M x 64 | (1) 4M x 64 |
| 136MB | (1) 16M x 64 | (1) 1M x 64 | None | None |
| 144MB | (1) 16M x 64 | (1) 2M x 64 | None | None |
| DIMM CONFIGURATION (CON’T) | ||||
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
| 176MB | (1) 16M x 64 | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x 64 |
| 192MB | (1) 16M x 64 | (1) 8M x 64 | None | None |
| 192MB | (1) 8M x 64 | (1) 8M x 64 | (1) 8M x 64 | None |
| 256MB | (1) 16M x 64 | (1) 16M x 64 | None | None |
| 256MB | (1) 8M x 64 | (1) 8M x 64 | (1) 8M x 64 | (1) 8M x 64 |
| 272MB | (1) 16M x 64 | (1) 16M x 64 | (1) 1M x 64 | (1) 1M x 64 |
| 288MB | (1) 16M x 64 | (1) 16M x 64 | (1) 2M x 64 | (1) 2M x 64 |
| 320MB | (1) 16M x 64 | (1) 16M x 64 | (1) 4M x 64 | (1) 4M x 64 |
| 384MB | (1) 16M x 64 | (1) 16M x 64 | (1) 16M x 64 | None |
| 512MB | (1) 16M x 64 | (1) 16M x 64 | (1) 16M x 64 | (1) 16M x 64 |
| Note: Board accepts SDRAM memory. | ||||
| CACHE CONFIGURATION |
| Note: 256KB/512KB cache is located on the Pentium II CPU. |
| VIDEO MEMORY CONFIGURATION |
| Note: The location of the video memory is unidentified. |
