GIGA-BYTE TECHNOLOGY CO., LTD.
GA-586MS
|
Processor |
CX M1/AM K5/Pentium |
|
Processor Speed |
75/90/100/120/125/133/150/166/180/200MHz |
|
Chip Set |
SIS |
|
Video Chip Set |
Unidentified |
|
Maximum Onboard Memory |
512MB (EDO supported) |
|
Maximum Video Memory |
Unidentified |
|
Cache |
256/512KB |
|
BIOS |
Award |
|
Dimensions |
305mm x 244mm |
|
I/O Options |
32-bit PCI slots (3), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), VGA port, IR connector, ATX power connector |
|
NPU Options |
None |
|

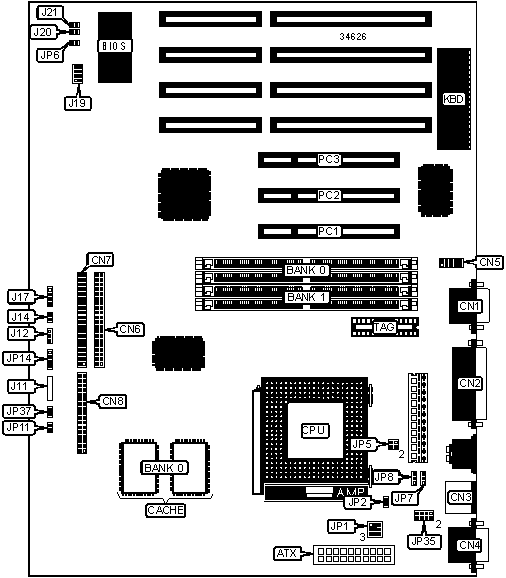

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
ATX power connector |
ATX |
Reset switch |
J14 |
|
VGA port |
CN1 |
Speaker |
J17 |
|
Parallel port |
CN2 |
Chassis fan power |
JP2 |
|
PS/2 mouse port |
CN3 |
Turbo switch |
J20 |
|
Serial port 1 |
CN4 |
Turbo LED |
J21 |
|
Serial port 2 |
CN5 |
Keylock |
J26 |
|
IDE interface 1 |
CN6 |
Green PC LED |
JP6 |
|
IDE interface 2 |
CN7 |
Soft off power supply |
JP11 |
|
Floppy drive interface |
CN8 |
IDE interface LED |
JP14 |
|
IR connector |
J11 |
Green PC connector |
JP37 |
|
Power LED |
J12 |
32-bit PCI slots |
PC1 – PC3 |
|
Note: The location of J26 is unidentified. | |||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
? |
Factory configured - do not alter |
JP19 |
Unidentified |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
128MB |
(2) 16M x 36 |
None |
|
136MB |
(2) 16M x 36 |
(2) 1M x 36 |
|
144MB |
(2) 16M x 36 |
(2) 2M x 36 |
|
160MB |
(2) 16M x 36 |
(2) 4M x 36 |
|
192MB |
(2) 16M x 36 |
(2) 8M x 36 |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
|
256MB |
(2) 32M x 36 |
None |
|
264MB |
(2) 32M x 36 |
(2) 1M x 36 |
|
272MB |
(2) 32M x 36 |
(2) 2M x 36 |
|
DRAM CONFIGURATION (CON’T) | ||
|
Size |
Bank 0 |
Bank 1 |
|
288MB |
(2) 32M x 36 |
(2) 4M x 36 |
|
320MB |
(2) 32M x 36 |
(2) 8M x 36 |
|
384MB |
(2) 32M x 36 |
(2) 16M x 36 |
|
512MB |
(2) 32M x 36 |
(2) 32M x 36 |
|
Note: Board accepts EDO memory. | ||
|
CACHE CONFIGURATION | |
|
Size |
Bank 0 |
|
256KB |
(2) 32K x 32 |
|
512KB |
(2) 64K x 32 |
|
Note: The size of the TAG is unidentified. | |
|
VIDEO MEMORY CONFIGURATION |
|
Note: The size and location of the video memory is unidentified. |
|
CPU SPEED SELECTION (CYRIX) | ||||
|
CPU speed |
Clock speed |
Multiplier |
JP1 |
JP5 |
|
120MHz |
50MHz |
2x |
4 & 7, 5 & 8, 6 & 9 |
3 & 4 |
|
133MHz |
55MHz |
2x |
4 & 7, 5 & 8, 6 & 9 |
3 & 4 |
|
150MHz |
60MHz |
2x |
4 & 7, 5 & 8, 6 & 9 |
3 & 4 |
|
Note: Pins designated should be in the closed position. | ||||
|
CPU SPEED SELECTION (CYRIX, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP7 |
JP8 |
JP35 |
|
120MHz |
50MHz |
2x |
1 & 2 |
1 & 2 |
1 & 2 |
|
133MHz |
55MHz |
2x |
2 & 3 |
2 & 3 |
1 & 2 |
|
150MHz |
60MHz |
2x |
2 & 3 |
1 & 2 |
1 & 2 |
|
Note: Pins designated should be in the closed position. | |||||
|
CPU SPEED SELECTION (AMD) | ||||
|
CPU speed |
Clock speed |
Multiplier |
JP1 |
JP5 |
|
75MHz |
50MHz |
1.5x |
4 & 7, 5 & 8, 6 & 9 |
Open |
|
90MHz |
60MHz |
1.5x |
4 & 7, 5 & 8, 6 & 9 |
Open |
|
100MHz |
66MHz |
1.5x |
4 & 7, 5 & 8, 6 & 9 |
Open |
|
Note: Pins designated should be in the closed position. | ||||
|
CPU SPEED SELECTION (AMD, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP7 |
JP8 |
JP35 |
|
75MHz |
50MHz |
1.5x |
1 & 2 |
1 & 2 |
1 & 2 |
|
90MHz |
60MHz |
1.5x |
2 & 3 |
1 & 2 |
1 & 2 |
|
100MHz |
66MHz |
1.5x |
1 & 2 |
2 & 3 |
1 & 2 |
|
Note: Pins designated should be in the closed position. | |||||
|
CPU SPEED SELECTION (INTEL) | ||||
|
CPU speed |
Clock speed |
Multiplier |
JP1 |
JP5 |
|
75MHz |
50MHz |
1.5x |
4 & 7, 5 & 8, 6 & 9 |
Open |
|
90MHz |
60MHz |
1.5x |
4 & 7, 5 & 8, 6 & 9 |
Open |
|
100MHz |
66MHz |
1.5x |
4 & 7, 5 & 8, 6 & 9 |
Open |
|
120MHz |
60MHz |
2x |
4 & 7, 5 & 8, 6 & 9 |
3 & 4 |
|
125MHz |
50MHz |
2.5x |
4 & 7, 5 & 8, 6 & 9 |
1 & 2, 3 & 4 |
|
133MHz |
66MHz |
2x |
4 & 7, 5 & 8, 6 & 9 |
3 & 4 |
|
150MHz |
60MHz |
2.5x |
4 & 7, 5 & 8, 6 & 9 |
1 & 2, 3 & 4 |
|
150MHz (P55C) |
60MHz |
2.5x |
1 & 4, 2 & 5, 3 & 6 |
1 & 2, 3 & 4 |
|
166MHz |
66MHz |
2.5x |
4 & 7, 5 & 8, 6 & 9 |
1 & 2, 3 & 4 |
|
166MHz (P55C) |
66MHz |
2.5x |
1 & 4, 2 & 5, 3 & 6 |
1 & 2, 3 & 4 |
|
180MHz |
60MHz |
3x |
4 & 7, 5 & 8, 6 & 9 |
1 & 2 |
|
200MHz |
66MHz |
3x |
4 & 7, 5 & 8, 6 & 9 |
1 & 2 |
|
200MHz (P55C) |
66MHz |
3x |
1 & 4, 2 & 5, 3 & 6 |
1 & 2 |
|
Note: Pins designated should be in the closed position. | ||||
|
CPU SPEED SELECTION (INTEL, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP7 |
JP8 |
JP35 |
|
75MHz |
50MHz |
1.5x |
1 & 2 |
1 & 2 |
1 & 2 |
|
90MHz |
60MHz |
1.5x |
2 & 3 |
1 & 2 |
1 & 2 |
|
100MHz |
66MHz |
1.5x |
1 & 2 |
2 & 3 |
1 & 2 |
|
120MHz |
60MHz |
2x |
2 & 3 |
1 & 2 |
1 & 2 |
|
125MHz |
50MHz |
2.5x |
1 & 2 |
1 & 2 |
1 & 2 |
|
133MHz |
66MHz |
2x |
1 & 2 |
2 & 3 |
1 & 2 |
|
150MHz |
60MHz |
2.5x |
2 & 3 |
1 & 2 |
1 & 2 |
|
150MHz (P55C) |
60MHz |
2.5x |
2 & 3 |
1 & 2 |
1 & 2 |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
2 & 3 |
1 & 2 |
|
166MHz (P55C) |
66MHz |
2.5x |
1 & 2 |
2 & 3 |
1 & 2 |
|
180MHz |
60MHz |
3x |
2 & 3 |
1 & 2 |
1 & 2 |
|
200MHz |
66MHz |
3x |
1 & 2 |
2 & 3 |
1 & 2 |
|
200MHz (P55C) |
66MHz |
3x |
1 & 2 |
2 & 3 |
1 & 2 |
|
Note: Pins designated should be in the closed position. | |||||
