FAMOUS TECHNOLOGY CO., LTD.
MP-586IVX
|
Processor |
CX M1/AM K5/Pentium |
|
Processor Speed |
75/90/100/120/125/133/150/166/180/200MHz |
|
Chip Set |
Intel |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
128MB (EDO supported) |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB |
|
BIOS |
Award |
|
Dimensions |
280mm x 220mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), cache slot, USB connector |
|
NPU Options |
None |
|

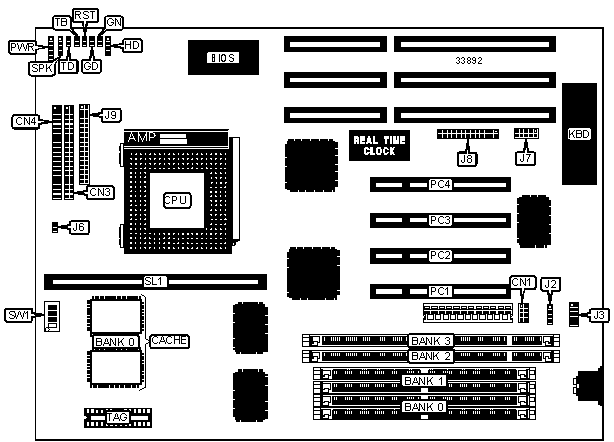

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
USB connector |
CN1 |
Parallel port |
J8 |
|
IDE interface 1 |
CN3 |
Floppy drive interface |
J9 |
|
IDE interface 2 |
CN4 |
32-bit PCI slots |
PC1 - PC4 |
|
Green PC LED |
GD |
Power LED & keylock |
PWR |
|
Green PC connector |
GN |
Reset switch |
RST |
|
IDE interface LED |
HD |
Cache slot |
SL1 |
|
PS/2 mouse interface |
J2 |
Speaker |
SPK |
|
Serial port 2 |
J3 |
Turbo switch |
TB |
|
Chassis fan power |
J6 |
Turbo LED |
TD |
|
Serial port 1 |
J7 | ||
|
DRAM/DIMM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
8MB |
(2) 1M x 36 |
None |
None |
None |
|
8MB |
None |
None |
(1) 1M x 64 |
None |
|
16MB |
None |
None |
(1) 1M x 64 |
(1) 1M x 64 |
|
16MB |
(2) 2M x 36 |
None |
None |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
None |
None |
|
16MB |
None |
None |
(1) 2M x 64 |
None |
|
18MB |
(2) 2M x 36 |
(2) 256K x 36 |
None |
None |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
None |
None |
|
32MB |
None |
None |
(1) 2M x 64 |
(1) 2M x 64 |
|
32MB |
(2) 4M x 36 |
None |
None |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
None |
None |
|
32MB |
None |
None |
(1) 4M x 64 |
None |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
None |
None |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
None |
None |
|
64MB |
None |
None |
(1) 4M x 64 |
(1) 4M x 64 |
|
64MB |
(2) 8M x 36 |
None |
None |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
None |
None |
|
64MB |
None |
None |
(1) 8M x 64 |
None |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
None |
None |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
None |
None |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
None |
None |
|
128MB |
None |
None |
(1) 8M x 64 |
(1) 8M x 64 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
None |
None |
|
Note: Board accepts EDO memory. Board also accepts x 72 DIMMs. | ||||
|
CACHE CONFIGURATION | |||
|
Size |
Bank 0 |
SL1 |
TAG |
|
256KB |
(2) 32K x 32 |
Not installed |
Unidentified |
|
512KB |
(2) 32K x 32 |
256KB module installed |
Unidentified |
|
CPU SPEED SELECTION (CYRIX) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
120MHz |
50MHz |
2x |
On |
Off |
On |
On |
|
133MHz |
55MHz |
2x |
On |
Off |
On |
Off |
|
150MHz |
60MHz |
2x |
On |
Off |
Off |
On |
|
166MHz |
55MHz |
2x |
On |
Off |
Off |
Off |
|
CPU SPEED SELECTION (AMD) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
75MHz |
50MHz |
1.5x |
Off |
Off |
On |
On |
|
90MHz |
60MHz |
1.5x |
Off |
Off |
Off |
On |
|
100MHz |
66MHz |
1.5x |
Off |
Off |
Off |
Off |
|
100MHz |
50MHz |
1.5x |
Off |
Off |
On |
On |
|
120MHz |
60MHz |
1.5x |
Off |
Off |
Off |
On |
|
133MHz |
66MHz |
1.5x |
Off |
Off |
Off |
Off |
|
150MHz |
60MHz |
2x |
On |
Off |
Off |
On |
|
166MHz |
66MHz |
2x |
On |
Off |
Off |
Off |
|
CPU SPEED SELECTION (INTEL) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
75MHz |
50MHz |
1.5x |
Off |
Off |
On |
On |
|
90MHz |
60MHz |
1.5x |
Off |
Off |
Off |
On |
|
100MHz |
66MHz |
1.5x |
Off |
Off |
Off |
Off |
|
120MHz |
60MHz |
2x |
On |
Off |
Off |
On |
|
125MHz |
50MHz |
2.5x |
On |
On |
On |
On |
|
133MHz |
66MHz |
2x |
On |
Off |
Off |
Off |
|
150MHz |
60MHz |
2.5x |
On |
On |
Off |
On |
|
166MHz |
66MHz |
2.5x |
On |
On |
Off |
Off |
|
180MHz |
60MHz |
3x |
Off |
On |
Off |
On |
|
200MHz |
66MHz |
3x |
Off |
On |
Off |
Off |
