FIRST INTERNATIONAL COMPUTER, INC.
PN-3000
|
Processor |
Pentium |
|
Processor Speed |
90/100MHz |
|
Chip Set |
Intel |
|
Max. Onboard DRAM |
512MB |
|
Cache |
256/512KB (on external cache card) |
|
BIOS |
Unidentified |
|
Dimensions |
355mm x 304mm |
|
I/O Options |
External cache card, 32-bit PCI slots (3), floppy drive interface, IDE interface, parallel port, PS/2 mouse port, PS/2 mouse interface, serial ports (2) |
|
NPU Options |
None |
|

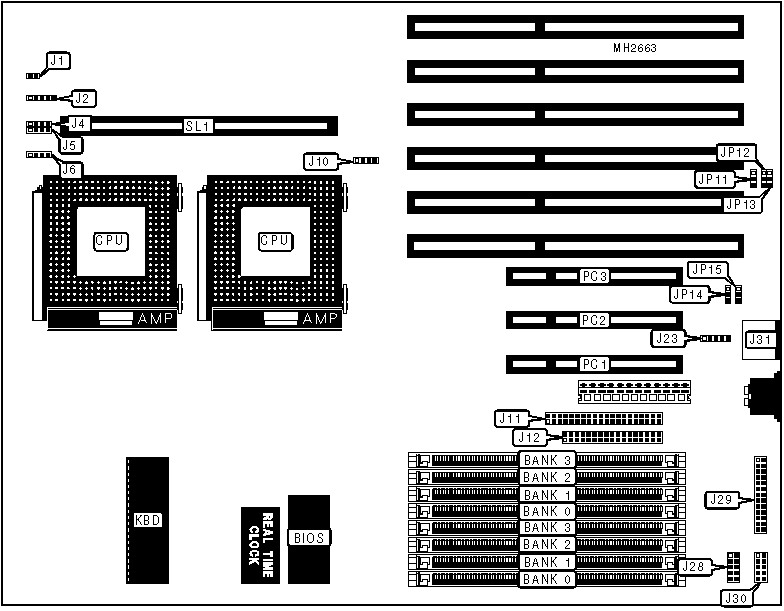

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Reset switch |
J1 |
PS/2 mouse interface |
J23 |
|
Power LED & keylock |
J2 |
Serial port 1 |
J28 |
|
IDE interface LED |
J4 |
Parallel port |
J29 |
|
Speaker |
J5 |
Serial port 2 |
J30 |
|
Chassis fan power |
J6 |
PS/2 mouse port |
J31 |
|
Chassis fan power |
J10 |
32-bit PCI slots |
PC1 - PC3 |
|
IDE interface |
J11 |
External cache slot |
SL1 |
|
Floppy drive interface |
J12 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Jumper |
Position | |
|
» |
Parallel port IRQ select IRQ7 |
JP11 |
pins 1 & 2 closed |
|
Parallel port IRQ select IRQ5 |
JP11 |
pins 2 & 3 closed | |
|
» |
ECP mode DACK select DACK 0 |
JP12 |
pins 1 & 2 closed |
|
ECP mode DACK select DACK 1 |
JP12 |
pins 2 & 3 closed | |
|
» |
ECP mode DRQ select DRQ0 |
JP13 |
pins 1 & 2 closed |
|
ECP mode DRQ select DRQ1 |
JP13 |
pins 2 & 3 closed | |
|
» |
BIOS type select normal operation |
JP14 |
pins 2 & 3 closed |
|
BIOS type select update |
JP14 |
pins 1 & 2 closed | |
|
» |
CMOS memory normal operation |
JP15 |
pins 2 & 3 closed |
|
CMOS memory clear |
JP15 |
pins 1 & 2 closed | |
|
DRAM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
2MB |
(2) 256K x 36 |
NONE |
NONE |
NONE |
|
4MB |
(2) 512K x 36 |
NONE |
NONE |
NONE |
|
4MB |
(2) 256K x 36 |
(2) 256K x 36 |
NONE |
NONE |
|
6MB |
(2) 512K x 36 |
(2) 256K x 36 |
NONE |
NONE |
|
6MB |
(2) 256K x 36 |
(2) 512K x 36 |
NONE |
NONE |
|
8MB |
(2) 1M x 36 |
NONE |
NONE |
NONE |
|
8MB |
(2) 512K x 36 |
(2) 512K x 36 |
NONE |
NONE |
|
8MB |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
10MB |
(2) 1M x 36 |
(2) 256K x 36 |
NONE |
NONE |
|
10MB |
(2) 512K x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
10MB |
(2) 256K x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
NONE |
|
10MB |
(2) 256K x 36 |
(2) 1M x 36 |
NONE |
NONE |
|
12MB |
(2) 1M x 36 |
(2) 512K x 36 |
NONE |
NONE |
|
12MB |
(2) 512K x 36 |
(2) 1M x 36 |
NONE |
NONE |
|
12MB |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
NONE |
|
12MB |
(2) 512K x 36 |
(2) 1M x 36 |
NONE |
NONE |
|
14MB |
(2) 1M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
14MB |
(2) 256K x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
NONE |
NONE |
|
16MB |
(2) 2M x 36 |
NONE |
NONE |
NONE |
|
DRAM CONFIGURATION (CON’T) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
16MB |
(2) 1M x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
NONE |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
18MB |
(2) 2M x 36 |
(2) 256K x 36 |
NONE |
NONE |
|
18MB |
(2) 256K x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
NONE |
|
18MB |
(2) 256K x 36 |
(2) 2M x 36 |
NONE |
NONE |
|
20MB |
(2) 2M x 36 |
(2) 512K x 36 |
NONE |
NONE |
|
20MB |
(2) 1M x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
|
20MB |
(2) 512K x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
NONE |
|
20MB |
(2) 512K x 36 |
(2) 2M x 36 |
NONE |
NONE |
|
22MB |
(2) 2M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
24MB |
(2) 2M x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
NONE |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
NONE |
NONE |
|
24MB |
(2) 1M x 36 |
(2) 2M x 36 |
NONE |
NONE |
|
26MB |
(2) 256K x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
28MB |
(2) 2M x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
|
28MB |
(2) 512K x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 4M x 36 |
NONE |
NONE |
NONE |
|
32MB |
(2) 2M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
NONE |
|
34MB |
(2) 4M x 36 |
(2) 256K x 36 |
NONE |
NONE |
|
34MB |
(2) 256K x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
NONE |
|
34MB |
(2) 256K x 36 |
(2) 4M x 36 |
NONE |
NONE |
|
36MB |
(2) 4M x 36 |
(2) 512K x 36 |
NONE |
NONE |
|
36MB |
(2) 512K x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
NONE |
|
36MB |
(2) 512K x 36 |
(2) 4M x 36 |
NONE |
NONE |
|
38MB |
(2) 4M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
40MB |
(2) 4M x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
NONE |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
NONE |
NONE |
|
40MB |
(2) 2M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
40MB |
(2) 1M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
NONE |
|
40MB |
(2) 1M x 36 |
(2) 4M x 36 |
NONE |
NONE |
|
44MB |
(2) 4M x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
NONE |
NONE |
|
48MB |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
NONE |
|
48MB |
(2) 2M x 36 |
(2) 4M x 36 |
NONE |
NONE |
|
50MB |
(2) 256K x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
52MB |
(2) 512K x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
56MB |
(2) 1M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
NONE |
NONE |
NONE |
|
64MB |
(2) 4M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
NONE |
|
DRAM CONFIGURATION (CON’T) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
NONE |
NONE |
|
64MB |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
66MB |
(2) 8M x 36 |
(2) 256K x 36 |
NONE |
NONE |
|
66MB |
(2) 256K x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
NONE |
|
66MB |
(2) 256K x 36 |
(2) 8M x 36 |
NONE |
NONE |
|
68MB |
(2) 8M x 36 |
(2) 512K x 36 |
NONE |
NONE |
|
68MB |
(2) 512K x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
NONE |
|
68MB |
(2) 512K x 36 |
(2) 8M x 36 |
NONE |
NONE |
|
70MB |
(2) 8M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
72MB |
(2) 8M x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
NONE |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
NONE |
NONE |
|
72MB |
(2) 1M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
NONE |
|
72MB |
(2) 1M x 36 |
(2) 8M x 36 |
NONE |
NONE |
|
76MB |
(2) 8M x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
|
80MB |
(2) 8M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
NONE |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
NONE |
NONE |
|
80MB |
(2) 4M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
80MB |
(2) 2M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
NONE |
|
80MB |
(2) 2M x 36 |
(2) 8M x 36 |
NONE |
NONE |
|
88MB |
(2) 8M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
NONE |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
NONE |
NONE |
|
96MB |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
NONE |
|
96MB |
(2) 4M x 36 |
(2) 8M x 36 |
NONE |
NONE |
|
98MB |
(2) 256K x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
104MB |
(2) 1M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
112MB |
(2) 8M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
112MB |
(2) 2M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 16M x 36 |
NONE |
NONE |
NONE |
|
128MB |
(2) 8M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
NONE |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
NONE |
NONE |
|
128MB |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
130MB |
(2) 16M x 36 |
(2) 256K x 36 |
NONE |
NONE |
|
130MB |
(2) 256K x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
NONE |
|
130MB |
(2) 256K x 36 |
(2) 16M x 36 |
NONE |
NONE |
|
132MB |
(2) 16M x 36 |
(2) 512K x 36 |
NONE |
NONE |
|
132MB |
(2) 512K x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
NONE |
|
132MB |
(2) 512K x 36 |
(2) 16M x 36 |
NONE |
NONE |
|
134MB |
(2) 16M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
136MB |
(2) 16M x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
NONE |
|
136MB |
(2) 16M x 36 |
(2) 1M x 36 |
NONE |
NONE |
|
136MB |
(2) 1M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
NONE |
|
136MB |
(2) 1M x 36 |
(2) 16M x 36 |
NONE |
NONE |
|
140MB |
(2) 16M x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
|
DRAM CONFIGURATION (CON’T) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
144MB |
(2) 16M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
NONE |
|
144MB |
(2) 16M x 36 |
(2) 2M x 36 |
NONE |
NONE |
|
144MB |
(2) 2M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
NONE |
|
144MB |
(2) 2M x 36 |
(2) 16M x 36 |
NONE |
NONE |
|
152MB |
(2) 16M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
160MB |
(2) 16M x 36 |
(2) 4M x 36 |
NONE |
NONE |
|
160MB |
(2) 8M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
160MB |
(2) 4M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
NONE |
|
160MB |
(2) 4M x 36 |
(2) 16M x 36 |
NONE |
NONE |
|
192MB |
(2) 16M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
NONE |
|
192MB |
(2) 16M x 36 |
(2) 8M x 36 |
NONE |
NONE |
|
192MB |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
NONE |
|
192MB |
(2) 8M x 36 |
(2) 16M x 36 |
NONE |
NONE |
|
194MB |
(2) 256K x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
196MB |
(2) 512K x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
200MB |
(2) 1M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
208MB |
(2) 2M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
224MB |
(2) 16M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
224MB |
(2) 4M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
256MB |
(2) 16M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
NONE |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
NONE |
NONE |
|
256MB |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
258MB |
(2) 256K x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
NONE |
|
260MB |
(2) 512K x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
NONE |
|
264MB |
(2) 1M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
NONE |
|
272MB |
(2) 2M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
NONE |
|
288MB |
(2) 4M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
NONE |
|
320MB |
(2) 16M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
320MB |
(2) 8M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
NONE |
|
384MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
NONE |
|
386MB |
(2) 256K x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
388MB |
(2) 512K x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
392MB |
(2) 1M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
400MB |
(2) 2M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
416MB |
(2) 4M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
448MB |
(2) 8M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
512MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
