CHAINTECH COMPUTER COMPANY, LTD.
5IFM
|
Processor |
CX6X86/Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/180/200MHz |
|
Chip Set |
Intel |
|
Maximum Onboard Memory |
256MB |
|
Cache |
256/512KB |
|
BIOS |
Award |
|
Dimensions |
280mm x 220mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), cache slot, IR connector |
|
NPU Options |
None |
|

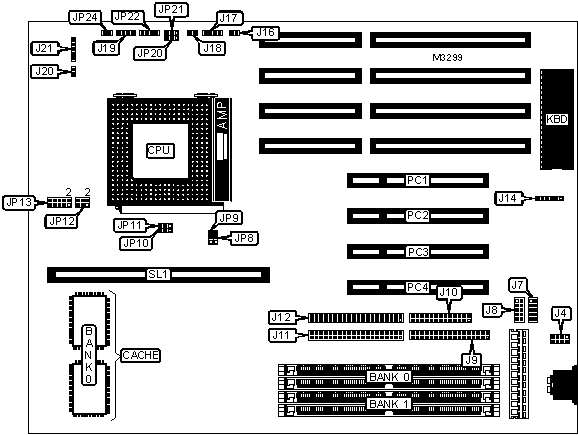

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
PS/2 mouse interface |
J4 |
IDE interface LED |
J17 |
|
Serial port 2 |
J7 |
Green PC LED |
J18 |
|
Serial port 1 |
J8 |
Speaker |
J19 |
|
Floppy drive interface |
J9 |
Reset switch |
J20 |
|
Parallel port |
J10 |
Power LED & keylock |
J21 |
|
IDE interface 1 |
J11 |
Chassis fan power |
JP22 |
|
IDE interface 2 |
J12 |
Green PC connector |
JP24 |
|
IR connector |
J14 |
32-bit PCI slots |
PC1 - PC4 |
|
Turbo LED |
J16 |
Cache slot |
SL1 |
|
DRAM | ||
|
Size |
Bank 0 |
Bank 1 |
|
4MB |
(2) 512K x 36 |
None |
|
4MB |
(2) 256K x 36 |
(2) 256K x 36 |
|
6MB |
(2) 512K x 36 |
(2) 256K x 36 |
|
6MB |
(2) 256K x 36 |
(2) 512K x 36 |
|
8MB |
(2) 1M x 36 |
None |
|
8MB |
(2) 512K x 36 |
(2) 512K x 36 |
|
10MB |
(2) 1M x 36 |
(2) 256K x 36 |
|
10MB |
(2) 256K x 36 |
(2) 1M x 36 |
|
12MB |
(2) 1M x 36 |
(2) 512K x 36 |
|
12MB |
(2) 512K x 36 |
(2) 1M x 36 |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
18MB |
(2) 2M x 36 |
(2) 256K x 36 |
|
18MB |
(2) 256K x 36 |
(2) 2M x 36 |
|
20MB |
(2) 2M x 36 |
(2) 512K x 36 |
|
20MB |
(2) 512K x 36 |
(2) 2M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 1M x 36 |
(2) 2M x 36 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
34MB |
(2) 4M x 36 |
(2) 256K x 36 |
|
34MB |
(2) 256K x 36 |
(2) 4M x 36 |
|
36MB |
(2) 4M x 36 |
(2) 512K x 36 |
|
36MB |
(2) 512K x 36 |
(2) 4M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
40MB |
(2) 1M x 36 |
(2) 4M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
|
48MB |
(2) 2M x 36 |
(2) 4M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
DRAM (CON’T) | ||
|
Size |
Bank 0 |
Bank 1 |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
66MB |
(2) 8M x 36 |
(2) 256K x 36 |
|
66MB |
(2) 256K x 36 |
(2) 8M x 36 |
|
68MB |
(2) 8M x 36 |
(2) 512K x 36 |
|
68MB |
(2) 512K x 36 |
(2) 8M x 36 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
|
72MB |
(2) 1M x 36 |
(2) 8M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
80MB |
(2) 2M x 36 |
(2) 8M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
|
96MB |
(2) 4M x 36 |
(2) 8M x 36 |
|
128MB |
(2) 16M x 36 |
None |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
130MB |
(2) 16M x 36 |
(2) 256K x 36 |
|
132MB |
(2) 16M x 36 |
(2) 512K x 36 |
|
136MB |
(2) 16M x 36 |
(2) 1M x 36 |
|
144MB |
(2) 16M x 36 |
(2) 2M x 36 |
|
160MB |
(2) 16M x 36 |
(2) 4M x 36 |
|
192MB |
(2) 16M x 36 |
(2) 8M x 36 |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
|
Note: Board accepts EDO & FP memory. | ||
|
CACHE SIZE | ||
|
Size |
Bank 0 |
SL1 |
|
256KB (A) |
None |
Installed |
|
256KB (B) |
(2) 32K x 32 |
Not installed |
|
512KB |
(2) 32K x 32 |
Installed |
|
CACHE JUMPER | ||
|
Size |
JP8 |
JP9 |
|
256KB (A) |
Open |
Open |
|
256KB (B) |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
512KB |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
CPU TYPE/SPEED/VOLTAGE | ||||||
|
CPU type |
Speed |
Voltage |
Multiplier |
JP10 |
JP11 |
JP12 |
|
Intel |
75MHz |
3.3v |
1.5x |
1 & 2 |
1 & 2 |
1 & 2, 3 & 4, 5 & 6 |
|
Intel |
90MHz |
3.3v |
1.5x |
2 & 3 |
1 & 2 |
1 & 2, 3 & 4, 5 & 6 |
|
Intel |
90MHz |
3.4v |
1.5x |
2 & 3 |
1 & 2 |
1 & 2, 3 & 4, 5 & 6 |
|
Intel |
90MHz |
3.5v |
1.5x |
2 & 3 |
1 & 2 |
1 & 2, 3 & 4, 5 & 6 |
|
Intel |
100MHz |
3.3v |
1.5x |
1 & 2 |
2 & 3 |
1 & 2, 3 & 4, 5 & 6 |
|
Intel |
100MHz |
3.4v |
1.5x |
1 & 2 |
2 & 3 |
1 & 2, 3 & 4, 5 & 6 |
|
Cyrix |
120MHz |
3.3v |
1.5x |
1 & 2 |
2 & 3 |
1 & 2, 3 & 4, 5 & 6 |
|
Intel |
120MHz |
3.3v |
2x |
2 & 3 |
1 & 2 |
1 & 2, 3 & 4, 5 & 6 |
|
Cyrix |
133MHz |
3.3v |
2x |
2 & 3 |
2 & 3 |
1 & 2, 3 & 4, 5 & 6 |
|
Intel |
133MHz |
3.5v |
2x |
1 & 2 |
2 & 3 |
1 & 2, 3 & 4, 5 & 6 |
|
Cyrix |
150MHz |
3.3v |
2x |
2 & 3 |
1 & 2 |
1 & 2, 3 & 4, 5 & 6 |
|
Intel |
150MHz |
3.5v |
2.5x |
2 & 3 |
1 & 2 |
1 & 2, 3 & 4, 5 & 6 |
|
Cyrix |
166MHz |
3.3v |
2x |
1 & 2 |
2 & 3 |
1 & 2, 3 & 4, 5 & 6 |
|
Intel |
166MHz |
3.5v |
2.5x |
1 & 2 |
2 & 3 |
1 & 2, 3 & 4, 5 & 6 |
|
Intel |
180MHz |
3.5v |
3x |
2 & 3 |
1 & 2 |
1 & 2, 3 & 4, 5 & 6 |
|
Intel |
200MHz |
3.3v |
2.5x |
1 & 2 |
2 & 3 |
Open |
|
Intel |
200MHz |
3.5v |
3x |
1 & 2 |
2 & 3 |
1 & 2, 3 & 4, 5 & 6 |
|
CPU TYPE/SPEED/VOLTAGE (CON’T) | ||||||
|
CPU type |
Speed |
Voltage |
Multiplier |
JP13 |
JP20 |
JP21 |
|
Intel |
75MHz |
3.3v |
1.5x |
1 & 2, 7 & 8 |
2 & 3 |
2 & 3 |
|
Intel |
90MHz |
3.3v |
1.5x |
1 & 2, 7 & 8 |
2 & 3 |
2 & 3 |
|
Intel |
90MHz |
3.4v |
1.5x |
3 & 4, 7 & 8 |
2 & 3 |
2 & 3 |
|
Intel |
90MHz |
3.5v |
1.5x |
5 & 6, 7 & 8 |
2 & 3 |
2 & 3 |
|
Intel |
100MHz |
3.3v |
1.5x |
1 & 2, 7 & 8 |
2 & 3 |
2 & 3 |
|
Intel |
100MHz |
3.4v |
1.5x |
3 & 4, 7 & 8 |
2 & 3 |
2 & 3 |
|
Cyrix |
120MHz |
3.3v |
1.5x |
1 & 2, 7 & 8 |
2 & 3 |
2 & 3 |
|
Intel |
120MHz |
3.3v |
2x |
1 & 2, 7 & 8 |
2 & 3 |
1 & 2 |
|
Cyrix |
133MHz |
3.3v |
2x |
1 & 2, 7 & 8 |
2 & 3 |
1 & 2 |
|
Intel |
133MHz |
3.5v |
2x |
5 & 6, 7 & 8 |
2 & 3 |
1 & 2 |
|
Cyrix |
150MHz |
3.3v |
2x |
1 & 2, 7 & 8 |
2 & 3 |
1 & 2 |
|
Intel |
150MHz |
3.5v |
2.5x |
5 & 6, 7 & 8 |
1 & 2 |
1 & 2 |
|
Cyrix |
166MHz |
3.3v |
2x |
1 & 2, 7 & 8 |
2 & 3 |
1 & 2 |
|
Intel |
166MHz |
3.5v |
2.5x |
5 & 6, 7 & 8 |
1 & 2 |
1 & 2 |
|
Intel |
180MHz |
3.5v |
3x |
5 & 6, 7 & 8 |
1 & 2 |
2 & 3 |
|
Intel |
200MHz |
3.3v |
2.5x |
1 & 2, 9 & 10 |
1 & 2 |
2 & 3 |
|
Intel |
200MHz |
3.5v |
3x |
5 & 6, 7 & 8 |
1 & 2 |
2 & 3 |
