ASUS COMPUTER INTERNATIONAL
P/I-P55T2P4 (REV. 3.10)
|
Processor |
CX M1/AM K5/Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/200MHz |
|
Chip Set |
Intel |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
256MB (EDO supported) |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB |
|
BIOS |
Unidentified |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), cache slot, IR connector, USB connector, MediaBus slot |
|
NPU Options |
None |

|

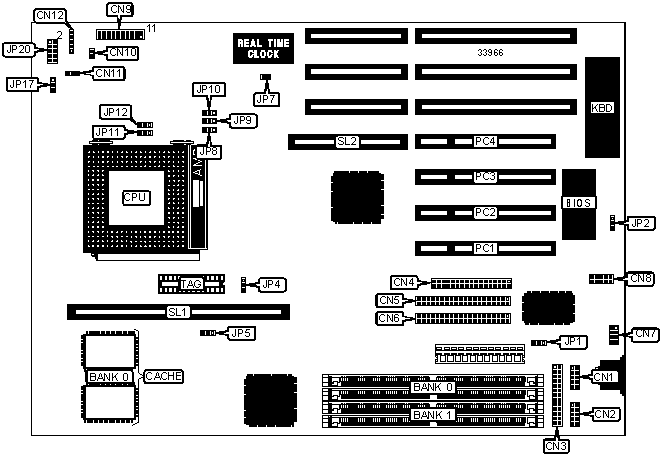

CONNECTIONS |
|||
|
Purpose |
Location |
Purpose |
Location |
|
Serial port 1 |
CN1 |
Turbo LED |
CN9 pins 12 & 13 |
|
Serial port 2 |
CN2 |
Green PC connector |
CN9 pins 14 & 15 |
|
Parallel port |
CN3 |
Reset switch |
CN9 pins 19 & 20 |
|
Floppy drive interface |
CN4 |
IDE interface LED |
CN10 |
|
IDE interface 1 |
CN5 |
Chassis fan power |
CN11 |
|
IDE interface 2 |
CN6 |
IR connector |
CN12 |
|
PS/2 mouse interface |
CN7 |
32-bit PCI slots |
PC1 - PC4 |
|
USB connector |
CN8 |
Cache slot |
SL1 |
|
Power LED & keylock |
CN9 pins 1 - 5 |
MediaBus slot |
SL2 |
|
Speaker |
CN9 pins 7 - 10 |
|
|
|
USER CONFIGURABLE SETTINGS |
|||
|
Function |
Label |
Position |
|
|
» |
On board I/O enabled |
JP1 |
Pins 1 & 2 closed |
|
|
On board I/O disabled |
JP1 |
Pins 2 & 3 closed |
|
» |
Flash BIOS normal operation |
JP2 |
Pins 1 & 2 closed |
|
|
Flash BIOS boot block enabled |
JP2 |
Pins 2 & 3 closed |
|
» |
CMOS memory normal operation |
JP7 |
Open |
|
|
CMOS memory clear |
JP7 |
Closed |
|
DRAM CONFIGURATION |
||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
128MB |
(2) 16M x 36 |
None |
|
136MB |
(2) 16M x 36 |
(2) 1M x 36 |
|
144MB |
(2) 16M x 36 |
(2) 2M x 36 |
|
160MB |
(2) 16M x 36 |
(2) 4M x 36 |
|
192MB |
(2) 16M x 36 |
(2) 8M x 36 |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
|
Note: Board accepts EDO memory. Banks are interchangeable. |
||
|
CACHE CONFIGURATION |
|||
|
Size |
Bank 0 |
SL1 |
TAG |
|
256KB (A) |
(2) 32K x 32 |
Not installed |
(1) 16K/32K x 8 |
|
256KB (B) |
None |
256KB module installed |
(1) 16K/32K x 8 |
|
512KB (A) |
(2) 64K x 32 |
Not installed |
(1) 16K/32K x 8 |
|
512KB (B) |
None |
512KB module installed |
(1) 16K/32K x 8 |
|
512KB (C) |
(2) 32K x 32 |
256KB module installed |
(1) 16K/32K x 8 |
|
Note: If cache module has TAG installed, leave TAG socket empty. |
|||
|
CACHE JUMPER CONFIGURATION |
|
|
Size |
JP5 |
|
256KB (A) |
Pins 1 & 2 closed |
|
256KB (B) |
Pins 1 & 2 closed |
|
512KB (A) |
Pins 2 & 3 closed |
|
512KB (B) |
Pins 2 & 3 closed |
|
512KB (C) |
Pins 2 & 3 closed |
|
CACHEABLE SIZE CONFIGURATION |
||
|
Size |
JP4 |
|
|
» |
64MB(burst or M cache) |
Pins 1 & 2 closed |
|
|
512MB (burst only) |
Pins 2 & 3 closed |
|
CPU SPEED SELECTION (CYRIX) |
|||||||
|
CPU speed |
Clock speed |
Multiplier |
JP8 |
JP9 |
JP10 |
JP11 |
JP12 |
|
166MHz |
66MHz |
2x |
2 & 3 |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
|
Note: Pins designated should be in the closed position. |
|||||||
|
CPU SPEED SELECTION (AMD) |
|||||||
|
CPU speed |
Clock speed |
Multiplier |
JP8 |
JP9 |
JP10 |
JP11 |
JP12 |
|
75MHz |
50MHz |
1.5x |
2 & 3 |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
|
90MHz |
60MHz |
1.5x |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
|
100MHz |
66MHz |
1.5x |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
1 & 2 |
|
Note: Pins designated should be in the closed position. |
|||||||
|
CPU SPEED SELECTION (INTEL) |
|||||||
|
CPU speed |
Clock speed |
Multiplier |
JP8 |
JP9 |
JP10 |
JP11 |
JP12 |
|
75MHz |
50MHz |
1.5x |
2 & 3 |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
|
90MHz |
60MHz |
1.5x |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
|
100MHz |
66MHz |
1.5x |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
1 & 2 |
|
120MHz |
60MHz |
2x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
|
133MHz |
66MHz |
2x |
2 & 3 |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
|
150MHz |
60MHz |
2.5x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
|
166MHz |
66MHz |
2.5x |
2 & 3 |
1 & 2 |
2 & 3 |
2 & 3 |
2 & 3 |
|
200MHz |
66MHz |
3x |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
2 & 3 |
|
Note: Pins designated should be in the closed position. |
|||||||
|
CPU VOLTAGE SELECTION (SINGLE) |
||
|
Voltage |
JP17 |
|
|
» |
3.3v - 3.465v |
Pins 1 & 2 closed |
|
|
3.4v - 3.6v |
Pins 2 & 3 closed |
|
CPU VOLTAGE SELECTION (DUAL) |
|
|
Voltage |
JP20 |
|
2.5v |
Pins 1 & 2 closed |
|
2.7v |
Pins 3 & 4 closed |
|
2.8v |
Pins 5 & 6 closed |
|
2.9v |
Pins 7 & 8 closed |
