ANSEL COMMUNICATIONS, INC.
ANSELSTATION
|
Processor |
CX486S/UMCU5S/80486SX/SL80486SX/CX486DX/80486DX/ SL80486DX/AM486DX2/(SL)AM486DX2(WT)/(SL)AM486DX2(WB)/ 80486DX2/SL80486DX2/AM486DX4/(SL)AM486DX4(WB)/ (SL)486DX4(WT)/80486DX4/P24D/P24T/CX5X86 |
|
Processor Speed |
25/33/40/50(internal)/50/66(internal)/75(internal)/100(internal)MHz |
|
Chip Set |
UMC |
|
Video Chip Set |
AGI |
|
Maximum Onboard Memory |
64MB |
|
Maximum Video Memory |
1MB |
|
Cache |
None |
|
BIOS |
Award |
|
Dimensions |
235mm x 186mm |
|
I/O Options |
Floppy drive interface, IDE interface, parallel port, PS/2 mouse port, serial ports (2), VGA port, riser slot, BNC connector, RJ-45 connector |
|
NPU Options |
None |
|

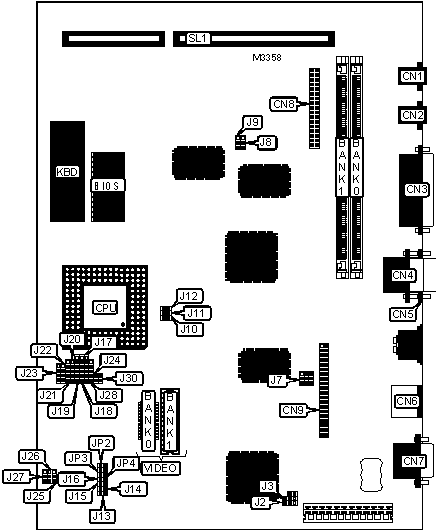

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
BNC connector |
CN1 |
VGA port |
CN7 |
|
RJ-45 connector |
CN2 |
Floppy drive interface |
CN8 |
|
Parallel port |
CN3 |
IDE interface |
CN9 |
|
Serial port 2 |
CN4 |
Power LED & keylock |
J28 |
|
Serial port 1 |
CN5 |
Transmit LED |
J30 |
|
PS/2 mouse port |
CN6 |
Riser slot |
SL1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
IDE interface enabled |
J7 |
Pins 2 & 3 closed | |
|
IDE interface disabled |
J7 |
Pins 1 & 2 closed | |
|
Standard DRAM interface enabled |
J13 |
Open | |
|
75MHz DRAM clock enabled |
J13 |
Closed | |
|
Additional DMCLK for RAS precharge time (for 256K x 16) |
J14 |
Closed | |
|
VGA mode select interlaced |
J15 |
Closed | |
|
VGA mode select non-interlaced |
J15 |
Open | |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
1MB |
(1) 256K x 36 |
None |
|
2MB |
(1) 256K x 36 |
(1) 256K x 36 |
|
2MB |
(1) 512K x 36 |
None |
|
3MB |
(1) 512K x 36 |
(1) 256K x 36 |
|
3MB |
(1) 256K x 36 |
(1) 512K x 36 |
|
4MB |
(1) 1M x 36 |
None |
|
4MB |
(1) 512K x 36 |
(1) 512K x 36 |
|
5MB |
(1) 1M x 36 |
(1) 256K x 36 |
|
5MB |
(1) 256K x 36 |
(1) 1M x 36 |
|
6MB |
(1) 1M x 36 |
(1) 512K x 36 |
|
8MB |
(1) 2M x 36 |
None |
|
8MB |
(1) 1M x 36 |
(1) 1M x 36 |
|
9MB |
(1) 256K x 36 |
(1) 2M x 36 |
|
10MB |
(1) 2M x 36 |
(1) 512K x 36 |
|
12MB |
(1) 2M x 36 |
(1) 1M x 36 |
|
12MB |
(1) 1M x 36 |
(1) 2M x 36 |
|
16MB |
(1) 2M x 36 |
(1) 2M x 36 |
|
16MB |
(1) 4M x 36 |
None |
|
18MB |
(1) 4M x 36 |
(1) 512K x 36 |
|
20MB |
(1) 4M x 36 |
(1) 1M x 36 |
|
32MB |
(1) 8M x 36 |
None |
|
32MB |
(1) 4M x 36 |
(1) 4M x 36 |
|
64MB |
(1) 8M x 36 |
(1) 8M x 36 |
|
VIDEO MEMORY CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
512KB |
(1) 256K x 16 |
None |
|
1MB |
(1) 256K x 16 |
(1) 256K x 16 |
|
Note: Bank 0 is factory installed and is not configurable. | ||
|
CPU SPEED SELECTION | |||
|
Speed |
J10 |
J11 |
J12 |
|
25MHz |
Open |
Open |
Closed |
|
33MHz |
Closed |
Closed |
Closed |
|
40MHz |
Open |
Closed |
Closed |
|
50iMHz |
Open |
Open |
Closed |
|
50MHz |
Closed |
Open |
Open |
|
66iMHz |
Closed |
Closed |
Closed |
|
75iMHz |
Open |
Open |
Closed |
|
100iMHz |
Closed |
Closed |
Closed |
|
CPU TYPE SELECTION | |||
|
Type |
J17 |
J18 |
J19 |
|
CX486S |
1 & 2, 3 & 4, 5 & 6 |
2 & 3, 4 & 5 |
1 & 2, 3 & 4 |
|
UMC U5S |
2 & 3 |
1 & 2 |
2 & 3 |
|
80486SX |
2 & 3 |
Open |
Open |
|
SL80486SX |
2 & 3 |
5 & 6 |
Open |
|
CX486DX |
1 & 2, 3 & 4, 5 & 6 |
2 & 3, 4 & 5 |
1 & 2, 3 & 4 |
|
80486DX |
2 & 3 |
Open |
Open |
|
SL80486DX |
1 & 2 |
5 & 6 |
1 & 2 |
|
AM486DX2 |
2 & 3 |
Open |
Open |
|
(SL)AM486DX2 (WB) |
1 & 2, 4 & 5 |
3 & 4, 5 & 6 |
1 & 2, 4 & 5 |
|
(SL)AM486DX2 (WT) |
1 & 2 |
3 & 4, 5 & 6 |
1 & 2, 4 & 5 |
|
80486DX2 |
2 & 3 |
Open |
Open |
|
SL80486DX2 |
1 & 2 |
5 & 6 |
1 & 2 |
|
AM486DX4 |
2 & 3 |
Open |
Open |
|
(SL)AM486DX4 (WB) |
1 & 2, 4 & 5 |
3 & 4, 5 & 6 |
1 & 2, 4 & 5 |
|
(SL)AM486DX4 (WT) |
1 & 2 |
3 & 4, 5 & 6 |
1 & 2, 4 & 5 |
|
80486DX4 |
1 & 2 |
5 & 6 |
1 & 2 |
|
P24D |
1 & 2, 4 & 5 |
3 & 4, 5 & 6 |
1 & 2, 4 & 5 |
|
P24T |
1 & 2 |
5 & 6 |
1 & 2 |
|
CX5X86 |
1 & 2, 4 & 5 |
3 & 4, 5 & 6 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | |||
|
CPU TYPE SELECTION | |||
|
Type |
J20 |
J22 |
J23 |
|
CX486S |
2 & 3, 4 & 5 |
Open |
2 & 3 |
|
UMC U5S |
Open |
3 & 4 |
2 & 3 |
|
80486SX |
Open |
Open |
2 & 3 |
|
SL80486SX |
1 & 2, 3 & 4 |
Open |
2 & 3 |
|
CX486DX |
2 & 3 |
1 & 2 |
1 & 2, 3 & 4 |
|
80486DX |
Open |
1 & 2 |
1 & 2, 3 & 4 |
|
SL80486DX |
1 & 2, 3 & 4 |
1 & 2 |
1 & 2, 3 & 4 |
|
AM486DX2 |
Open |
1 & 2 |
1 & 2, 3 & 4 |
|
(SL)AM486DX2 (WB) |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
|
(SL)AM486DX2 (WT) |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
|
80486DX2 |
Open |
1 & 2 |
1 & 2, 3 & 4 |
|
SL80486DX2 |
1 & 2, 3 & 4 |
1 & 2 |
1 & 2, 3 & 4 |
|
AM486DX4 |
Open |
1 & 2 |
1 & 2, 3 & 4 |
|
(SL)AM486DX4 (WB) |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
|
(SL)AM486DX4 (WT) |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
|
80486DX4 |
1 & 2, 3 & 4 |
1 & 2 |
1 & 2, 3 & 4 |
|
P24D |
1 & 2, 3 & 4 |
1 & 2 |
1 & 2, 3 & 4 |
|
P24T |
1 & 2, 3 & 4 |
2 & 3 |
1 & 2, 3 & 4 |
|
CX5X86 |
1 & 2, 3 & 4 |
1 & 2 |
1 & 2, 3 & 4 |
|
Note: Pins designated should be in the closed position. | |||
|
CPU MULTIPLIER SELECTION | ||
|
CPU type |
Multiplier |
J21 |
|
(SL)AM486DX2 |
2x |
Pins 3 & 4 closed |
|
(SL)AM486DX4 |
2x |
Pins 3 & 4 closed |
|
80486DX4 |
2x |
Pins 2 & 3 closed |
|
80486DX4 |
2.5x |
Pins 1 & 2 closed |
|
(SL)AM486DX2 |
3x |
Open |
|
(SL)AM486DX4 |
3x |
Open |
|
80486DX4 |
3x |
Open |
|
All other CPU types |
Open | |
|
CPU MULTIPLIER SELECTION | ||
|
CPU type |
Multiplier |
J24 |
|
AM486DX2 |
2x |
Pins 1 & 2 closed |
|
AM486DX4 |
2x |
Pins 1 & 2 closed |
|
AM486DX2 |
3x |
Open |
|
AM486DX4 |
3x |
Open |
|
All other CPU types |
Open | |
|
CPU VOLTAGE SELECTION | ||||||
|
Voltage |
JP2 |
JP3 |
JP4 |
J25 |
J26 |
J27 |
|
3.45v |
Closed |
Open |
Open |
1 & 2 |
1 & 2 |
1 & 2 |
|
3.6v |
Open |
Closed |
Open |
1 & 2 |
1 & 2 |
1 & 2 |
|
4v |
Open |
Open |
Closed |
1 & 2 |
1 & 2 |
1 & 2 |
|
5v |
Open |
Open |
Open |
2 & 3 |
2 & 3 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | ||||||
|
BUS SPEED SELECTION | |
|
Setting |
J16 |
|
<= 33MHz |
Closed |
|
>33 MHz |
Open |
|
DMA CHANNEL SELECTION | ||
|
Channel |
J8 |
J9 |
|
1 |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
3 |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
ON BOARD VGA SELECTION | ||
|
Setting |
J2 |
J3 |
|
Enabled |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
MISCELLANEOUS TECHNICAL NOTE |
|
Note: Jumpers not labeled may be reserved for factory use. |
