AUVA COMPUTER, INC.
BABY 286 BAM 12/16-II
| Processor | 80286 (exact location unknown) |
| Processor Speed | 12/16MHz |
| Chip Set | C & T |
| Max. Onboard DRAM | 8MB (on external memory card) |
| Cache | None |
| BIOS | Award/Phoenix |
| Dimensions | 330mm x 218mm |
| I/O Options | 32-bit external memory cards (2), parallel port, serial ports (2) |
| NPU Options | 80287 |

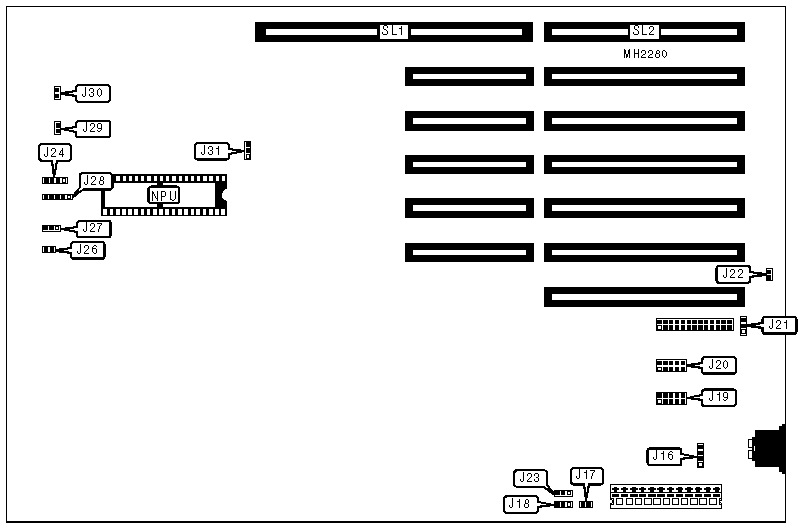

| CONNECTIONS | |||
| Purpose | Location | Purpose | Location |
| External battery | J16 | Power LED & keylock | J28 |
| Serial port 1 | J19 | Reset switch | J29 |
| Serial port 2 | J20 | Turbo LED | J30 |
| Parallel port | J21 | 32-bit external memory card (8MB) | SL1 |
| Speaker | J24 | 32-bit external memory card (2MB) | SL2 |
| Turbo switch | J26 | ||
| USER CONFIGURABLE SETTINGS | |||
| Function | Jumper | Position | |
| » | Monitor type select color | J17 | Closed |
| Monitor type select monochrome | J17 | Open | |
| » | Battery type select external | J22 | Closed |
| Battery type select internal | J22 | Open | |
| » | CMOS memory normal operation | J25 | pins 1 & 2 closed |
| CMOS memory clear | J25 | pins 2 & 3 closed | |
| » | Turbo enabled | J26 | Closed |
| Turbo disabled | J26 | Open | |
| BIOS type select 27128 | J31 | pins 1 & 2 closed | |
| » | BIOS type select 27256 | J31 | pins 2 & 3 closed |
| Note: The location of JP25 is unknown. | |||

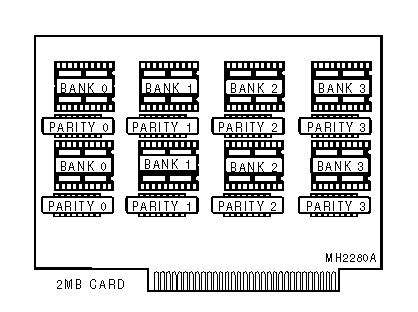

| DRAM CONFIGURATION (2MB CARD) | ||||
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
| 512KB | (4) 44256 | NONE | NONE | NONE |
| 1MB | (4) 44256 | (4) 44256 | NONE | NONE |
| 1.5MB | (4) 44256 | (4) 44256 | (4) 44256 | NONE |
| 2MB | (4) 44256 | (4) 44256 | (4) 44256 | (4) 44256 |
| Note: The 512KB and 1.5MB settings are not recommended. | ||||
| DRAM PARITY CONFIGURATION (2MB CARD) | ||||
| Size | Parity 0 | Parity 1 | Parity 2 | Parity 3 |
| 512KB | (2) 41256 | NONE | NONE | NONE |
| 1MB | (2) 41256 | (2) 41256 | NONE | NONE |
| 1.5MB | (2) 41256 | (2) 41256 | (2) 41256 | NONE |
| 2MB | (2) 41256 | (2) 41256 | (2) 41256 | (2) 41256 |

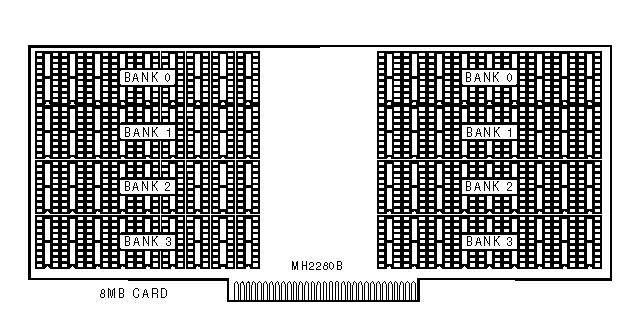

| DRAM CONFIGURATION (8MB CARD) | ||||
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
| 1MB | (18) 41256 | (18) 41256 | NONE | NONE |
| 2MB | (18) 41256 | (18) 41256 | (18) 41256 | (18) 41256 |
| 4MB | (18) 411000 | (18) 411000 | NONE | NONE |
| 5MB | (18) 41256 | (18) 41256 | (18) 411000 | (18) 411000 |
| 8MB | (18) 411000 | (18) 411000 | (18) 411000 | (18) 411000 |
| NPU SPEED CONFIGURATION | |
| Speed | J27 |
| 12MHz | pins 2 & 3 closed |
| 16MHz | pins 2 & 3 closed |
| 24MHz | pins 1 & 2 closed |
| 32MHz | pins 1 & 2 closed |
| Note: 12MHz & 24MHz settings are located on the 12MHz board and 16MHz & 32mhz settings are located on the 16mhz board. | |
| PARALLEL PORT CONFIGURATION | ||
| Port | SW1/4 | SW1/5 |
| 278 | Off | On |
| 378 | On | On |
| 3BC | On | Off |
| Disabled | Off | Off |
| Note: The location of SW1 is unknown. | ||
| SERIAL PORT 1 CONFIGURATION | ||
| IRQ | J18 | J23 |
| IRQ3 | pins 1 & 2 closed | pins 2 & 3 closed |
| IRQ4 | pins 2 & 3 closed | pins 1 & 2 closed |
| SERIAL PORT 2 CONFIGURATION | ||
| IRQ | J18 | J23 |
| IRQ3 | pins 2 & 3 closed | pins 1 & 2 closed |
| IRQ4 | pins 1 & 2 closed | pins 2 & 3 closed |
| SERIAL PORT CONFIGURATION | ||||
| Port 1 (J19) | Port 2 (J20) | SW1/1 | SW1/2 | SW1/3 |
| COM1 | COM2 | On | On | On |
| COM1 | COM3 | Off | On | On |
| COM1 | COM4 | On | Off | On |
| COM2 | COM3 | Off | Off | On |
| COM2 | COM4 | On | On | Off |
| COM3 | COM4 | Off | On | Off |
| Disabled | Disabled | On | Off | Off |
| Disabled | Disabled | Off | Off | Off |
| Note: The location of SW1 is unknown. | ||||
