AUSTIN COMPUTER SYSTEMS
486/DLC-33 BCM
| Processor | 80386DX/CX486DLC |
| Processor Speed | 33MHz |
| Chip Set | C & T |
| Max. Onboard DRAM | 32MB |
| Cache | 32/64/128/256KB |
| BIOS | AMI |
| Dimensions | 330mm x 218mm |
| I/O Options | None |
| NPU Options | 80387/3167 |

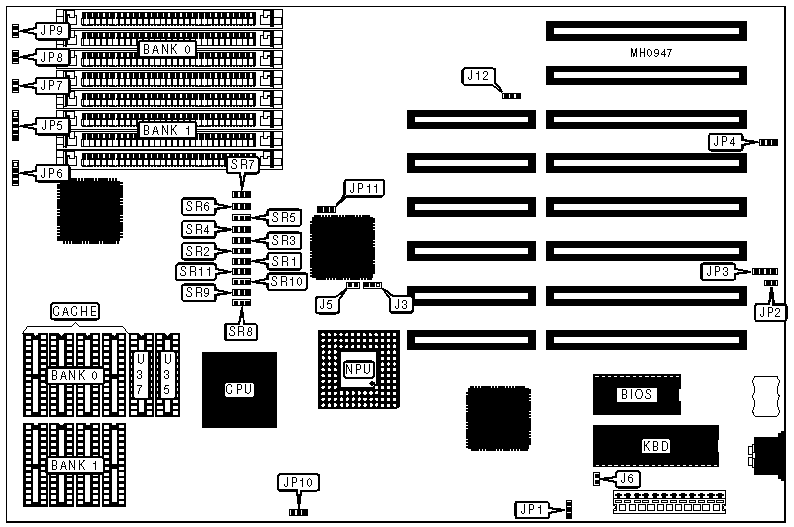

| CONNECTIONS | |||
| Purpose | Location | Purpose | Location |
| External battery | JP3 | Reset switch | JP7 |
| Power LED & keylock | JP5 | Turbo LED | JP8 |
| Speaker | JP6 | Turbo switch | JP9 |
| USER CONFIGURABLE SETTINGS | |||
| Function | Jumper | Position | |
| » | Factory configured - do not alter | J3 | Open |
| » | Factory configured - do not alter | J5 | Open |
| » | Factory configured - do not alter | J6 | Open |
| » | Factory configured - do not alter | J12 | pins 1 & 2 closed |
| » | Monitor type select color | JP1 | pins 1 & 2 closed |
| Monitor type select monochrome | JP1 | pins 2 & 3 closed | |
| » | Internal battery enabled | JP2 | Closed |
| Internal battery disabled | JP2 | Open | |
| » | CMOS memory normal operation | JP4 | pins 1 & 2 closed |
| CMOS memory clear | JP4 | pins 2 & 3 closed | |
| » | Factory configured - do not alter | JP10 | N/A |
| DRAM CONFIGURATION | ||
| Size | Bank 0 | Bank 1 |
| 1MB | (4) 256K x 9 | NONE |
| 2MB | (4) 256K x 9 | (4) 256K x 9 |
| 4MB | (4) 1M x 9 | NONE |
| 5MB | (4) 256K x 9 | (4) 1M x 9 |
| 8MB | (4) 1M x 9 | (4) 1M x 9 |
| 16MB | (4) 4M x 9 | NONE |
| 32MB | (4) 4M x 9 | (4) 4M x 9 |
| DRAM JUMPER CONFIGURATION | |
| Size | JP11 |
| 1MB | pins 2 & 3 closed |
| 2MB | pins 1 & 2 closed |
| 4MB | pins 2 & 3 closed |
| 5MB | pins 2 & 3 closed |
| 8MB | pins 1 & 2 closed |
| 16MB | pins 2 & 3 closed |
| 32MB | pins 1 & 2 closed |
| CACHE CONFIGURATION | ||||
| Size | Bank 0 | Bank 1 | TAG (U35) | TAG (U37) |
| 32KB | (4) 8K x 8 | NONE | (1) 8K x 8 | NONE |
| 64KB | (4) 8K x 8 | (4) 8K x 8 | (1) 8K x 8 | (1) 8K x 8 |
| 128KB | (4) 32K x 8 | NONE | (1) 32K x 8 | NONE |
| 256KB | (4) 32K x 8 | (4) 32K x 8 | (1) 32K x 8 | (1) 32K x 8 |
| CACHE JUMPER CONFIGURATION | |||||
| Size | SR1 | SR2 | SR3 | SR4 | SR5 |
| 32KB | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
| 64KB | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
| 128KB | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 |
| 256KB | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
| Note: Pins designated should be in the closed position. | |||||
| CACHE JUMPER CONFIGURATION (CON’T) | ||||||
| Size | SR6 | SR7 | SR8 | SR9 | SR10 | SR11 |
| 32KB | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
| 64KB | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
| 128KB | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
| 256KB | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
| Note: Pins designated should be in the closed position. | ||||||
