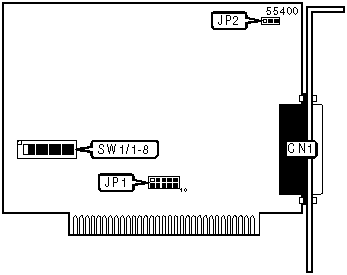

SYNAPSE COMMUNICATIONS
SDLC ADAPTER
|
Card Type |
Digital I/O card |
|
I/O Options |
Serial port |
|
Data Bus |
8-bit ISA |
|
Card Size |
Half-length |
|
CONNECTIONS | |
|
Function |
Label |
|
RS-232 connector |
CN1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured - do not alter |
JP2 |
Pins 1 & 2 closed |
|
BASE I/O ADDRESS SELECTION | ||||||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
210h |
Off |
On |
On |
On |
On |
Off |
On |
On |
|
218h |
Off |
On |
On |
On |
On |
Off |
Off |
On |
|
220h |
Off |
On |
On |
On |
Off |
On |
On |
On |
|
228h |
Off |
On |
On |
On |
Off |
On |
Off |
On |
|
230h |
Off |
On |
On |
On |
Off |
Off |
On |
On |
|
3A8h |
Off |
Off |
Off |
On |
Off |
On |
Off |
On |
|
3C0h |
Off |
Off |
Off |
Off |
On |
On |
On |
On |
|
3C8h |
Off |
Off |
Off |
Off |
On |
On |
Off |
On |
|
3E0h |
Off |
Off |
Off |
Off |
Off |
On |
On |
On |
|
3E8h |
Off |
Off |
Off |
Off |
Off |
On |
Off |
On |
|
Note: A total of 255 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/8 is the Most Significant Bit and switch SW1/1 is the Least Significant Bit. The switches have the following decimal values: SW1/8=32768, SW1/7=16384, SW1/6=8192, SW1/5=4096, SW1/4=2048, SW1/3=1024, SW1/2=512, SW1/1=256. Turn off the switches and add the values of the switches to obtain the correct memory address. (Off=1, On=0) | ||||||||
|
INTERRUPT SELECTION | ||
|
IRQ |
JP1 | |
|
2 |
Pins 1 & 2 are closed | |
| » |
3 |
Pins 3 & 4 are closed |
|
4 |
Pins 5 & 6 are closed | |
|
5 |
Pins 7 & 8 are closed | |
|
7 |
Pins 9 & 10 are closed | |
