SEALEVEL SYSTEMS, INC.
REL-32
|
Card Type |
Parallel card |
|
Chip Set |
Unidentified |
|
I/O Options |
Parallel port, cable connector |
|
Data Bus |
8-bit ISA |
|

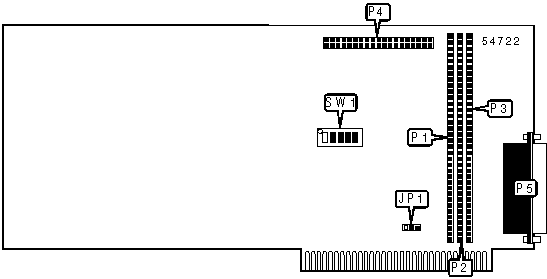

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Cable connector |
P4 |
Parallel port |
P5 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Voltage select 5v |
JP1 |
Pins 1 & 2 closed |
|
Voltage select 12v |
JP1 |
Pins 2 & 3 closed | |
|
B-side of relay banks to ground |
P1 & P2 |
Closed | |
|
Discrete access to both sides of relay banks |
P1 & P2 |
Open | |
|
ADDRESS SELECTION | ||||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
|
280 |
On |
On |
On |
On |
Off |
On |
|
288 |
Off |
On |
On |
On |
Off |
On |
|
2A0 |
On |
On |
Off |
On |
Off |
On |
|
328 |
Off |
On |
Off |
On |
On |
Off |
|
330 |
On |
Off |
Off |
On |
On |
Off |
