TMC RESEARCH CORPORATION
IOS (VER.3)
|
Card Type |
Multi I/O card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
None |
|
I/O Options |
game port, parallel port, serial ports (2) |
|
Data Bus |
8-bit ISA |
|

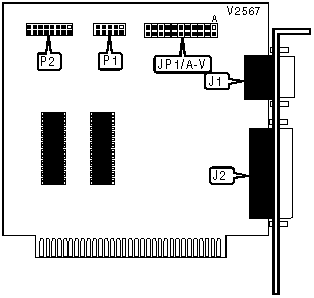

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Serial port 1 |
J1 |
Serial port 2 |
P1 |
|
Parallel port |
J2 |
Game port |
P2 |
|
INTERRUPT SERIAL PORT 1 CONFIGURATION | |||||||||
|
COM |
IRQ |
JP1/A |
JP1/B |
JP1/C |
JP1/D |
JP1/E |
JP1/F |
JP1/G |
JP1/H |
|
1 |
4 |
Closed |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
2 |
3 |
Open |
Open |
Closed |
Closed |
Open |
Open |
Open |
Open |
|
3 |
2 |
Open |
Open |
Open |
Open |
Closed |
Closed |
Open |
Open |
|
4 |
5 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
INTERRUPT SERIAL PORT 2 CONFIGURATION | |||||||||
|
COM |
IRQ |
JP1/I |
JP1/J |
JP1/K |
JP1/L |
JP1/M |
JP1/N |
JP1/O |
JP1/P |
|
1 |
4 |
Closed |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
2 |
3 |
Open |
Open |
Closed |
Closed |
Open |
Open |
Open |
Open |
|
3 |
2 |
Open |
Open |
Open |
Open |
Closed |
Closed |
Open |
Open |
|
4 |
5 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
PARALLEL PORT SELECTION | |||||||
|
LPT |
IRQ |
JP1/Q |
JP1/R |
JP1/S |
JP1/T |
JP1/U |
JP1/V |
|
LPT1 |
7 |
Closed |
Closed |
Open |
Open |
Open |
Open |
|
LPT2 |
7 |
Open |
Open |
Closed |
Closed |
Open |
Open |
|
LPT3 |
5 |
Open |
Open |
Open |
Open |
Closed |
Closed |
