SUNIX CO., LTD.
SUN-6315ST (EX-4015)
|
Card Type |
Parallel card |
|
Chip Set |
SUN1688/9605 |
|
Maximum Onboard Memory |
None |
|
I/O Options |
Parallel port (3) |
|
Data Bus |
16-bit ISA |
|
Floppy drives supported |
None |
|

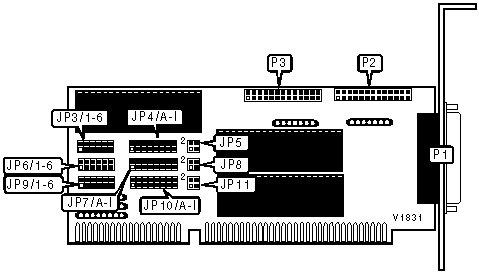

CONNECTIONS | |||
|
Function |
Location |
Function |
Location |
|
25-pin parallel port 1 |
P1 |
26-pin parallel port 3 |
P3 |
|
26-pin parallel port 2 |
P2 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Printer port P1 is bi-directional mode |
JP5 |
Pins 1 & 2 closed |
|
Printer port P1 is normal mode |
JP5 |
Pins 3 & 4 closed | |
| » |
Printer port P2 is bi-directional mode |
JP8 |
Pins 1 & 2 closed |
|
Printer port P2 is normal mode |
JP8 |
Pins 3 & 4 closed | |
| » |
Printer port P3 is bi-directional mode |
JP11 |
Pins 1 & 2 closed |
|
Printer port P3 is normal mode |
JP11 |
Pins 3 & 4 closed | |
|
PARALLEL PORT 1 ADDRESS SELECTION | |||||||
|
LPT |
JP3/1 |
JP3/2 |
JP3/3 |
JP3/4 |
JP3/5 |
JP3/6 | |
| » |
LPT1(3BCh) |
Closed |
Open |
Open |
Open |
Open |
Open |
|
LPT2(378h) |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
LPT3(278h) |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
LPT4(268h) |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
LPT5(27Ch) |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
LPT6(26Ch) |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
PARALLEL PORT 2 ADDRESS SELECTION | |||||||
|
LPT |
JP6/1 |
JP6/2 |
JP6/3 |
JP6/4 |
JP6/5 |
JP6/6 | |
|
LPT1(3BCh) |
Closed |
Open |
Open |
Open |
Open |
Open | |
| » |
LPT2(378h) |
Open |
Closed |
Open |
Open |
Open |
Open |
|
LPT3(278h) |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
LPT4(268h) |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
LPT5(27Ch) |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
LPT6(26Ch) |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
PARALLEL PORT 3 ADDRESS SELECTION | |||||||
|
LPT |
JP9/1 |
JP9/2 |
JP9/3 |
JP9/4 |
JP9/5 |
JP9/6 | |
|
LPT1(3BCh) |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
LPT2(378h) |
Open |
Closed |
Open |
Open |
Open |
Open | |
| » |
LPT3(278h) |
Open |
Open |
Closed |
Open |
Open |
Open |
|
LPT4(268h) |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
LPT5(27Ch) |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
LPT6(26Ch) |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
PARALLEL PORT 1 INTERRUPT SELECTION | ||||||||||
|
IRQ |
JP4/A |
JP4/B |
JP4/C |
JP4/D |
JP4/E |
JP4/F |
JP4/G |
JP4/H |
JP4/I | |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
| » |
IRQ7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ9 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
PARALLEL PORT 2 INTERRUPT SELECTION | ||||||||||
|
IRQ |
JP7/A |
JP7/B |
JP7/C |
JP7/D |
JP7/E |
JP7/F |
JP7/G |
JP7/H |
JP7/I | |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
| » |
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ9 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
PARALLEL PORT 3 INTERRUPT SELECTION | ||||||||||
|
IRQ |
JP10/A |
JP10/B |
JP10/C |
JP10/D |
JP10/E |
JP10/F |
JP10/G |
JP10/H |
JP10/I | |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
| » |
IRQ7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ9 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
