SDL COMMUNICATIONS, INC.
RISCOM/16
|
Card Type |
Serial card |
|
Chip Set |
Cirrus Logic |
|
I/O Options |
Serial ports (16) |
|
Data Bus |
16-bit ISA |
|

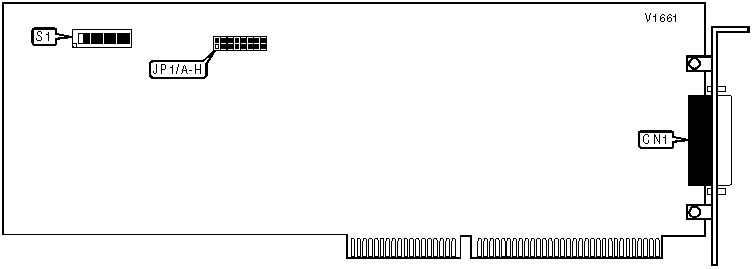

CONNECTIONS | |
|
Function |
Label |
|
Serial port |
CN1 |
|
BASE I/O ADDRESS SELECTION | |||||||
|
Address |
S1/1 |
S1/2 |
S1/3 |
S1/4 |
S1/5 |
S1/6 | |
| » |
220h |
On |
Off |
On |
On |
On |
Off |
|
240h |
On |
On |
Off |
On |
On |
Off | |
|
250h |
Off |
On |
Off |
On |
On |
Off | |
|
260h |
On |
Off |
Off |
On |
On |
Off | |
|
2A0h |
On |
Off |
On |
Off |
On |
Off | |
|
2B0h |
Off |
Off |
On |
Off |
On |
Off | |
|
300h |
On |
On |
On |
On |
Off |
Off | |
|
320h |
On |
Off |
On |
On |
Off |
Off | |
|
INTERRUPT SELECTION | ||||||||
|
IRQ |
JP1/A |
JP1/B |
JP1/C |
JP1/D |
JP1/E |
JP1/F |
JP1/G |
JP1/H |
|
3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
10 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
11 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
12 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
WAIT STATES SELECTION | |||
|
Setting |
S1/7 |
S1/8 | |
| » |
0 |
On |
On |
|
1 |
Off |
On | |
|
2 |
On |
Off | |
