SIIG, INC.
I/O EXTENSION A.3 (VER. 2.0)
|
Card Type |
Multi I/O card |
|
Chipset Controller |
Unidentified |
|
I/O Options |
Game port, parallel port, serial ports(2) |
|
Maximum DRAM |
N/A |
|

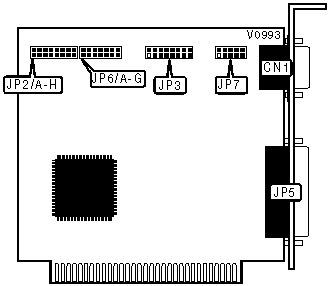

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
9-pin serial connector |
CN1 |
25-pin parallel port connector |
JP5 |
|
16-pin game port interface |
JP3 |
10-pin serial port interface |
JP7 |
|
SERIAL PORT 1 BASE I/O ADDRESS SELECTION | |||
|
Address |
JP6/A |
JP6/B | |
| » |
3F8h-3FFh(COM1) |
Closed |
Open |
|
3E8h-3EFh(COM3) |
Open |
Closed | |
|
2E8h-2EFh(COM4) |
Closed |
Closed | |
|
Disabled |
Open |
Open | |
|
SERIAL PORT 1 INTERRUPT SELECTION | ||||
|
IRQ |
JP2/A |
JP2/B |
JP2/C | |
| » |
4 |
Closed |
Open |
Open |
|
2/9 |
Open |
Open |
Closed | |
|
5 |
Open |
Closed |
Open | |
|
SERIAL PORT 2 BASE I/O ADDRESS SELECTION | |||
|
Address |
JP6/C |
JP6/D | |
| » |
2F8h-2FFh(COM2) |
Closed |
Open |
|
3E8h-3EFh(COM3) |
Closed |
Closed | |
|
2E8h-2EFh(COM4) |
Open |
Closed | |
|
Disabled |
Open |
Open | |
|
SERIAL PORT 2 INTERRUPT SELECTION | ||||
|
IRQ |
JP2/D |
JP2/E |
JP2/F | |
| » |
3 |
Closed |
Open |
Open |
|
2/9 |
Open |
Closed |
Open | |
|
5 |
Open |
Open |
Closed | |
|
PARALLEL PORT BASE I/O ADDRESS SELECTION | |||
|
Address |
JP6/E |
JP6/F | |
| » |
378h |
Closed |
Open |
|
278h |
Open |
Closed | |
|
Disabled |
Open |
Open | |
|
PARALLEL PORT INTERRUPT SELECTION | |||
|
IRQ |
JP2/G |
JP2/H | |
| » |
7 |
Open |
Closed |
|
5 |
Closed |
Open | |
|
GAME PORT CONFIGURATION | ||
|
Setting |
JP6/G | |
| » |
Enabled |
Closed |
|
Disabled |
Open | |
