TECH MEDIA COMPUTER SYSTEMS CORPORATION
TOP TECH 16 SOUND CARD
|
Card Type |
CD-ROM interface/Sound card |
|
Chipset Controller |
ESS Technology, Inc. |
|
I/O Options |
CD-ROM interfaces (5), CD-ROM audio in (2), Game/MIDI port, line in, mic in, speaker in, speaker out (2), volume |
|
Maximum DRAM |
N/A |
|

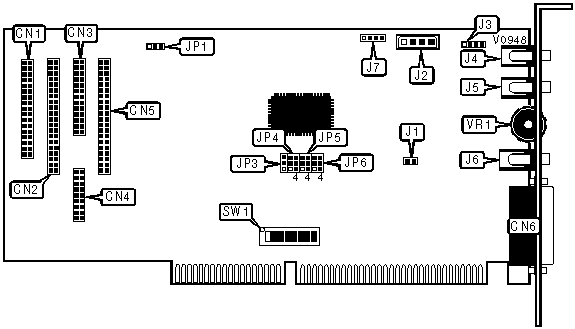

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Sony CD-ROM interface |
CN1 |
Panasonic/Mitsumi audio in |
J2 |
|
Mitsumi CD-ROM interface |
CN2 |
PC speaker out |
J3 |
|
Panasonic CD-ROM interface |
CN3 |
Mic in |
J4 |
|
Sony CD-ROM interface |
CN4 |
Line in |
J5 |
|
Panasonic CD-ROM interface |
CN5 |
Speaker out |
J6 |
|
Game/MIDI port |
CN6 |
Sony audio in |
J7 |
|
PC speaker in |
J1 |
Volume |
VR1 |
|
CD-ROM I/O PORT ADDRESS SELECTION | ||||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
Disabled |
On |
On |
On |
On |
On |
On |
On |
On |
|
200h |
Off |
On |
On |
On |
On |
On |
On |
On |
|
210h |
Off |
On |
On |
On |
On |
Off |
On |
On |
|
220h |
Off |
On |
On |
On |
Off |
On |
On |
On |
|
230h |
Off |
On |
On |
On |
Off |
Off |
On |
On |
|
240h |
Off |
On |
On |
Off |
On |
On |
On |
On |
|
300h |
Off |
Off |
On |
On |
On |
On |
On |
On |
|
310h |
Off |
Off |
On |
On |
On |
Off |
On |
On |
|
320h |
Off |
Off |
On |
On |
Off |
On |
On |
On |
|
330h |
Off |
Off |
On |
Off |
On |
On |
On |
On |
|
340h |
Off |
Off |
On |
Off |
On |
On |
On |
On |
|
GAME/MIDI PORT CONFIGURATION | |
|
Setting |
JP1 |
|
Enabled |
Pins 1 & 2 closed |
|
Disabled |
Pins 2 & 3 closed |
|
AUDIO SOUND CONFIGURATION | |
|
Setting |
JP3 |
|
Enabled |
Pins 1 & 2 closed |
|
Disabled |
PIns 2 & 3 closed |
|
INTERRUPT SELECTION | ||
|
IRQ |
JP4 | |
| » |
9 |
Pins 2 & 3, 5 & 6 closed |
|
5 |
Pins 1 & 2, 5 & 6 closed | |
|
7 |
Pins 2 & 3, 4 & 5 closed | |
|
10 |
Pins 1 & 2, 4 & 5 closed | |
|
BASE I/O ADDRESS SELECTION | |
|
Address |
JP5 |
|
220h |
Pins 2 & 3, 5 & 6 closed |
|
230h |
Pins 1 & 2, 5 & 6 closed |
|
240h |
Pins 2 & 3, 4 & 5 closed |
|
250h |
Pins 1 & 2, 4 & 5 closed |
|
DMA SELECTION | |
|
Channel |
JP6 |
|
NONE |
Pins 2 & 3, 5 & 6 closed |
|
0 |
Pins 1 & 2, 5 & 6 closed |
|
1 |
Pins 2 & 3, 4 & 5 closed |
|
3 |
Pins 1 & 2, 4 & 5 closed |
