SIIG, INC.
I/O EXTENSION-A.3
|
Card Type |
Multi-I/O card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
None |
|
I/O Options |
game port, parallel port (2), serial ports (2) |
|
Data Bus |
8-bit ISA |
|
Floppy drives supported |
None |
|

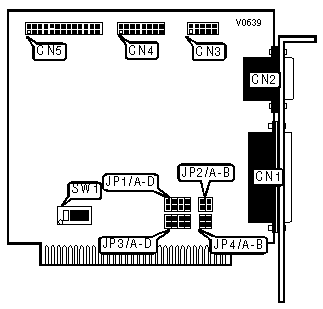

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
25-pin parallel port |
CN1 |
16-pin Game port |
CN4 |
|
9-pin serial port external |
CN2 |
26-pin Parallel port internal |
CN5 |
|
10-pin serial port internal |
CN3 | ||
|
PARALLEL PORT INTERRUPT SELECT | |||
|
IRQ |
JP2/A |
JP2/B | |
| » |
IRQ7 |
Open |
Closed |
|
IRQ5 |
Closed |
Open | |
|
COM SELECT | |||
|
Primary port |
Secondary port |
SW1/1 |
SW1/2 |
|
Disable |
Disable |
Off |
Off |
|
COM1 |
COM2 |
Off |
On |
|
COM2 |
COM3 |
On |
Off |
|
COM3 |
COM4 |
On |
On |
|
ADDRESS SELECT | |
|
Address |
SW1/3 |
|
378-37Ah |
Off |
|
278-27Ah |
On |
|
GAME PORT SELECT | ||
|
Setting |
SW1/4 | |
| » |
Enabled |
Off |
|
Disabled |
On | |
|
SERIAL PORT 1 INTERRUPT SELECT | ||||
|
IRQ |
JP1/A |
JP1/B |
JP1/C |
JP1/D |
|
IRQ2 |
Closed |
Open |
Open |
Open |
|
IRQ3 |
Open |
Closed |
Open |
Open |
|
IRQ4 |
Open |
Open |
Closed |
Open |
|
IRQ5 |
Open |
Open |
Open |
Closed |
|
SERIAL PORT 2 INTERRUPT SELECT | ||||
|
IRQ |
JP3/A |
JP3/B |
JP3/C |
JP3/D |
|
IRQ2 |
Closed |
Open |
Open |
Open |
|
IRQ3 |
Open |
Closed |
Open |
Open |
|
IRQ4 |
Open |
Open |
Closed |
Open |
|
IRQ5 |
Open |
Open |
Open |
Closed |
|
FACTORY CONFIGURED SETTING | |
|
Jumper |
Setting |
|
JP4/A |
N/A |
|
JP4/B |
N/A |
