PROLINK COMPUTER, INC.
PV-PH1200P+
|
Card Type |
Tuner card |
|
Maximum Onboard Memory |
Unidentified |
|
Data Bus |
32-bit PCI |
|

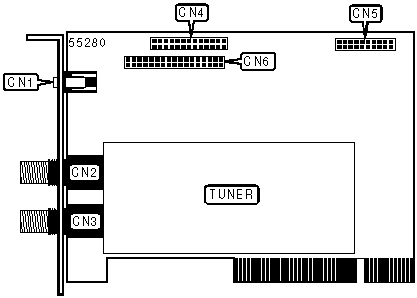

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Audio out |
CN1 |
VGA card connector |
CN4 |
|
FM antenna |
CN2 |
NICAM/BTSC connector |
CN5 |
|
TV antenna |
CN3 |
MTS/TELETEXT connector |
CN6 |
PV-BSC MODULE
|
CONNECTIONS | |
|
Function |
Label |
|
VGA+Capture connector |
J1 |
DB-MTSRIC MODULE
|
CONNECTIONS | |
|
Function |
Label |
|
VGA+Capture connector |
J1 |
PV-NICAM MODULE
|
CONNECTIONS | |
|
Function |
Label |
|
VGA+Capture connector |
J1 |
