QUICKPATH SYSTEMS, INC.
FLEXPORT 22
|
Card Type |
Parallel and Serial card |
|
Chip Set |
Startech |
|
Maximum Onboard Memory |
Unidentified |
|
I/O Options |
Serial ports (2 RS-232), parallel ports (2), 62-pin cable connector |
|
Hard Drives supported |
None |
|
Floppy drives supported |
None |
|
Data Bus |
16-bit ISA |
|

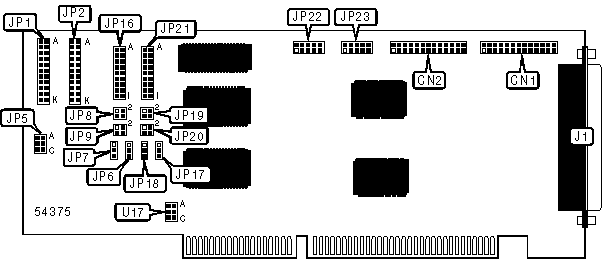

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
26-pin parallel port 1 - internal |
CN1 |
10-pin serial port 1 - internal |
J22 |
|
26-pin parallel port 2 - internal |
CN2 |
10-pin serial port 2 - internal |
J23 |
|
62-pin cable connector |
J1 | ||
|
PARALLEL PORT 1 MODE SELECTION | ||
|
Port Type |
JP6 |
JP7 |
|
ECP/EPP |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
EPP |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
BPP/SPP |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
ECP |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
SPP |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
PARALLEL PORT 2 MODE SELECTION | ||
|
Port Type |
JP17 |
JP18 |
|
ECP/EPP |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
EPP |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
BPP/SPP |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
PARALLEL PORT 1 DMA CHANNEL SELECTION | ||
|
Channel |
JP8 |
JP9 |
|
1 |
Pins 1 & 2, 3 & 4 closed |
Open |
|
3 |
Open |
Pins 1 & 2, 3 & 4 closed |
|
PARALLEL PORT 2 DMA CHANNEL SELECTION | ||
|
Channel |
JP19 |
JP20 |
|
1 |
Pins 1 & 2, 3 & 4 closed |
Open |
|
3 |
Open |
Pins 1 & 2, 3 & 4 closed |
|
PARALLEL PORT ADDRESS SELECTION | ||||
|
Parallel Port 1 |
Parallel Port 2 |
U17/A |
U17/B |
U17/C |
|
LPT1 (378h) |
LPT2 (278h) |
Closed |
Closed |
Open |
|
LPT1 (378h) |
Disabled |
Closed |
Open |
Open |
|
Disabled |
LPT2 (278h) |
Open |
Closed |
Open |
|
Disabled |
Disabled |
Open |
Open |
Closed |
|
SERIAL PORT ADDRESS SELECTION | ||||
|
Serial Port 1 |
Serial Port 2 |
JP5/A |
JP5/B |
JP5/C |
|
3E8h |
2E8h |
Closed |
Closed |
Closed |
|
3F8h |
2F8h |
Closed |
Closed |
Open |
|
3F8h |
3E8h |
Closed |
Open |
Closed |
|
3E8h |
2E0h |
Closed |
Open |
Open |
|
100h |
500h |
Open |
Closed |
Closed |
|
180h |
580h |
Open |
Closed |
Open |
|
290h |
690h |
Open |
Open |
Closed |
|
Disabled |
Disabled |
Open |
Open |
Open |
|
SERIAL PORT 1 INTERRUPT SELECTION | ||||||
|
IRQ |
JP1/A |
JP1/B |
JP1/C |
JP1/D |
JP1/E |
JP1/F |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
|
IRQ7 |
Open |
Open |
Open |
Closed |
Open |
Open |
|
IRQ9 |
Open |
Open |
Open |
Open |
Closed |
Open |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open |
Closed |
|
SERIAL PORT 1 INTERRUPT SELECTION (CONT.) | |||||
|
IRQ |
JP1/G |
JP1/H |
JP1/I |
JP1/J |
JP1/K |
|
IRQ11 |
Closed |
Open |
Open |
Open |
Open |
|
IRQ12 |
Open |
Closed |
Open |
Open |
Open |
|
IRQ14 |
Open |
Open |
Closed |
Open |
Open |
|
IRQ15 |
Open |
Open |
Open |
Closed |
Open |
|
Disabled |
Open |
Open |
Open |
Open |
Closed |
|
SERIAL PORT 2 INTERRUPT SELECTION | ||||||
|
IRQ |
JP2/A |
JP2/B |
JP2/C |
JP2/D |
JP2/E |
JP2/F |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
|
IRQ7 |
Open |
Open |
Open |
Closed |
Open |
Open |
|
IRQ9 |
Open |
Open |
Open |
Open |
Closed |
Open |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open |
Closed |
|
SERIAL PORT 2 INTERRUPT SELECTION (CONT.) | |||||
|
IRQ |
JP2/G |
JP2/H |
JP2/I |
JP2/J |
JP2/K |
|
IRQ11 |
Closed |
Open |
Open |
Open |
Open |
|
IRQ12 |
Open |
Closed |
Open |
Open |
Open |
|
IRQ14 |
Open |
Open |
Closed |
Open |
Open |
|
IRQ15 |
Open |
Open |
Open |
Closed |
Open |
|
Disabled |
Open |
Open |
Open |
Open |
Closed |
|
PARALLEL PORT 1 INTERRUPT SELECTION | |||||||||
|
IRQ |
JP16/A |
JP16/B |
JP16/C |
JP16/D |
JP16/E |
JP16/F |
JP16/G |
JP16/H |
JP16/I |
|
IRQ5 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ7 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ9 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ10 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ11 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
IRQ14 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
Disabled |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
PARALLEL PORT 2 INTERRUPT SELECTION | |||||||||
|
IRQ |
JP21/A |
JP21/B |
JP21/C |
JP21/D |
JP21/E |
JP21/F |
JP21/G |
JP21/H |
JP21/I |
|
IRQ5 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ7 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ9 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ10 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ11 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
IRQ14 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
Disabled |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
