PARADISE SYSTEMS, INC.
5-PACK MULIFUNTION CARD
|

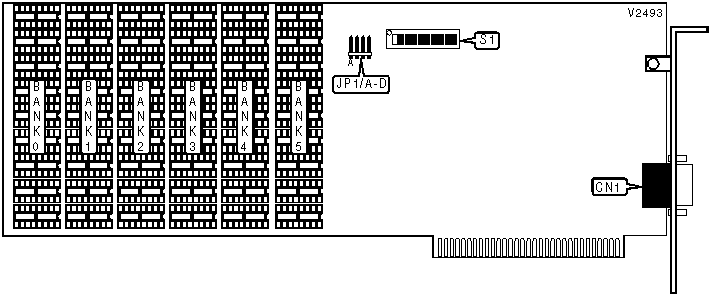

Card Type |
Memory card, Serial card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
384KB RAM (Type unidentified) |
|
I/O Options |
serial port |
|
Data Bus |
8-bit ISA |
|
CONNECTIONS | |
|
Function |
Label |
|
Serial port |
CN1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured - do not alter |
SW1/1 |
On |
| » |
Factory configured - do not alter |
SW1/2 |
On |
|
Serial port address COM 1 |
SW1/3 |
Off | |
|
Serial port address COM 2 |
SW1/3 |
On | |
|
DRAM CONFIGURATION | ||||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
Bank 4 |
Bank 5 |
|
0 |
None |
None |
None |
None |
None |
None |
|
64 |
(8) 64K x 1 |
None |
None |
None |
None |
None |
|
128 |
(8) 64K x 1 |
(8) 64K x 1 |
None |
None |
None |
None |
|
192 |
(8) 64K x 1 |
(8) 64K x 1 |
(8) 64K x 1 |
None |
None |
None |
|
256 |
(8) 64K x 1 |
(8) 64K x 1 |
(8) 64K x 1 |
(8) 64K x 1 |
None |
None |
|
320 |
(8) 64K x 1 |
(8) 64K x 1 |
(8) 64K x 1 |
(8) 64K x 1 |
(8) 64K x 1 |
None |
|
384 |
(8) 64K x 1 |
(8) 64K x 1 |
(8) 64K x 1 |
(8) 64K x 1 |
(8) 64K x 1 |
(8) 64K x 1 |
|
DRAM JUMPER CONFIGURATION | |||
|
Size |
SW1/4 |
SW1/5 |
SW1/6 |
|
0KB |
Off |
Off |
Off |
|
64KB |
On |
Off |
Off |
|
128KB |
Off |
On |
Off |
|
192KB |
On |
On |
Off |
|
256KB |
Off |
Off |
On |
|
320KB |
On |
Off |
On |
|
384KB |
Off |
On |
On |
|
MEMORY ADDRESS TABLE | ||||
|
Size |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 |
|
10000h |
On |
Off |
Off |
Off |
|
20000h |
Off |
On |
Off |
Off |
|
30000h |
On |
On |
Off |
Off |
|
40000h |
Off |
Off |
On |
Off |
|
50000h |
On |
Off |
On |
Off |
|
60000h |
Off |
On |
On |
Off |
|
70000h |
On |
On |
On |
Off |
|
80000h |
Off |
Off |
Off |
On |
|
90000h |
On |
Off |
Off |
On |
|
CLOCK/CALENDAR CONFIGURATION | ||||
|
Setting |
JP1/A |
JP1/B |
JP1/C |
JP1/D |
|
D |
Closed |
Open |
Open |
Open |
|
2 |
Open |
Closed |
Open |
Open |
|
3 |
Open |
Open |
Closed |
Open |
|
5 |
Open |
Open |
Open |
Closed |
