QUICK TECHNOLOGY, INC.
SIDE-2605 (REV. 1.0)
|
Card Type |
Multi I/O |
|
Chipset Controller |
Unidentified |
|
I/O Options |
Parallel port, Serial port (2) |
|
Maximum Dram |
N/A |
|

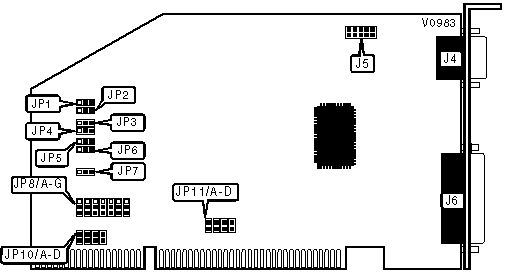

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Serial port 1 |
J4 |
Parallel port |
J6 |
|
Serial port 2 |
J5 | ||
|
SERIAL PORT 1 ADDRESS SELECTION | |||
|
Address |
JP1 |
JP2 | |
| » |
3F8h |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
2F8h |
Pins 1 & 2 closed |
Pins 2 & 3 closed | |
|
3E8h |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
SERIAL PORT 2 ADDRESS SELECTION | |||
|
Address |
JP3 |
JP4 | |
| » |
3F8h |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
2F8h |
Pins 1 & 2 closed |
Pins 2 & 3 closed | |
|
3E8h |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
PARALLEL PORT ADDRESS SELECTION | |||
|
Address |
JP5 |
JP6 | |
| » |
3F8h |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
2F8h |
Pins 1 & 2 closed |
Pins 2 & 3 closed | |
|
3E8h |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
CARD NUMBER ADDRESS SELECTION | ||
|
Card |
Address |
JP7 |
|
1 |
3F0h |
Pins 1 & 2 closed |
|
2 |
370h |
Pins 2 & 3 closed |
|
SERIAL PORT 1 INTERRUPT SELECTION (PINS 2 & 3) | ||||||||
|
IRQ |
JP8/A |
JP8/B |
JP8/C |
JP8/D |
JP8/E |
JP8/F |
JP8/G | |
| » |
4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
9 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
10 |
Open |
Open |
Open |
Open |
Closed |
Closed |
Open | |
|
11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
SERIAL PORT 2 INTERRUPT SELECTION (PINS 1 & 2) | ||||||||
|
IRQ |
JP8/A |
JP8/B |
JP8/C |
JP8/D |
JP8/E |
JP8/F |
JP8/G | |
| » |
3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
9 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
10 |
Open |
Open |
Open |
Open |
Closed |
Closed |
Open | |
|
11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
PARALLEL PORT INTERRUPT SELECTION | |||||
|
IRQ |
JP10/A |
JP10/B |
JP10/C |
JP10/D | |
| » |
7 |
Open |
Closed |
Open |
Open |
|
5 |
Closed |
Open |
Open |
Open | |
|
12 |
Open |
Open |
Closed |
Open | |
|
15 |
Open |
Open |
Open |
Closed | |
|
DMA CHANNEL SELECTION | |||||
|
Channel |
JP11/A |
JP11/B |
JP11/C |
JP11/D | |
| » |
3 |
Open |
Open |
Closed |
Closed |
|
1 |
Closed |
Closed |
Open |
Open | |
