MULTI-TECH SYSTEMS, INC.
ISI4608PC
|
Card Type |
Serial card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
Unidentified |
|
I/O Options |
Serial ports (8) via octopus cable |
|
Hard Drives supported |
None |
|
Floppy drives supported |
None |
|
Data Bus |
16-bit ISA |
|
Card Size |
Three-quarter length, full-height |
|

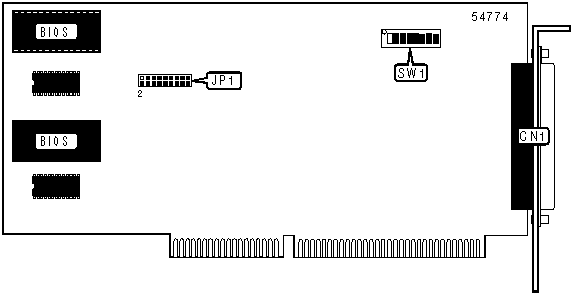

CONNECTIONS | |
|
Function |
Label |
|
72 pin connector |
CN1 |
|
BASE I/O ADDRESS SELECTION | |||||||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 | |
|
100h |
On |
On |
On |
On |
On |
Off |
On |
On | |
|
108h |
Off |
On |
On |
On |
On |
Off |
On |
On | |
|
110h |
On |
Off |
On |
On |
On |
Off |
On |
On | |
|
118h |
Off |
Off |
On |
On |
On |
Off |
On |
On | |
|
120h |
On |
On |
Off |
On |
On |
Off |
On |
On | |
|
128h |
Off |
On |
Off |
On |
On |
Off |
On |
On | |
| » |
200h |
On |
On |
On |
On |
On |
On |
Off |
On |
|
3D8h |
Off |
Off |
On |
Off |
Off |
Off |
Off |
On | |
|
3E0h |
On |
On |
Off |
Off |
Off |
Off |
Off |
On | |
|
3E8h |
Off |
On |
Off |
Off |
Off |
Off |
Off |
On | |
|
3F0h |
On |
Off |
Off |
Off |
Off |
Off |
Off |
On | |
|
3F8h |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
On | |
|
Note: A total of 255 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/8 is the Most Significant Bit and switch SW1/1 is the Least Significant Bit. The switches have the following decimal values: SW1/8=1024, SW1/7=512, SW1/6=256, SW1/5=128, SW1/4=64, SW1/3=32, SW1/2=16, SW1/1=8. Turn off the switches and add the values of the switches to obtain the correct memory address. (Off=1, On=0) | |||||||||
|
SERIAL PORT INTERRUPT SELECTION | ||
|
IRQ |
JP1 | |
|
2 |
Pins 1 & 2 closed | |
| » |
3 |
Pins 3 & 4 closed |
|
4 |
Pins 5 & 6 closed | |
|
5 |
Pins 7 & 8 closed | |
|
7 |
Pins 9 & 10 closed | |
|
10 |
Pins 11 & 12 closed | |
|
11 |
Pins 13 & 14 closed | |
|
12 |
Pins 15 & 16 closed | |
|
15 |
Pins 17 & 18 closed | |
