MEDIAFORTE PRODUCTS PTE, LTD.
SF16FMP
|
Card Type |
Sound card |
|
Chip Set |
Creative Tech |
|
Maximum Onboard Memory |
Unidentified |
|
I/O Options |
CD-ROM interface, game port, IDE interface |
|
Data Bus |
16-bit ISA |
|
Card Size |
Three-quarter length |
|

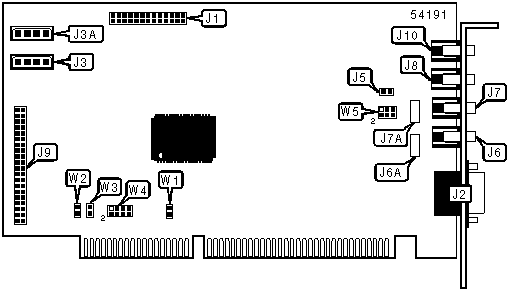

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Wave table daughter card connector |
J1 |
Speaker/line out |
J6A |
|
Game/MIDI port |
J2 |
Microphone in |
J7 |
|
Audio in CD-ROM |
J3 |
Microphone in |
J7A |
|
Audio in CD-ROM |
J3A |
Line in |
J8 |
|
PC speaker in |
J5 |
CD-ROM interface IDE |
J9 |
|
Speaker/line out |
J6 |
Antenna jack |
J10 |
|
Note: J6A and J7A are used to connect the SF16-FMP to the MPC front panel of PCs equipped withmultimedia casting. | |||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Speaker out on J6 & J6A |
W5 |
Pins 1 & 3, 2 & 4 closed |
|
Line out on J6 & J6A |
W5 |
Pins 3 & 5, 4 & 6 closed | |
|
FM RADIO I/O ADDRESS SELECTION | ||
|
Setting |
W1 | |
| » |
284h |
Open |
|
384h |
Closed | |
|
IDE PORT SELECTION | |||
|
Port |
W2 |
W3 | |
| » |
Disabled |
Closed |
Closed |
|
Secondary |
Open |
Closed | |
|
Tertiary |
Closed |
Open | |
|
Quarternary |
Open |
Open | |
|
IRQ INTERRUPT SELECTION | ||
|
IRQ |
W4 | |
|
IRQ10 |
Pins 7 & 8 closed | |
|
IRQ11 |
Pins 5 & 6 closed | |
|
IRQ12 |
Pins 3 & 4 closed | |
| » |
IRQ15 |
Pins 1 & 2 closed |
|
MISCELLANEOUS TECHNICAL NOTES |
|
The SF16-FMP supports the WaveBlaster daughter card. |
