MAXPEED
SS-4PLUS
|
Card Type |
Multi-I/O card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
32K SRAM |
|
I/O Options |
serial ports (4) |
|
Data Bus |
16-bit ISA |
|

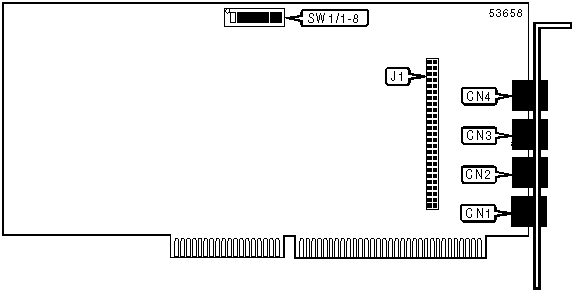

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Serial ports via RJ-45 connectors |
CN1 - CN4 |
50-pin connector |
J1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured - do not alter |
SW1/1 |
On |
| » |
Factory configured - do not alter |
SW1/7 |
Off |
| » |
Factory configured - do not alter |
SW1/8 |
Off |
|
BIOS ADDRESS SELECTION | ||||||
|
Address |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 | |
|
C0000h |
On |
On |
On |
On |
On | |
|
C2000h |
Off |
On |
On |
On |
On | |
|
C4000h |
On |
Off |
On |
On |
On | |
|
C6000h |
Off |
Off |
On |
On |
On | |
|
C8000h |
On |
On |
Off |
On |
On | |
|
CA000h |
Off |
On |
Off |
On |
On | |
|
CC000h |
On |
Off |
Off |
On |
On | |
|
CE000h |
Off |
Off |
Off |
On |
On | |
| » |
D0000h |
On |
On |
On |
Off |
On |
|
D2000h |
Off |
On |
On |
Off |
On | |
|
D4000h |
On |
Off |
On |
Off |
On | |
|
D6000h |
Off |
Off |
On |
Off |
On | |
|
D8000h |
On |
On |
Off |
Off |
On | |
|
DA000h |
Off |
On |
Off |
Off |
On | |
|
DC000h |
On |
Off |
Off |
Off |
On | |
|
DE000h |
Off |
Off |
Off |
Off |
On | |
|
BIOS ADDRESS SELECTION CONT. | |||||
|
Address |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
|
E0000h |
On |
On |
On |
On |
Off |
|
E2000h |
Off |
On |
On |
On |
Off |
|
E4000h |
On |
Off |
On |
On |
Off |
|
E6000h |
Off |
Off |
On |
On |
Off |
|
E8000h |
On |
On |
Off |
On |
Off |
|
EA000h |
Off |
On |
Off |
On |
Off |
|
EC000h |
On |
Off |
Off |
On |
Off |
|
EE000h |
Off |
Off |
Off |
On |
Off |
