MEDIA VISION TECHNOLOGY, INC.
PRO AUDIO WAVETABLE (650-0152-51),
PRO AUDIO WAVETABLE IDE (650-0154-52)
|
Card Type |
Sound card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
Unidentified |
|
I/O Options |
Game/MIDI port, IDE interface, microphone in, stereo line in, stereo line out, audio in, PC speaker connector |
|
Data Bus |
16-bit ISA |
|

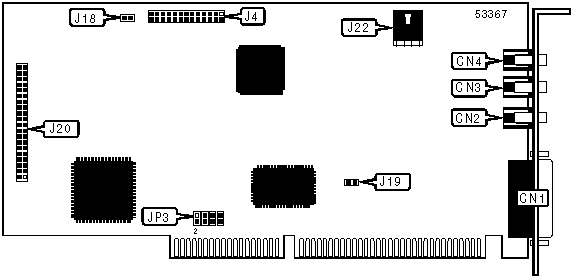

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Game/MIDI port |
CN1 |
PC speaker connector |
J4 |
|
Speaker out |
CN2 |
IDE connector |
J20 |
|
Microphone in |
CN3 |
Audio in - CD-ROM |
J22 |
|
Line in |
CN4 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
MPU401 disabled |
J18 |
Closed |
|
MPU401 enabled |
J18 |
Open | |
| » |
Joystick enabled |
J19 |
Open |
|
Joystick disabled |
J19 |
Closed | |
|
INTERRUPT SELECTION | |||||
|
Setting |
J3/pins 1 & 2 |
J3/pins 3 & 4 |
J3/pins 5 & 6 |
J3/pins 7 & 8 | |
|
IRQ10 |
Open |
Open |
Open |
Closed | |
|
IRQ11 |
Open |
Open |
Closed |
Open | |
|
IRQ14 |
Open |
Closed |
Open |
Open | |
| » |
IRQ15 |
Closed |
Open |
Open |
Open |
